Pro/ENGINEER 的快捷键(映射键)和windows其他应用程序的快捷键不太一样。Pro/ENGINEER 的快捷键是通过录制的方法来创建的，简单点说就是把您的每个操作步骤进行录像并和键盘任意字母相关联还可以保存为一个自定义图标。

软件名称：proe5.0破解补丁 64位版免费中文野火版软件大小：31.9KB更新时间：2015-04-08

1、选择Pro/ENGINEER“工具”菜单->点选“映射键”，如图

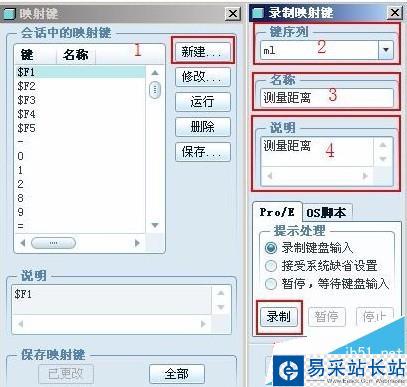

2、在映射键对话框中点选标号1处“新建”->标号2处输入“键序列”(就是键盘的快捷键)->标号3和4处输入名称和说明->点选5处“录制”。

3、点选Pro/ENGINEER“分析”菜单->选择“测量”->选择“距离”，如图

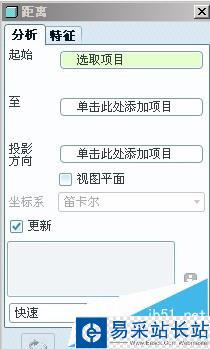

4、弹出距离测量对话框，如图

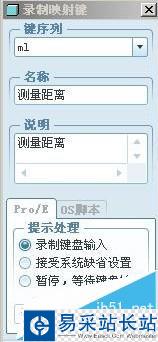

5、触发测量距离的操作已经全部完成，现在停止录制输入并点击确定，如图。由于测量的对象每次都不同所有没有必要录制测量的过程，创建映射键主要是录制经常重复的动作。

6、在映射键对话框点选“运行”对“ml”这个映射键进行测试，同时您还可以连续按键盘的“m”和“l”两个键同样可以触发测量距离操作并弹出步骤4的测量对话框。

7、确认“ml”映射键录制成功，现在保存“ml”映射键，如图。保存映射键是保存“config.pro”文件，必须把这个文件保存至您Pro/ENGINEER的启动目录。

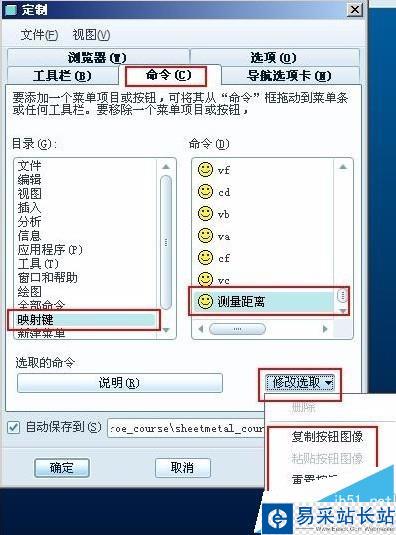

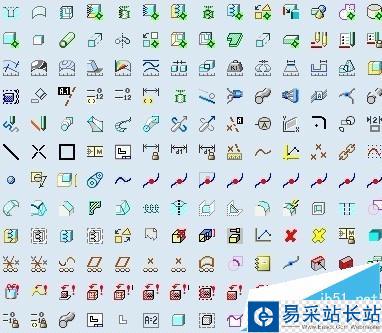

8、可以通过“工具”菜单->选择“定制屏幕”来设置刚才创建的映射键图标，如下图。可以为此映射键“选择按钮图像”或“编辑按钮图像”进行自定义图标，Pro/ENGINEER提供很多按钮图标，图中只是其中的一部分。完成了图标的设置您可以把该图标拖动到工具条中。
