PROE怎么使用拉伸命令绘制简单零件图?

通过掌握软件的基础知识，慢慢延伸到自己可以完成图纸的绘制是一个慢慢学习的过程。

软件名称：proe5.0破解补丁 64位版 免费中文野火版软件大小：31.9KB更新时间：2015-04-08

1、打开软件，新建图纸，选择“零件选项”，把“使用缺省模板”前面的对勾去掉，点击确定。

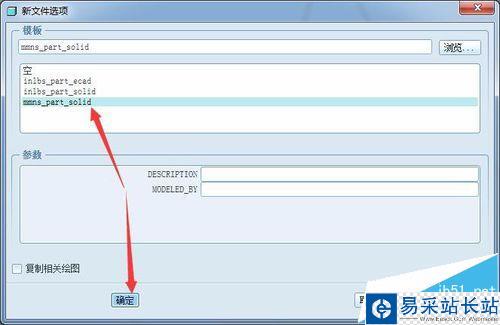

2、之后选择“nmns"开头的选项，点击”确定“。

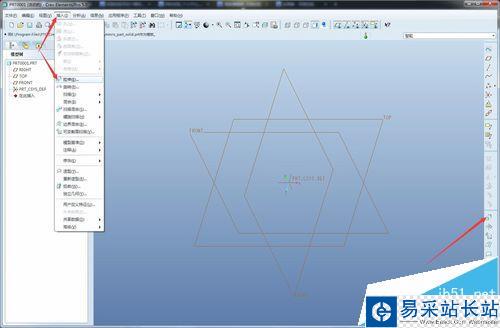

3、会出现一个界面，点击”拉伸“命令的图标，或是点击”插入“---选择”拉伸“命令。

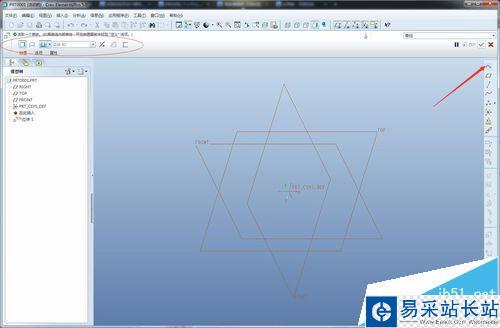

4、选择完拉伸命令后，会出现一个如图所示的界面，你直接点击”草绘“图标。

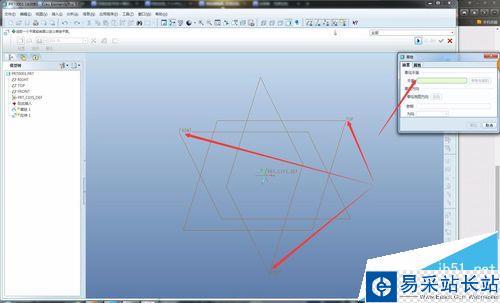

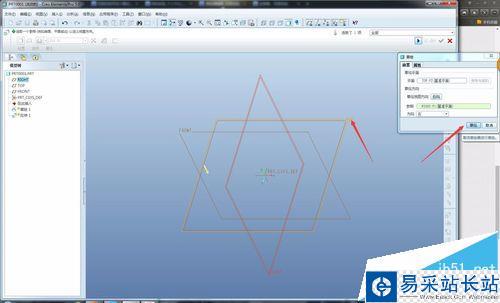

5、点完会出现一个对话框，你选择一个平面，根据自己作图习惯选就好，在点击”草绘“就好。

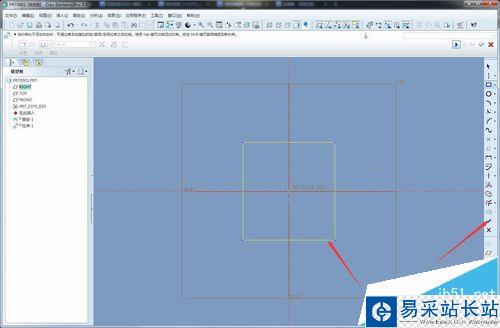

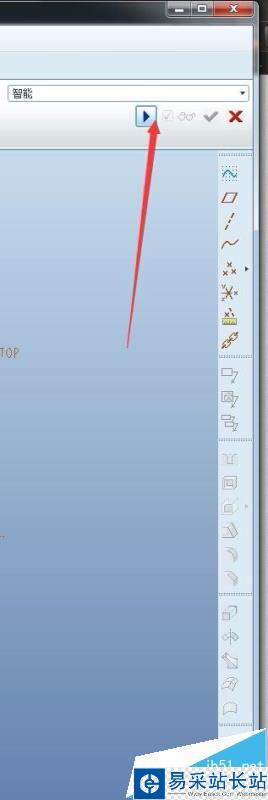

6、绘制好你的图形，如图点击对勾，在单击一下右上角的三角图标。

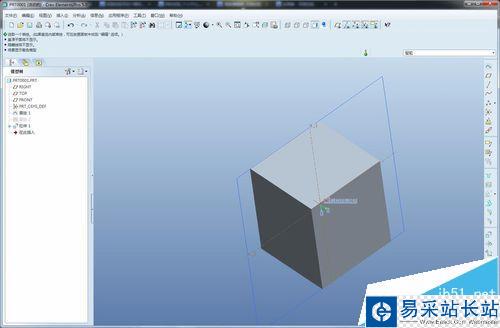

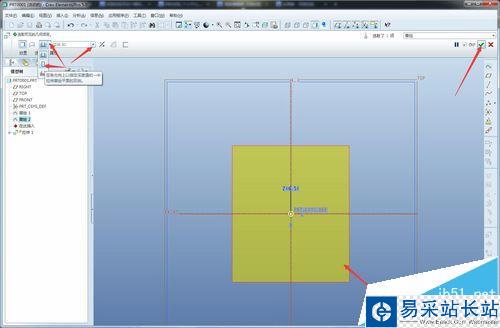

7、之后就会出现黄色的图案，那就是你绘制的图纸，这时你就可以设置左上角的区域了，根据你的需要选择，并且更改高度，最后点击右上角的对勾就完成了。
