solidworks怎么画骰子模型?

该经验为大家分享一篇solidworks怎么绘制骰子的教程。

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

1、首先，双击或者右键打开我们的solidworks2015软件，其他版本的软件都能使用该教程。然后新建一个零件，点击确定。

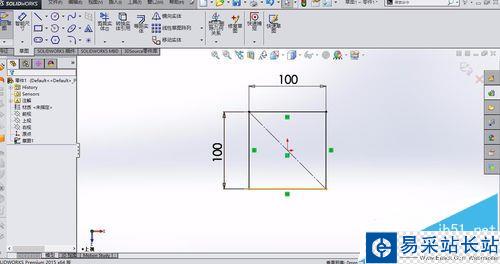

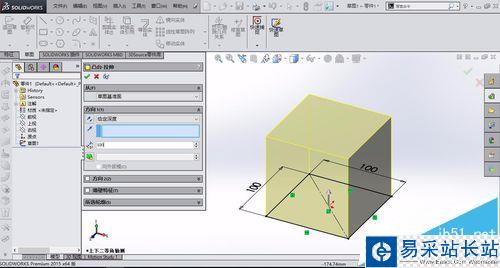

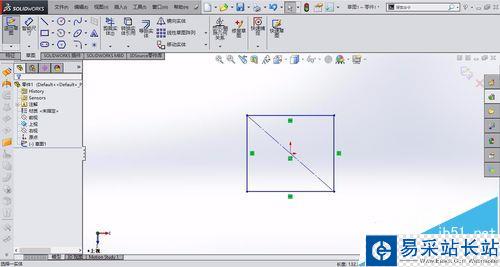

2、点击拉伸凸台，选取上视基准面为草图平面，绘制一个边长为100的正方形，完成后退出草图，拉伸深度设为100，即我们所绘制的是一个正方体。

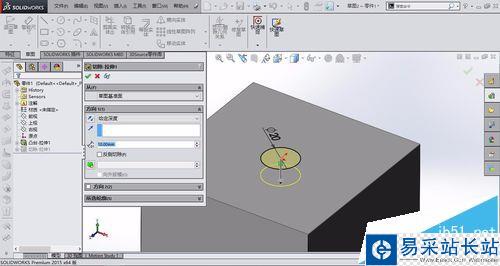

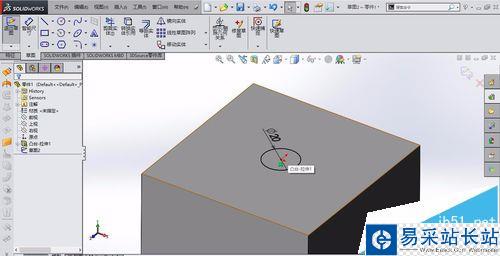

3、我们先任意的选取六个面中的任意一面，点击拉伸切除或者包覆特征，绘制一个直径为10的元，圆的的圆心为面的中心点位置，然后绘制一个直径为20的圆。

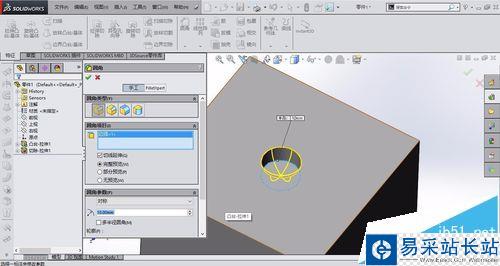

4、点击绘制圆角，选取下方的圆为选取线条，圆角的半径为10。也就是点数为1的面就绘制完成了。

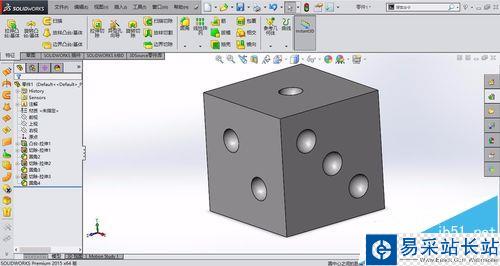

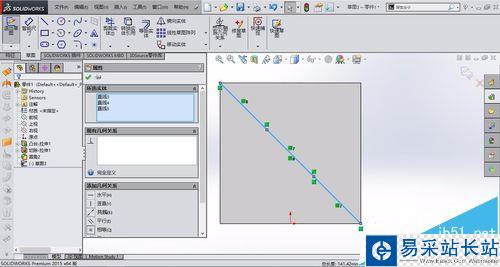

5、然后按照上述的方法，对其他点数进行绘制，完成1，2，3，4，5，6的点数绘制，再次进行圆角绘制。如下图所示。（tip：绘制其他点数可以将线条等分分配）

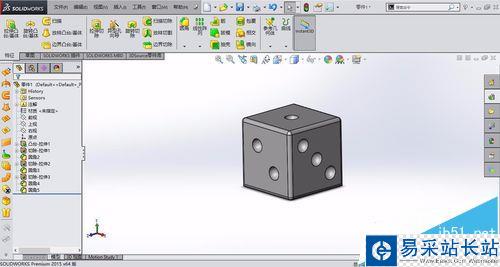

6、最后，我们将正方体的边进行圆角处理，圆角半径为5。我们可以更改点数的外观和骰子的外观，效果图如下图所示。
