solidworks怎么创建基准方面? 用直线作基准拉伸成形到一面的教程

solidworks在创建基准方面比其它软件要简单，像曲面上的相切平面会自动捕捉，这里介绍利用直线来创建基准成一角度拉伸到另一面的技巧。

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

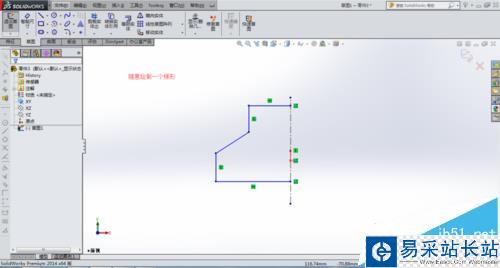

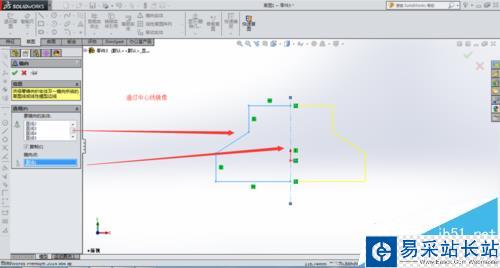

1、先绘制一个草图截面，绘制一条中心线，通过中心线可以直接镜像实体到另一面。完成后通过拉伸凸台创建一个实体。

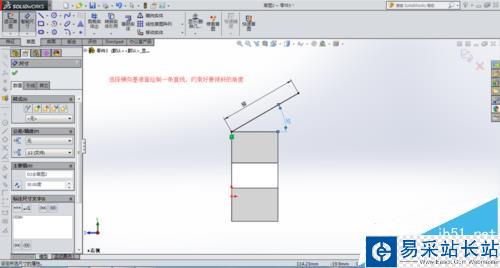

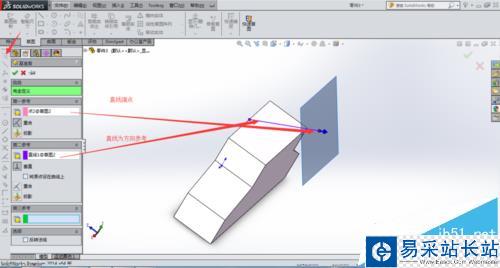

2、再选择横向基准绘制一条直线，约束好角度和长度，如图完成草图，创建一个新的基准平面，第一参考对象为直线端点，每二参考为直线作为参考方向，操作如图所示

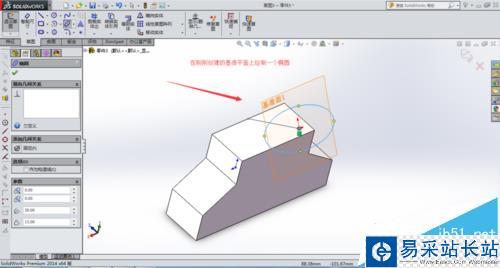

3、在新建的基准平面上绘制一个草图，我这里随意绘制一个椭圆，大家可以绘制自己需要的任何形状。

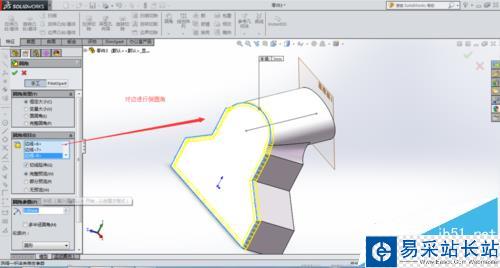

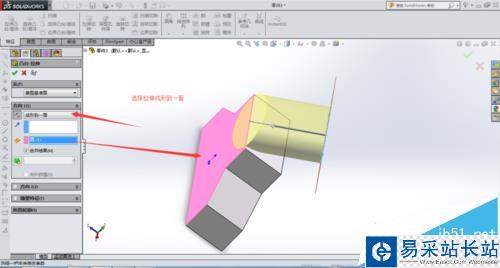

4、继续选择拉伸到凸台，选择成形到一面，注意选取方向，如图所示。完成后对各边缘进行倒圆角处理，最后效果如图。

注意事项：

有时在实体上也可以直接选取点和方向来创建基准，不需要另外绘制草图。
