在设计中进行材料纹理的渲染，可以让我们更好的观察产品的外观和配合效果，这里介绍了零件、特征、面进行不同选取时的渲染技巧，希望能帮到大家。

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

1、这里以一个房间为例，先拉伸好地板和墙壁以及门框，如图所示

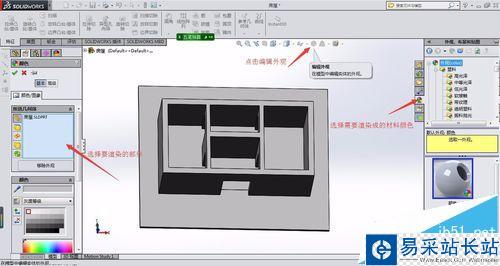

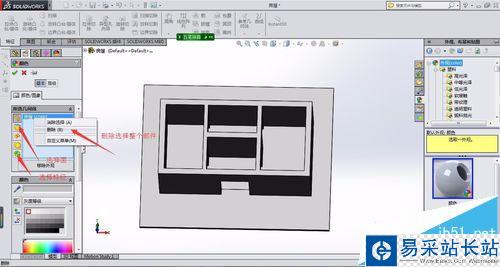

2、选择编辑外观，然后选择要编辑的部件或特征，选取所需的材料及颜色。通常不会选取整个部件，如果选框自动选取了零件，先进行删除。如图

3、进行外面地面的渲染，可以选取特征或面，选择材料为石材/铺路石/红混凝土，确定后外观如图

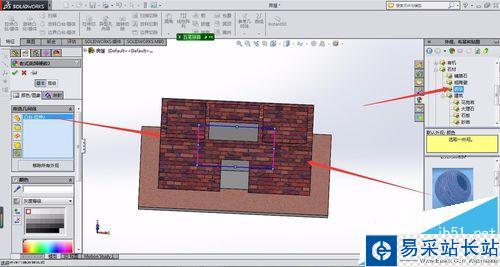

4、重新选择编辑外观，选取外墙部分，类型为特征或面，选取材料为石材/砖块/老式英国砖块，确定后效果如图

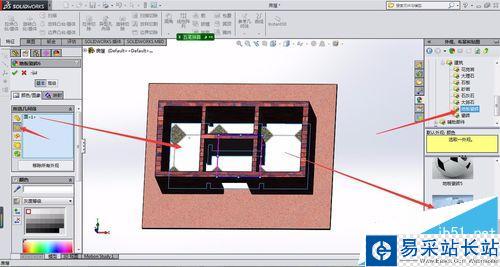

5、再次编辑外观，选择室内地板部分，选取材料为石材/建筑/地板瓷砖，选择好自己喜欢的颜色，完成后效果如图

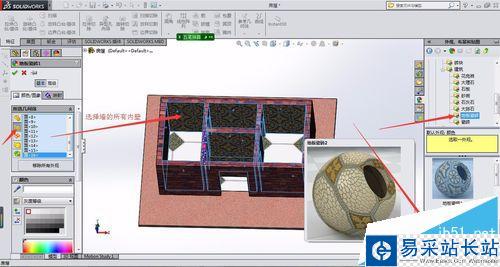

6、编辑外观，选择内墙壁，选择类型为面，依次选择所有内侧墙壁，材料选取为石材/建筑/地板瓷砖，选择合适的颜色，完成后如图

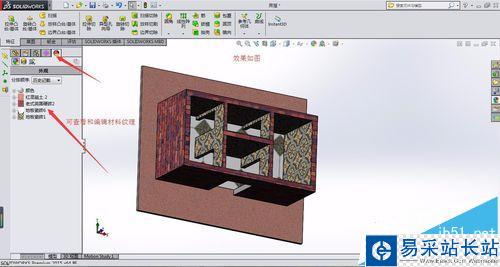

7、点击displaymanager,可以查看编辑的材料，同时可进行修改编辑。最后效果如图

注意事项：

主要需要注意的是选取类型的改变，需要选择面时就要调整类型为面。
