UG10.0怎么建模三维立体的2B铅笔模型?

UG10.0中想要建模一只2b铅笔，该怎么创建铅笔模型呢？下面我们就来看看详细的教程。

软件名称：ug三维制图软件(UG NX) 10.0 64位 官方安装中文版软件大小：2.67GB更新时间：2016-10-25

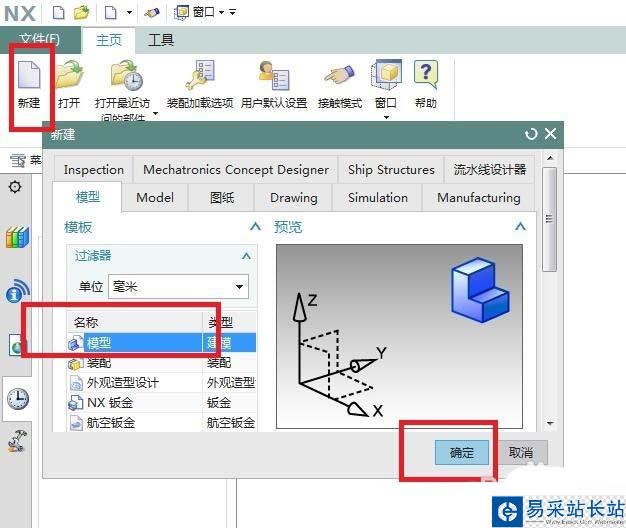

1、如下图所示，打开UG10.0软件，新建一个模型文件。

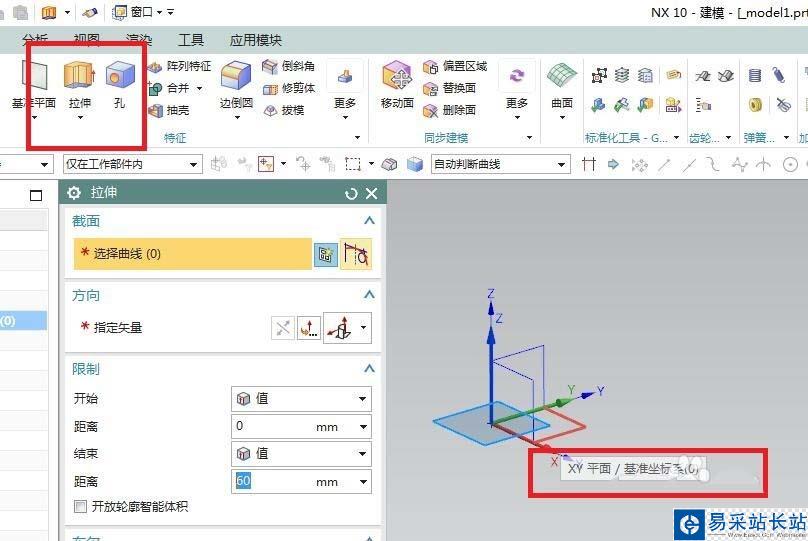

2、如下图所示，点击工具栏 中的“拉伸“图标，激活该命令，在软件弹出“拉伸”对话框之后，可以直接点击基准坐标系中的“XY平面”，进入到草图环境。

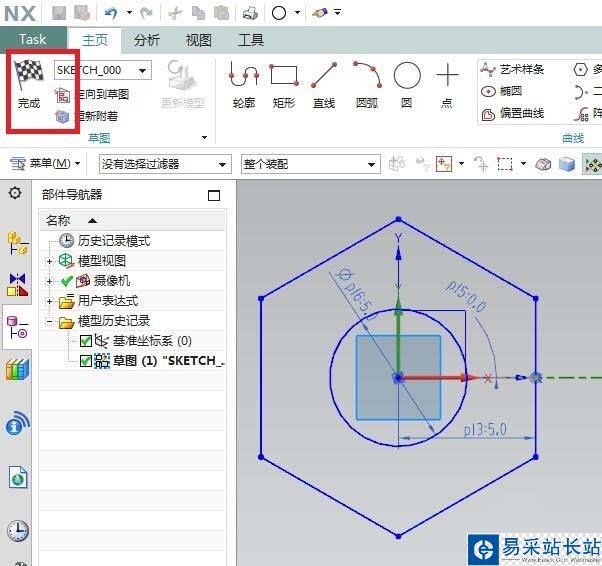

3、如下图所示，进入到草图环境，

1）激活“多边形”命令画一个内切圆半径R5的正六边形，

2）激活“圆”命令，画一个直径ø5的圆，

3）点击“完成”，退出草图。

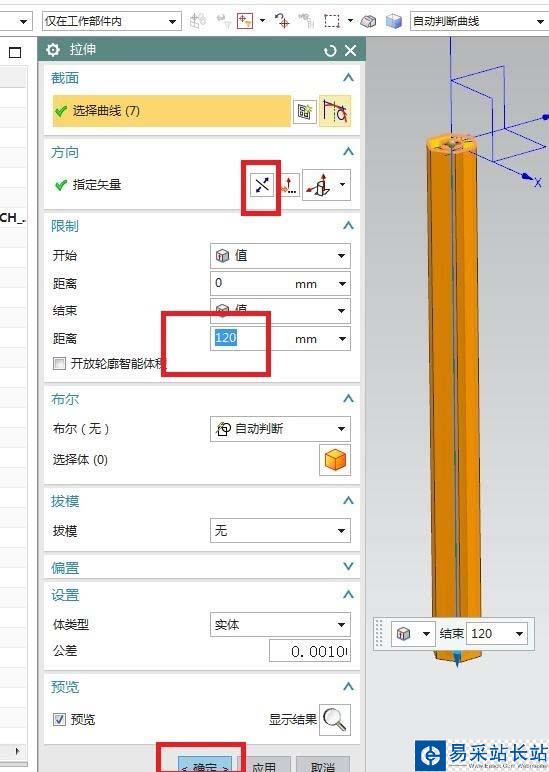

4、如下图所示，回到了“拉伸”对话框，设置拉伸高度为120，看着预览效果调整方向，最后点击“确定”。

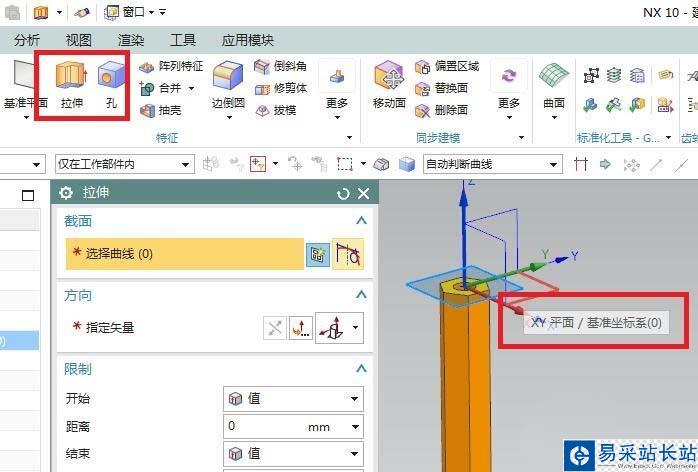

5、如下图所示，重复第2步操作，点击工具栏 中的“拉伸“图标，激活该命令，在软件弹出“拉伸”对话框之后，可以直接点击基准坐标系中的“XY平面”，进入到草图环境。

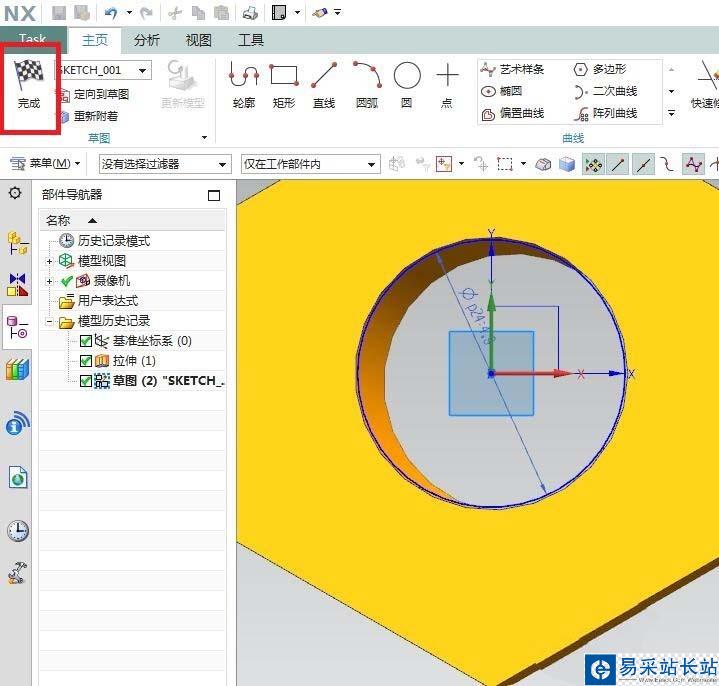

6、如下图所示，进入到草图环境，激活圆命令，以坐标原点为圆心画一个直径ø4.9的圆，“完成”并退出草图。

7、如下图所示，退出草图之后回到“拉伸”对话框，看着预览效果调整方向，之前设置的拉伸高度120没有变，就可以直接点击“确定”。

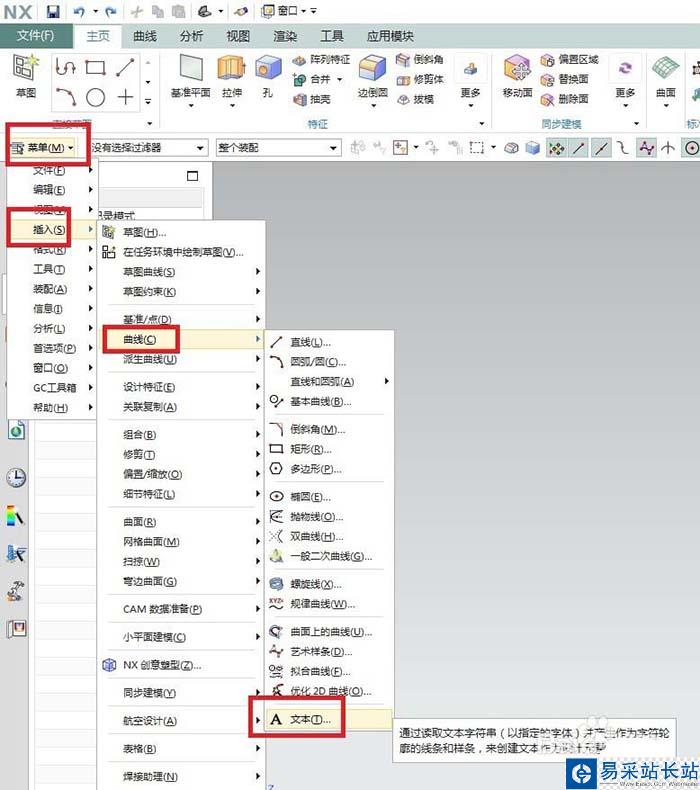

8、如下图所示，执行【菜单——插入——曲线——文本】，激活“文本”命令。

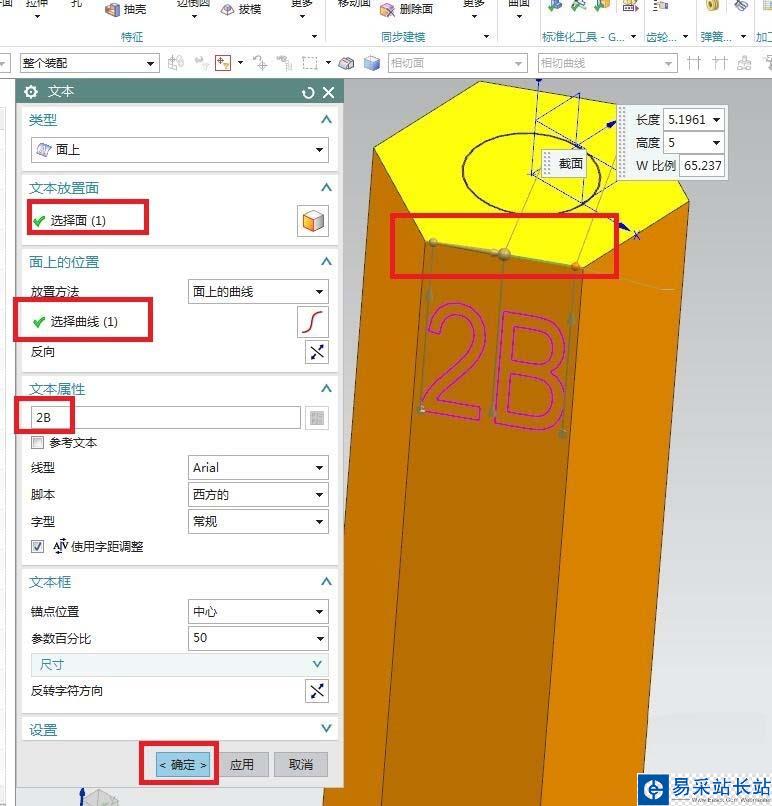

9、如下图所示，“文本”对话框出现先了，在这里设置好我们需要的“2B”两字，注意字体，有的字体不适合做实体。

10、如下图所示，

1）点击工具栏中的“拉伸”图标，激活该命令，

2）拉伸对话框中的截面一栏选择文字“2B”,

3）布尔一栏手动改成求差，
