家里都会有砧板，砧板又叫菜板，想要使用sw创建三维立体的菜板，下面我们就来看看详细的教程。

软件名称：SolidWorks 2018 SP3.0 Premium 64位 中文特别版(附破解文件+安装教程) 软件大小：14.3GB更新时间：2018-05-22

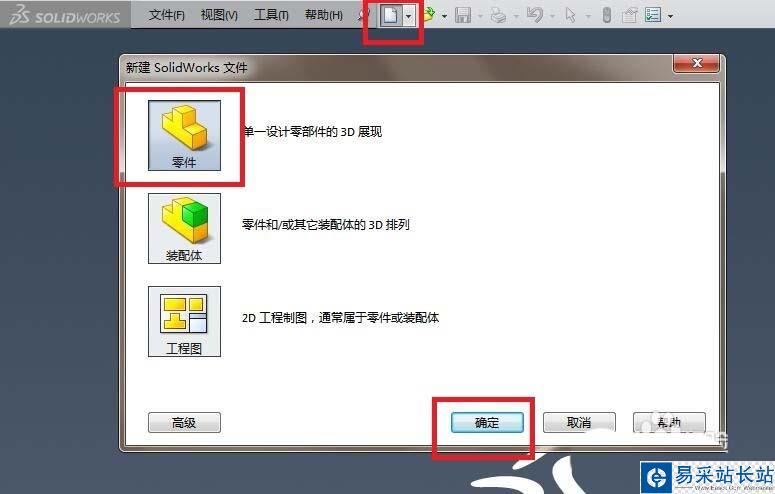

1、如下图所示，首先打开SolidWorks软件，然后点击标题栏中的“新建”图标，然后在弹出的对话框中选择“零件”并点击“确定”，至此，完成一个空白的SolidWorks零件文件的创建。

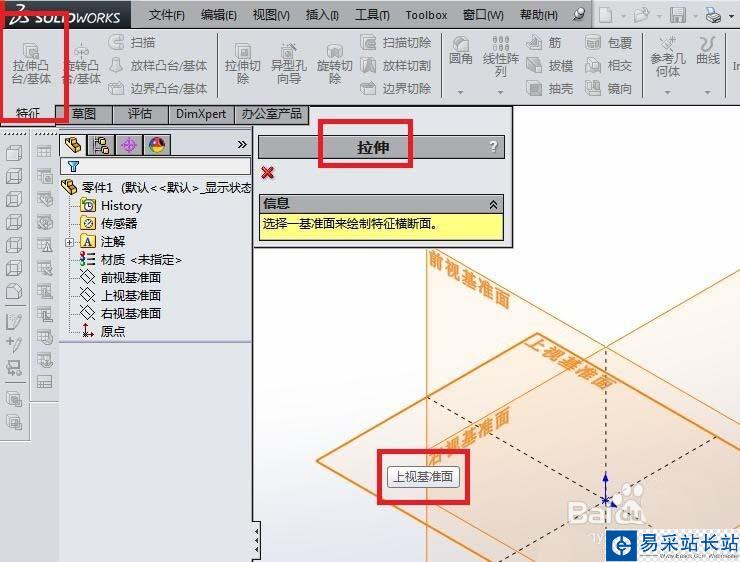

2、如下图所示，首先点击工具栏中的“拉伸凸台/基体”命令，然后弹出一个“拉伸”对话框和三个基准面，然后笔者选择“上视基准面”为草图平面。

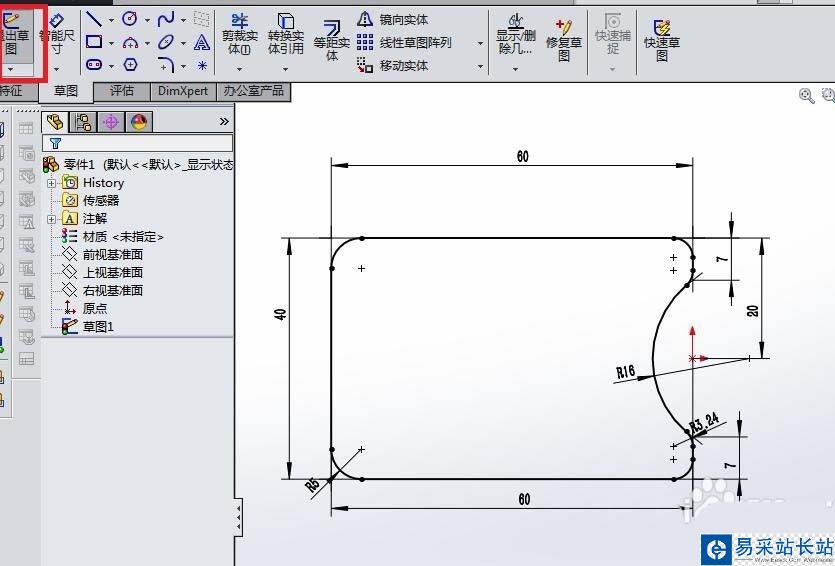

3、如下图所示，进入到草图状态，画一个下图中的草图，尺寸最好一致。具体：

1）点击工具栏中的“矩形”图标，画一个矩形，

2）点击工具栏中的“圆弧”图标，画一个圆弧，

3）点击工具栏中的“裁剪”图标，将圆弧之间的线段裁剪掉，

4）点击工具栏中的“智能尺寸”图标，按照下图尺寸进行标注约束，

5）点击工具栏中的“圆角”图标，先后对线段的交点处进行倒圆角操作，

6）点击工具栏中的“退出草图”图标，完成并退出草图。

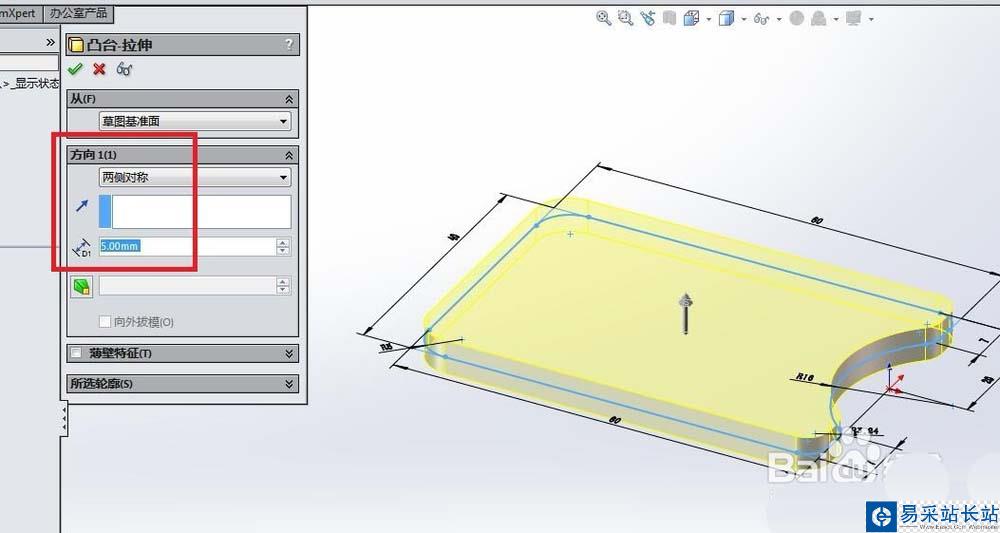

4、如下图所示，退出草图之后，来到了“拉伸”对话框，看着预览的效果，将对话框中的方向改成“两侧对称”，将拉伸高度设定为5，然后打√，完成砧板的主体创建。

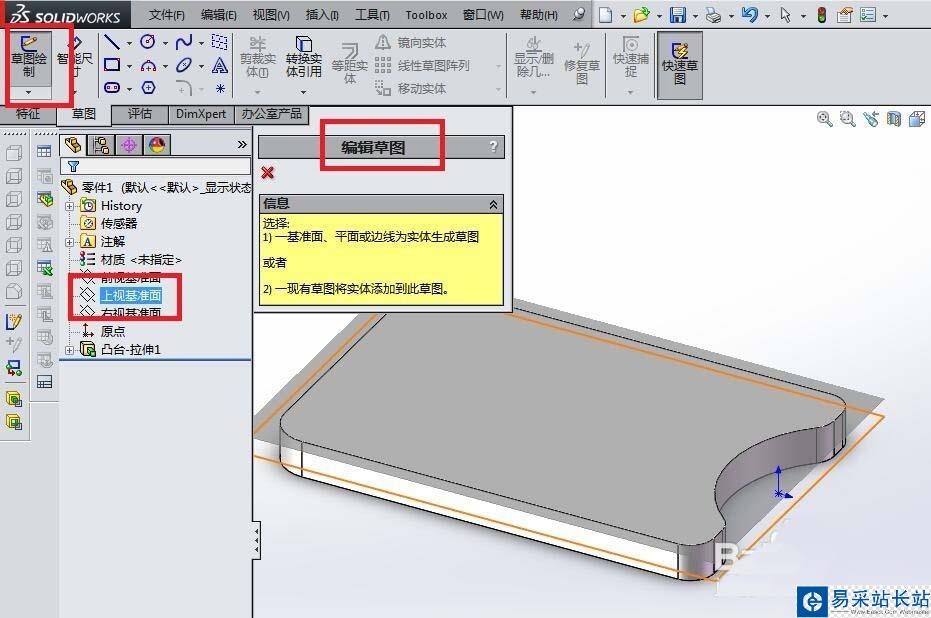

5、如下图所示，创建草图。点击工具栏中的“草图绘制”图标，在弹出“编辑草图”之后，在设计树中点击“前视基准面”为草图平面。

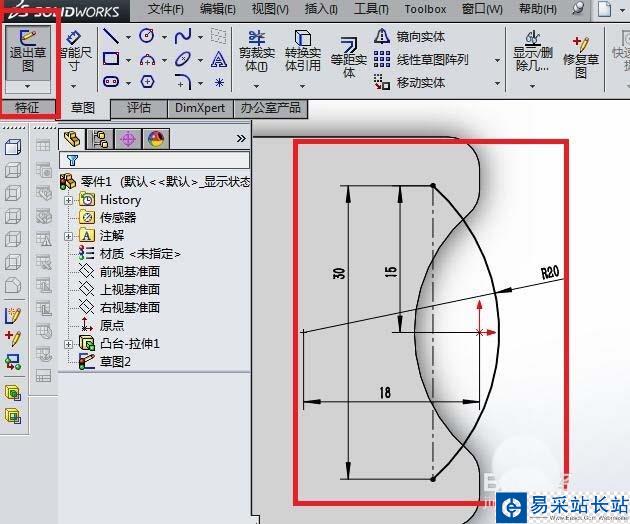

6、如下图所示，画一个下图中的草图。

1）点击工具栏中的“圆弧”图标，画一个圆弧，圆弧两端点在同一竖线上，

2）点击工具栏中的“构造线”图标，以圆弧两端点为起始、终止点画一个竖直线段，

3）点击工具栏中的“智能尺寸”图标，按照下图中的尺寸进行标注约束，

4）点击工具栏中中的“退出草图”图标，完成并退出草图。
