UG10.0怎么建模三维立体的压片口香糖?

UG10.0想要创建一个坚实型压片口香糖，该怎么创建呢？下面我们就来看看详细的教程。

软件名称：ug三维制图软件(UG NX) 10.0 64位 官方安装中文版软件大小：2.67GB更新时间：2016-10-25

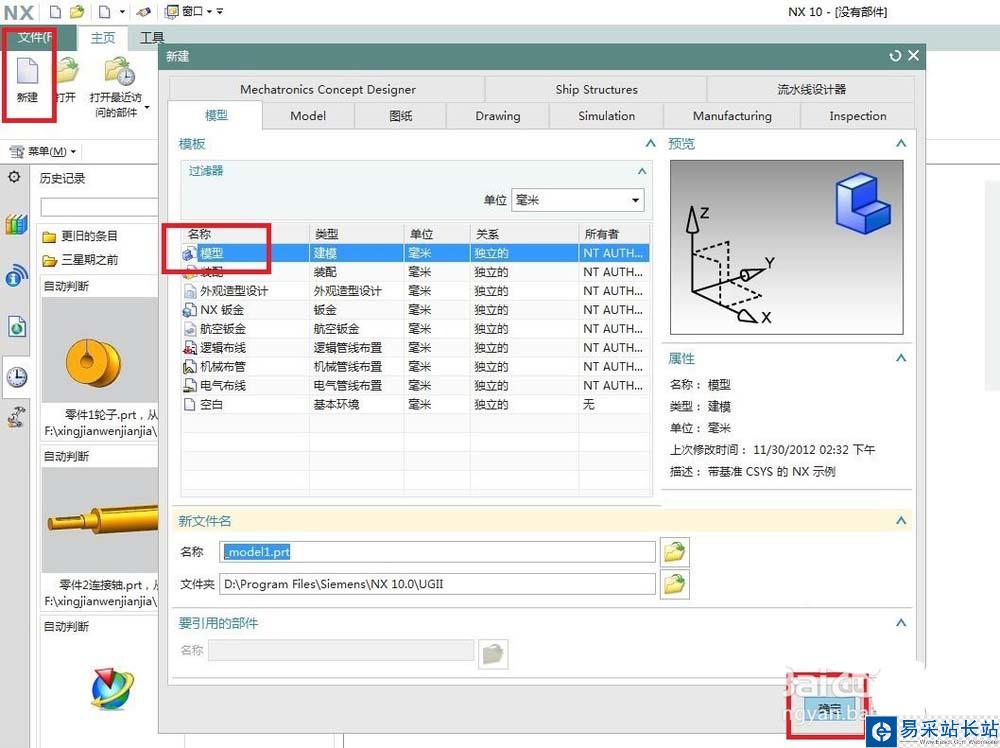

1、如下图示，打开UG10.0软件，新建一个空白的模型文件。

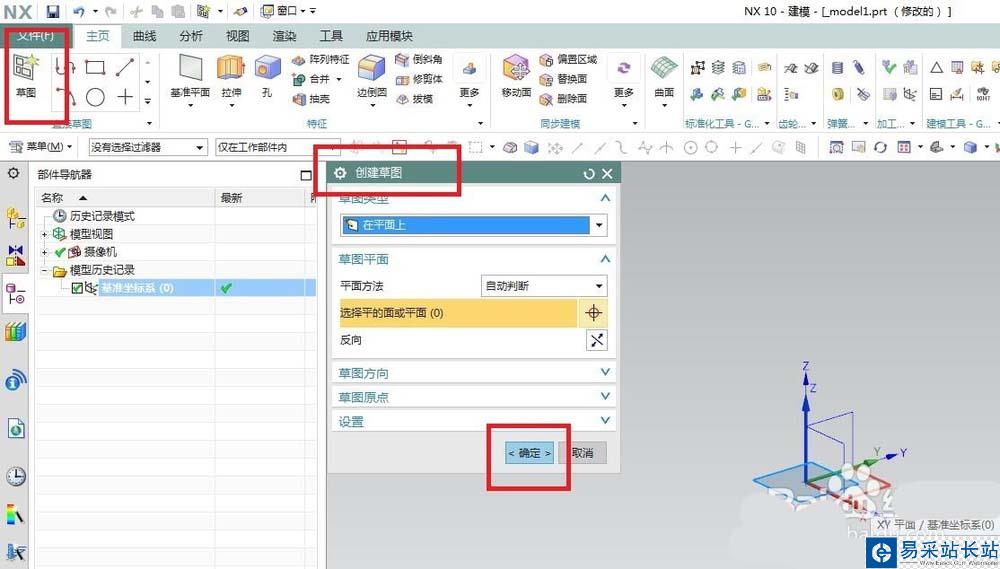

2、如下图所示，点击工具栏中的“草图”图标，在出现“创建草图”对话框之后，在基准坐标系中选择“XY平面”为草图平面，最后“确定”就行了。

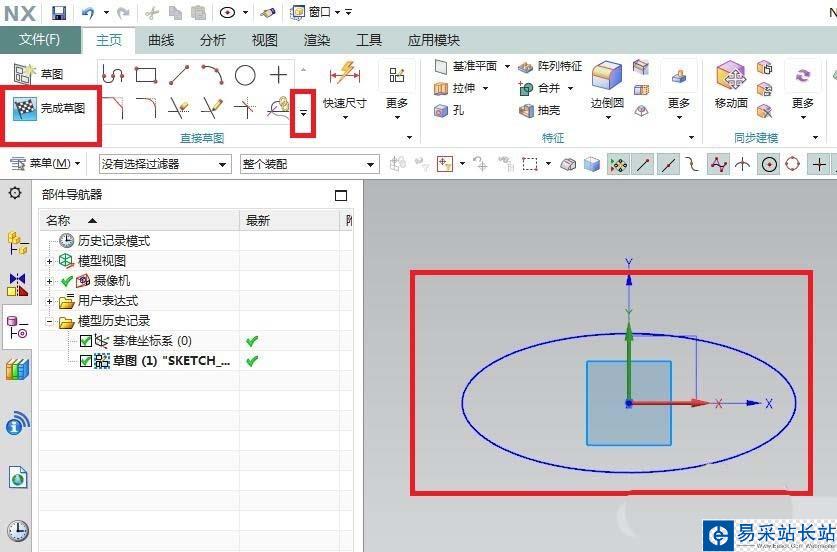

3、如下图示，首先点击工具栏中“直接草图”框右边的三角形，在出现的众多草图工具选择“椭圆”，然后以坐标原点为圆心画一个椭圆，尺寸自己看着办，最后“完成草图”即可。

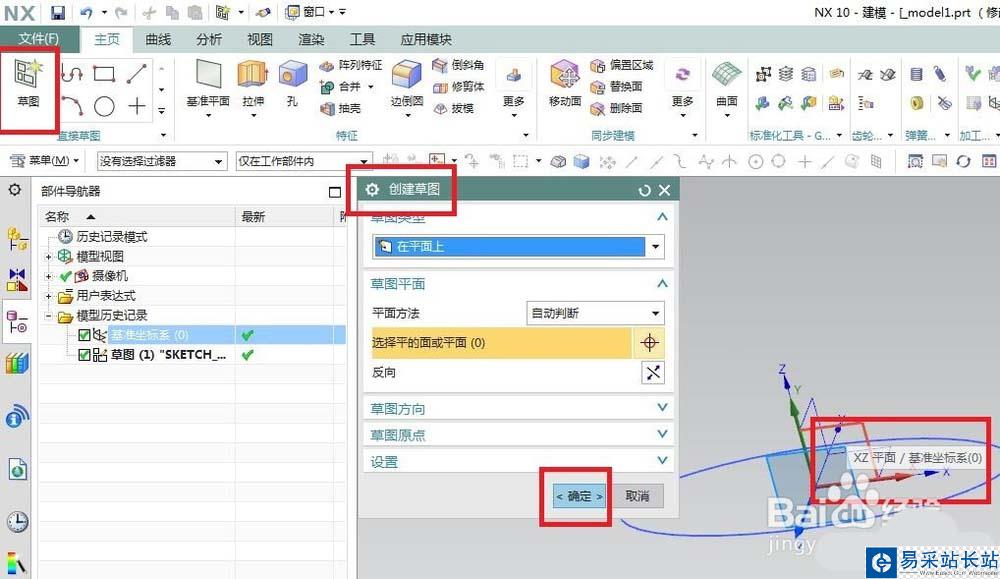

4、如下图所示，回到了特征工具栏，继续创建草图，这次草图平面是“XZ平面”。

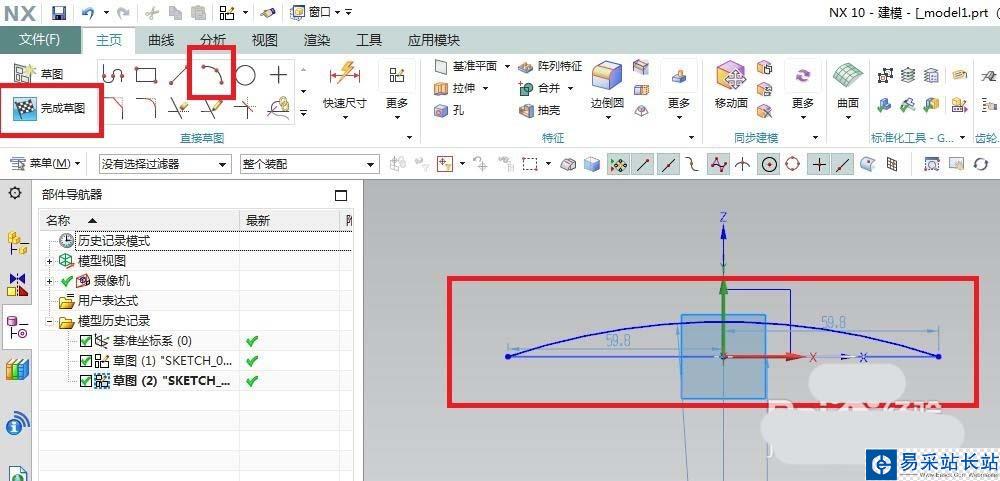

5、如下图所示，首先点击工具栏中的“圆弧”图标，在草图中画一个圆弧（见下图效果），“完成草图”。

6、如下图所示，首先点击工具栏中的“曲面”下方的三角形，然后在下拉菜单中点击“填充曲面”。

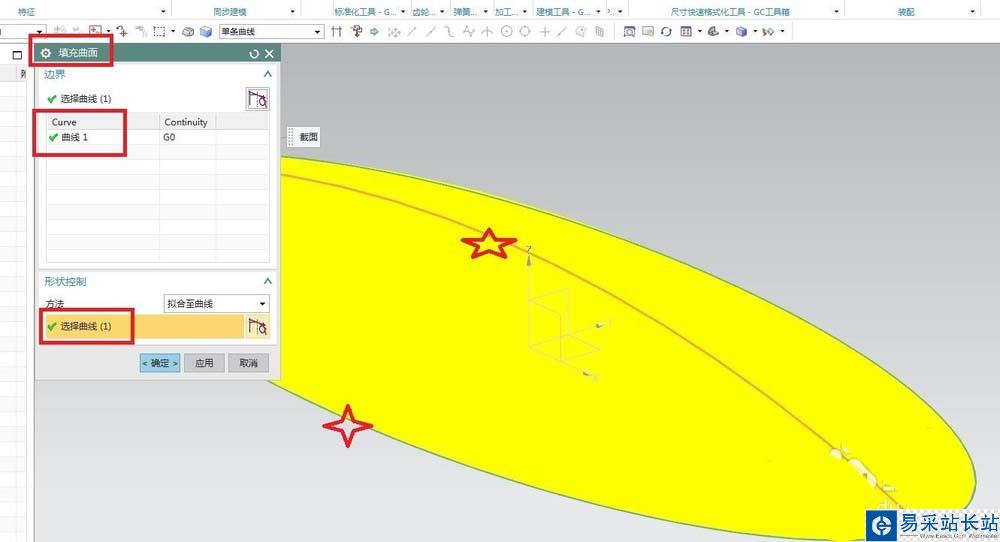

7、如下图所示，出现了“填充曲面”对话框，边界中选择“椭圆”，形状控制一栏中的方法改为“拟合至曲线”，曲线选择“圆弧”，最后点击“确定”。

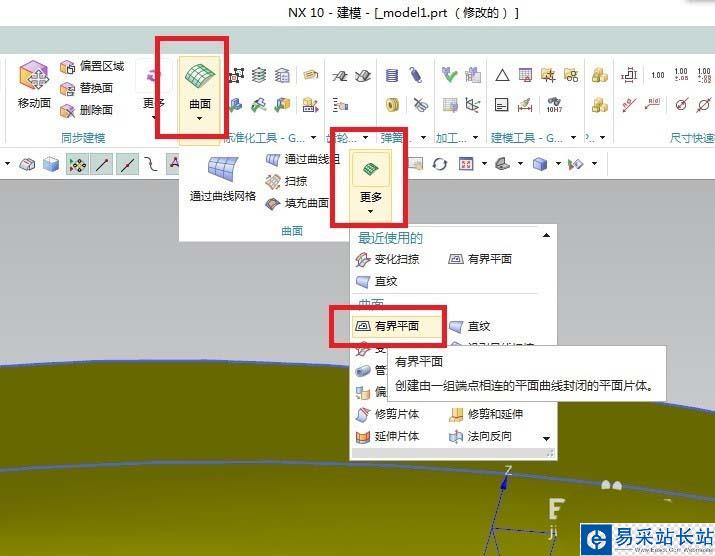

8、如下图所示，首先点击工具栏中的“曲面”下方的三角形，然后点击展开的下拉菜单中的“更多”下方的三角形，在最后一层的展开下拉菜单中点击“有界平面”。

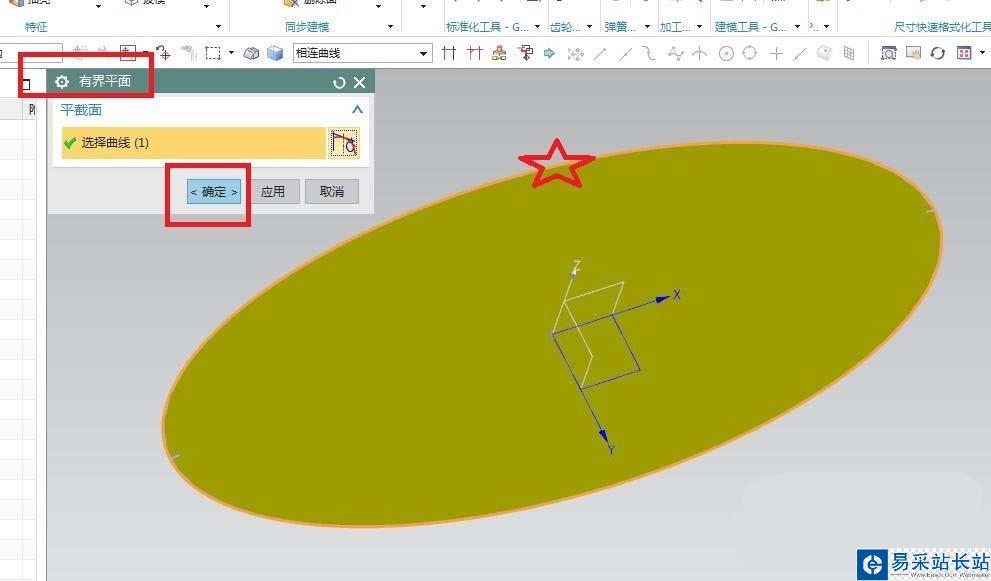

9、如下图所示，出现“有界平面”对话框，曲线选择“椭圆。”
