SolidWorks工程图怎么使用辅助视图?

SolidWorks想要创建辅助视图该怎么创建呢？下面我们就来看看详细的教程。

软件名称：SolidWorks 2018 SP3.0 Premium 64位 中文特别版(附破解文件+安装教程) 软件大小：14.3GB更新时间：2018-05-22

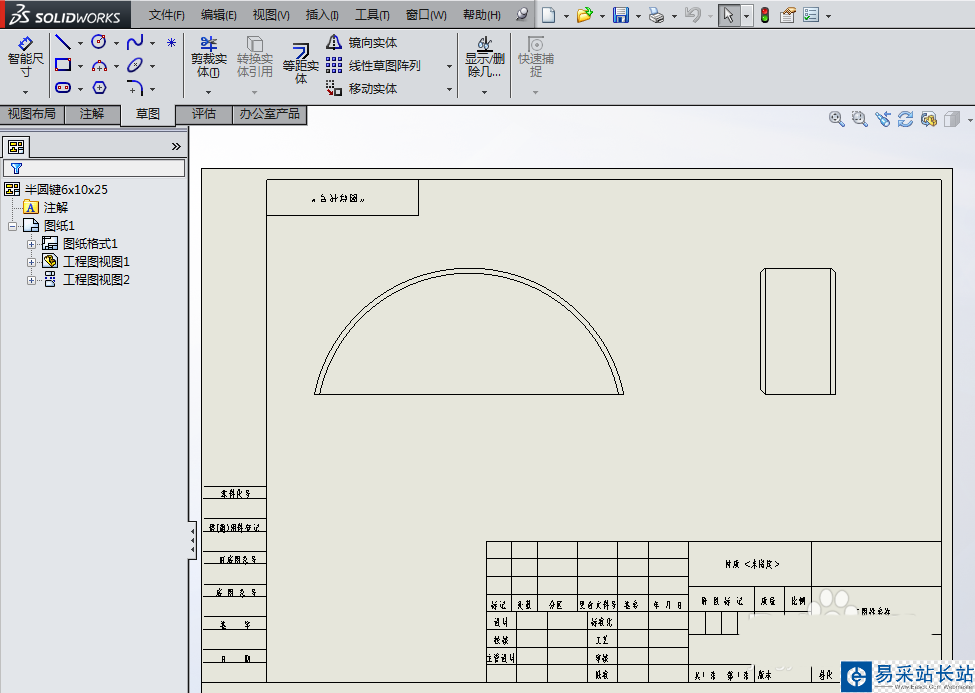

1、如下图所示，打开事先保存好的SolidWorks工程图，可以看到之后两个视图。

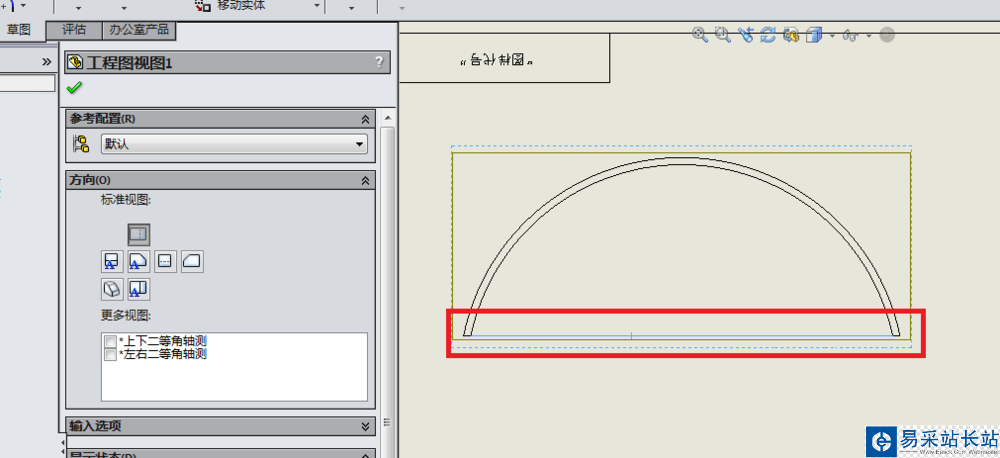

2、如下图所示，先用鼠标选中这条变色的直线，然后它会自动弹出工程视图1，工程视图1不用去管它。

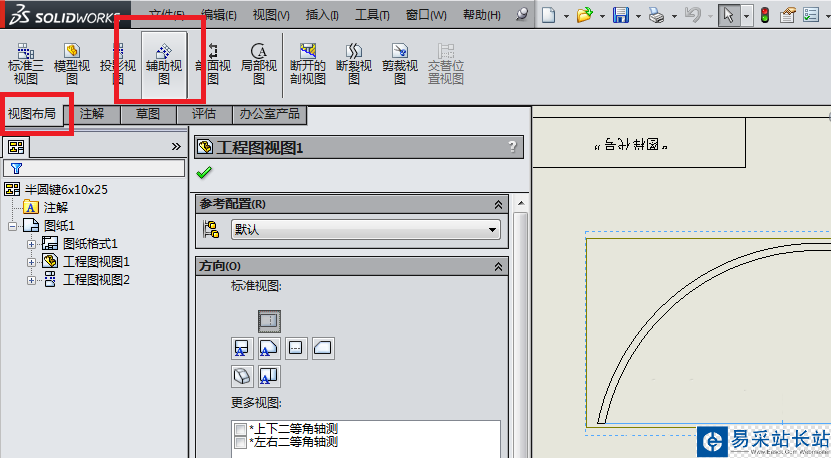

3、如下图所示，先点击“视图布局”，然后在视图布局的工具栏中找到“辅助视图”，点击它。

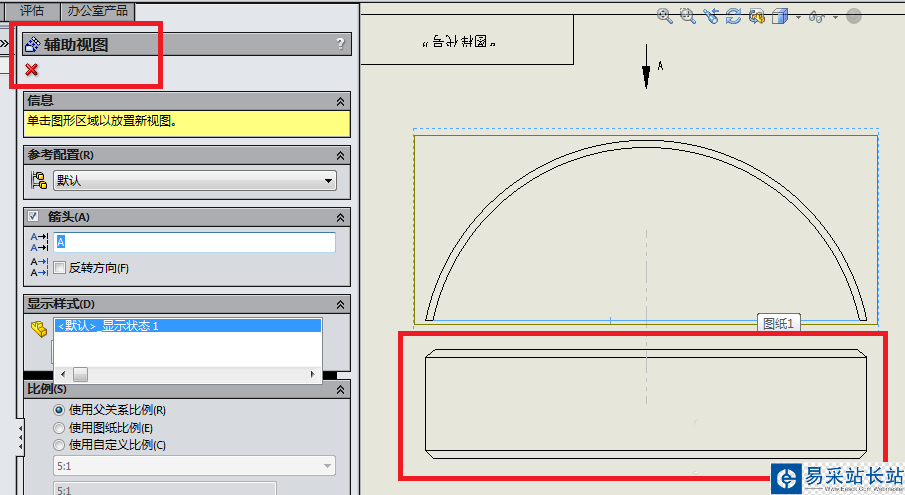

4、如下图所示，弹出“辅助视图”对话框，同时出现的还有工程图中的预览效果。

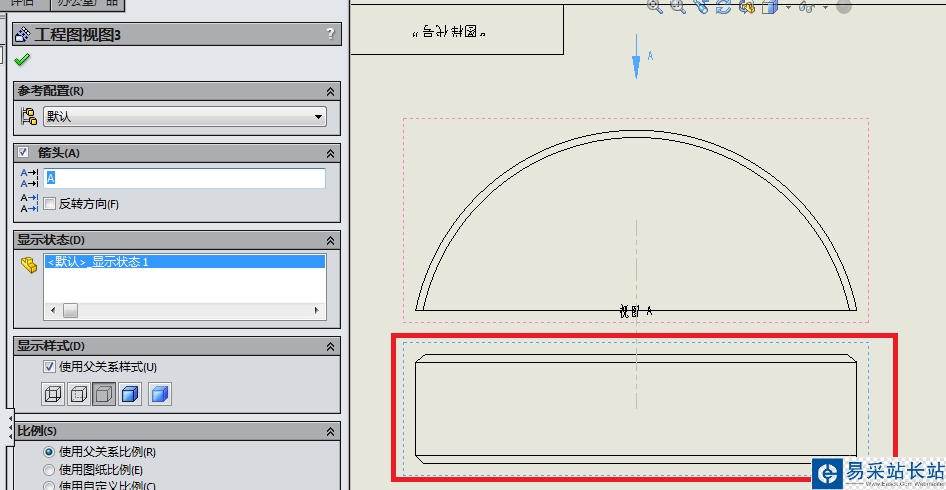

5、如下图所示，选择位置，放置辅助视图，当我们 用鼠标在工程图中点击之后，辅助视图放置完毕，则表示辅助视图创建成功了。然后就如下图所示，“辅助视图”对话框就消失了，只留下了”工程图视图”。

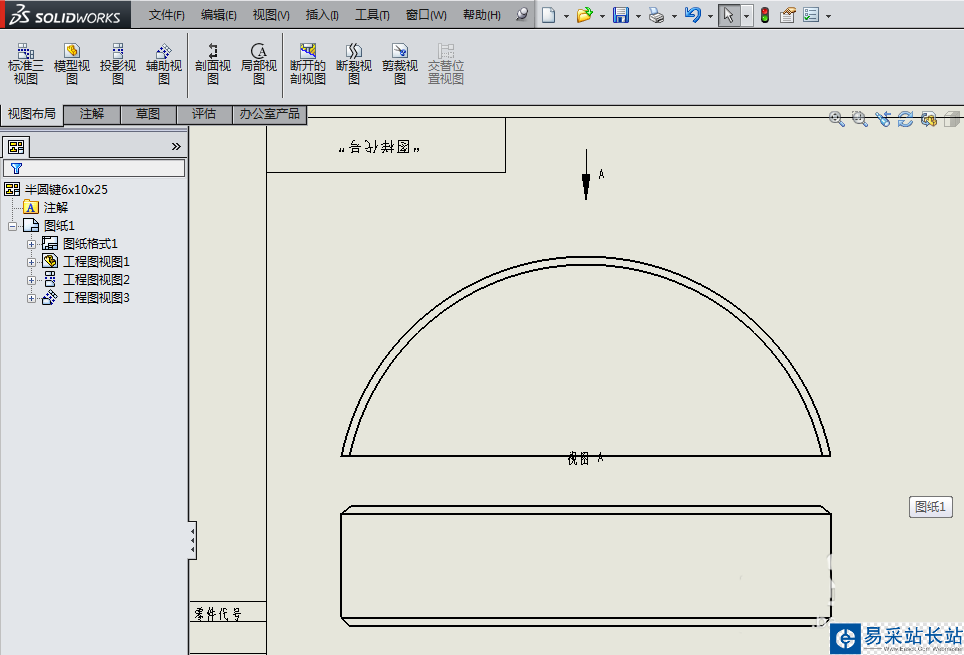

6、如下图所示，关掉“工程图视图”对话框，只留下图形。关“工程图视图”对话框的方法很简单，可以点击左上角的√，也可以直接在工程图空白处点击鼠标左键。

以上就是SolidWorks辅助视图的创建方法，希望大家喜欢，请继续关注错新站长站。
