UG12.0怎么设计散热罩的钣金件?

今天我们就来看看使用UG12.0设计散热罩的方法，散热罩是钣金件中最常见的了，该怎么设计恩？下面我们就来看看详细的教程。

软件名称：Siemens PLM NX 12.0.0 64位 简体中文特别版(附破解文件+安装教程)软件大小：5.15GB更新时间：2017-11-01

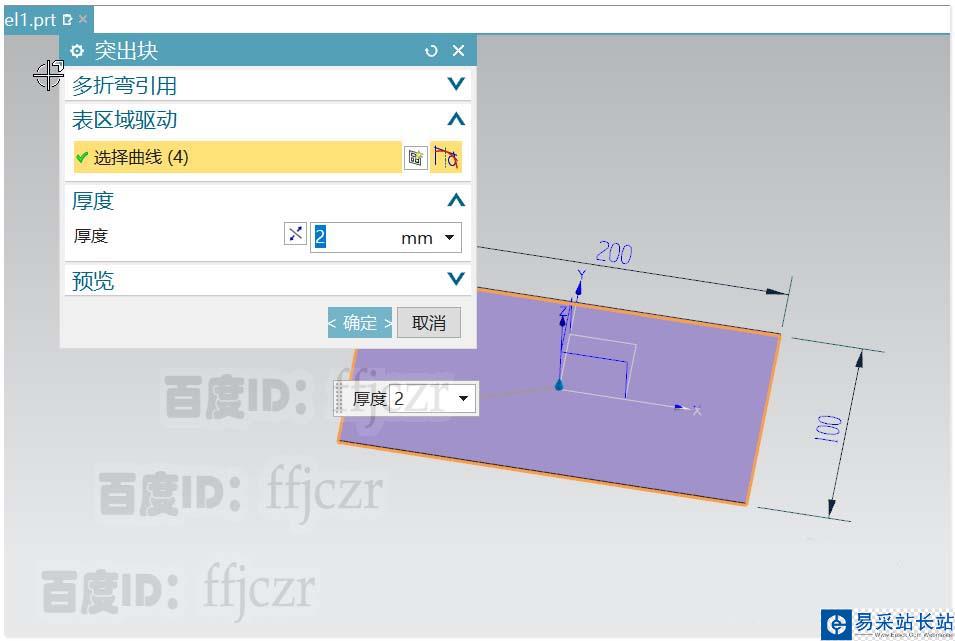

1、选用突出块，在草图中绘一个中心与世界坐标原点重合的矩形，其长为200宽为100.突出块的厚度为2.

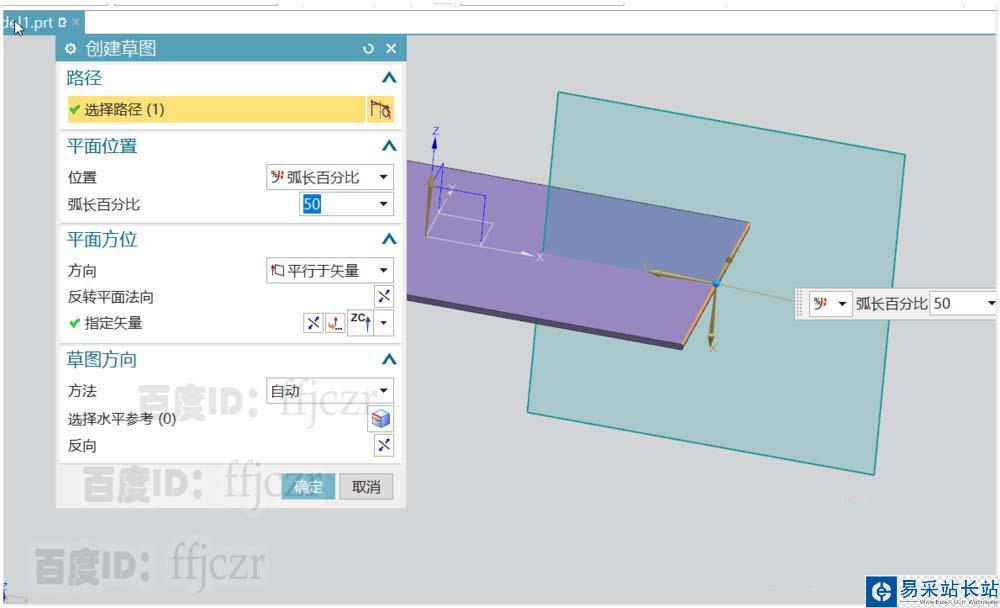

2、选用轮廓弯边命令，任选突出块上表面的的一条边作为草绘截面线的平面位置；平面平行于Z轴，在草图中从新的坐标原点绘出二段直线，二段线的长分别为：50、15；具体参数如图所示。

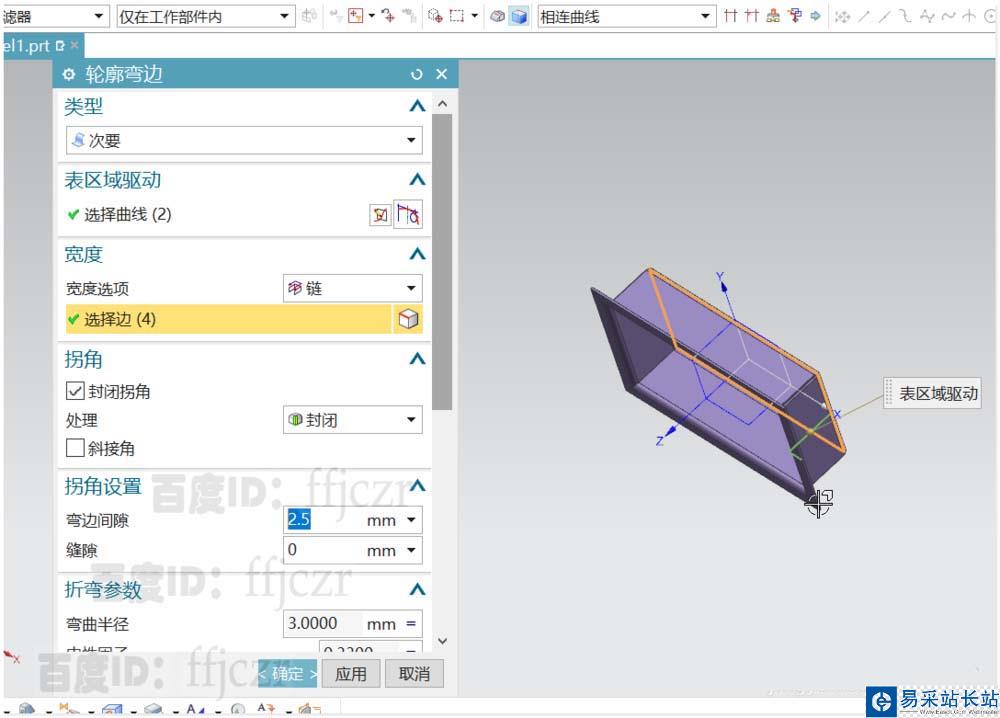

3、回到轮廓弯边对话框，宽度选项改为链，选择突出块上表面的最大轮廓线。即可得到轮廓弯边效果。

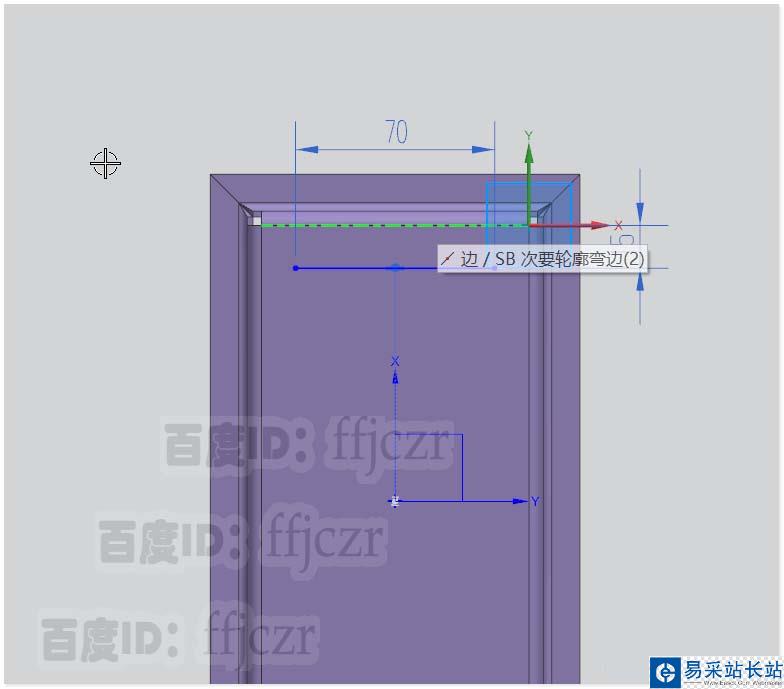

4、选用百叶窗命令，以突出块的端面为草图平面；在草图中绘一与X轴平行的直线，其长为70，距离X轴为15，直线两端点对称于Y轴。

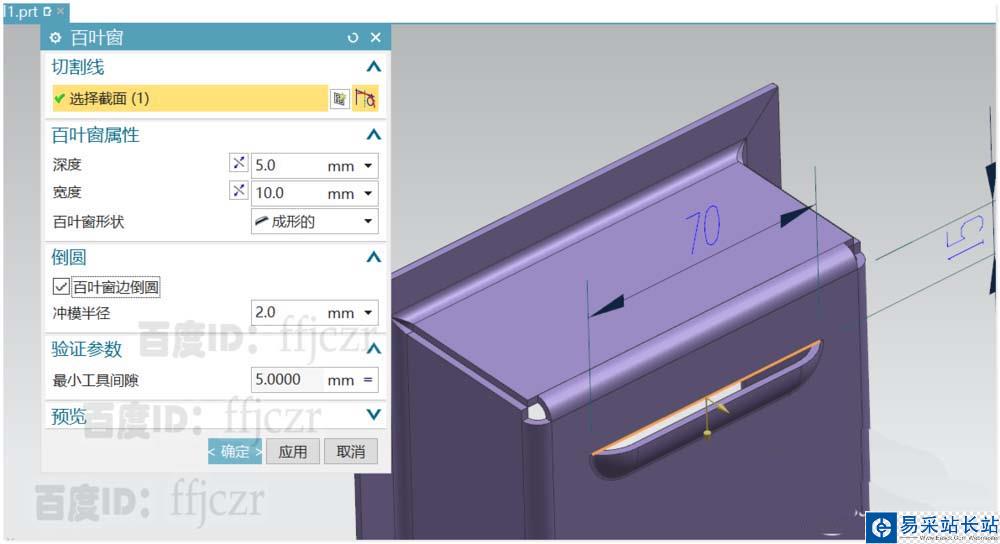

5、回到百叶窗对话框，百叶窗的深度为5，宽度为10，形状为成形的，百叶窗边倒圆半径为2.确定后得到一个百叶窗。

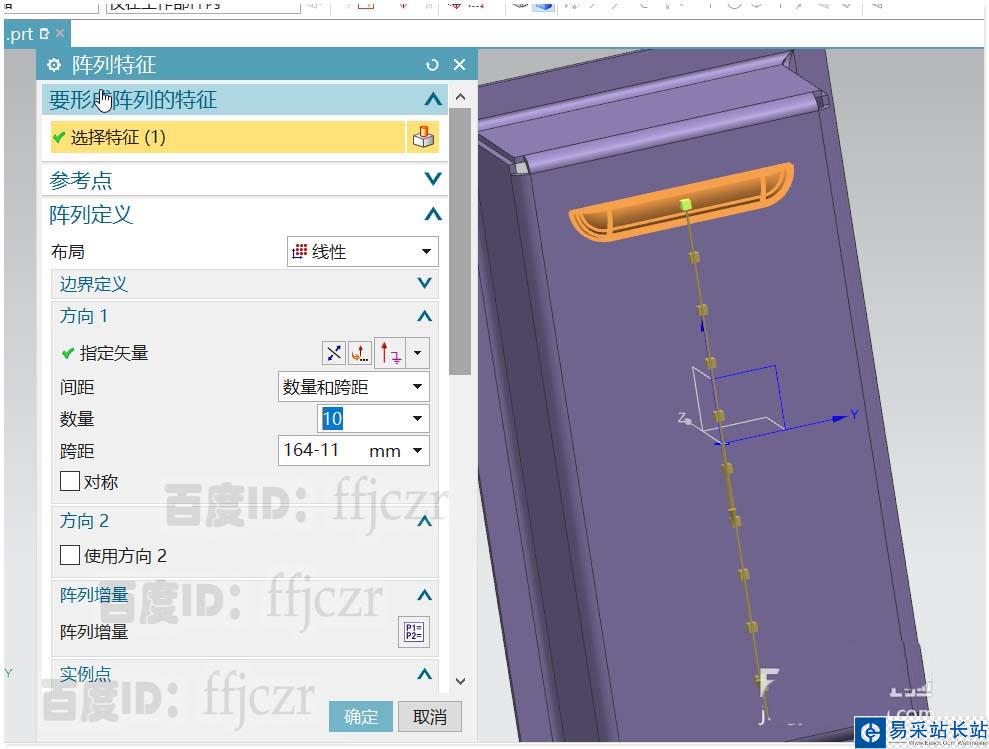

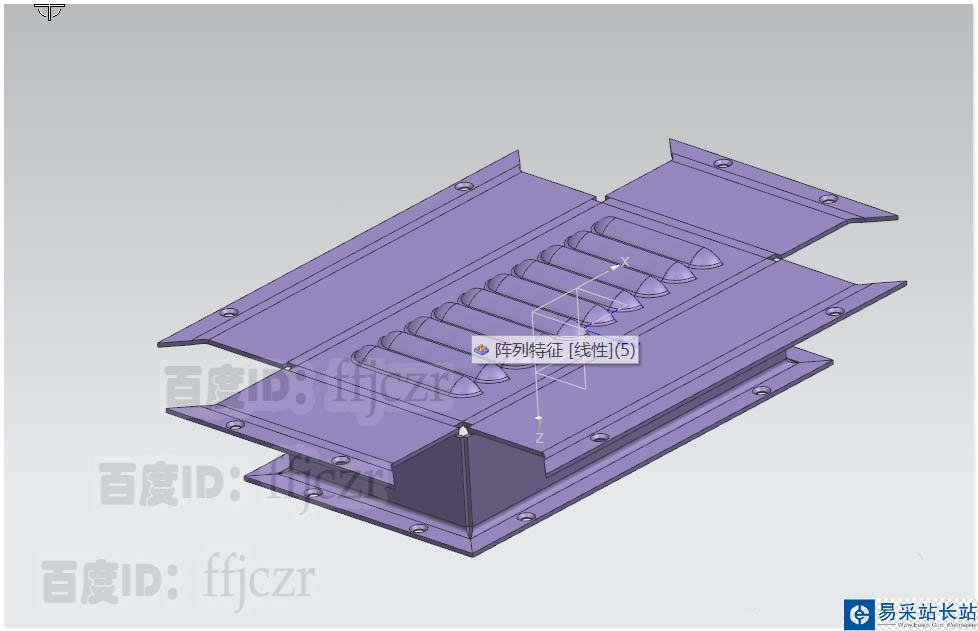

6、选用阵列特征命令，布局为线性，数量为10，跨距为153；得到整个百叶窗特征。

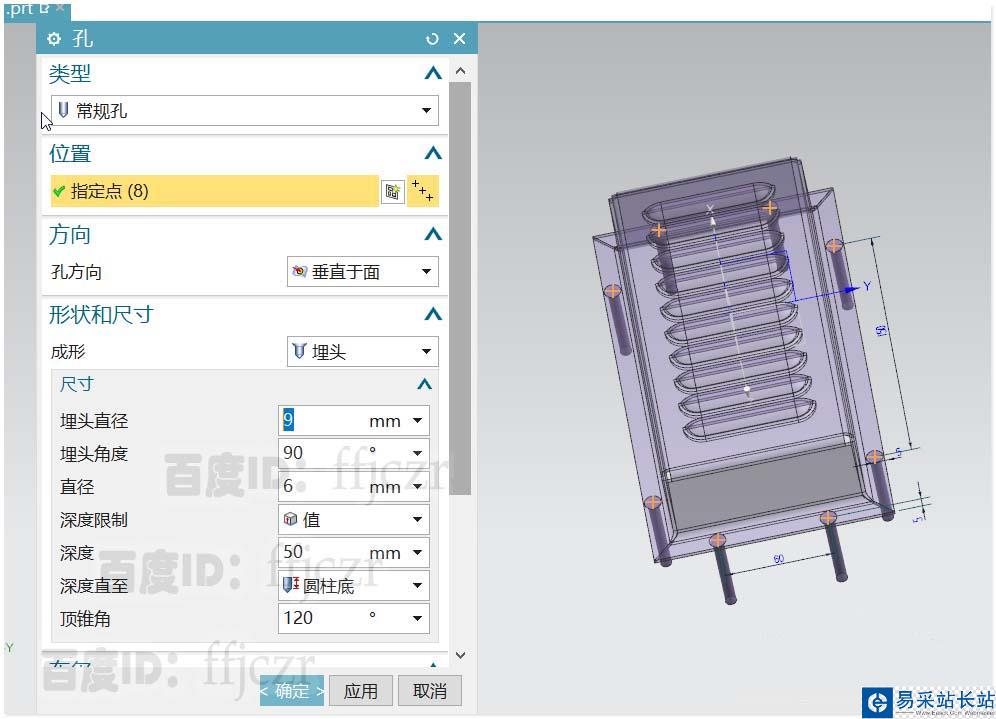

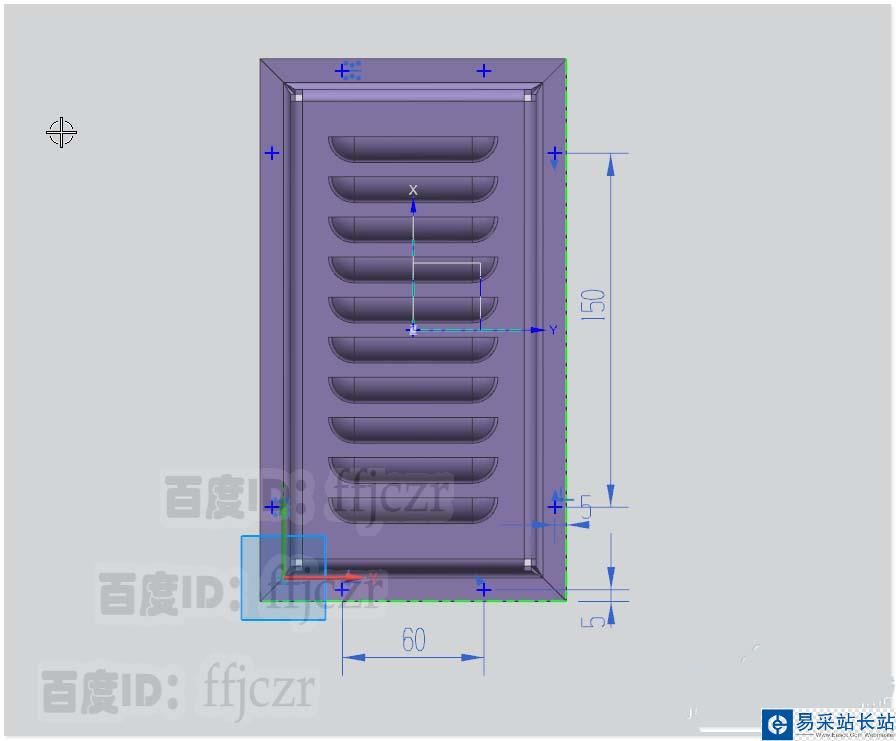

7、选用开孔命令，在折弯处进行开孔。开孔的定位如图年所示，孔为埋头孔，埋头直径为8，通孔直径为6.

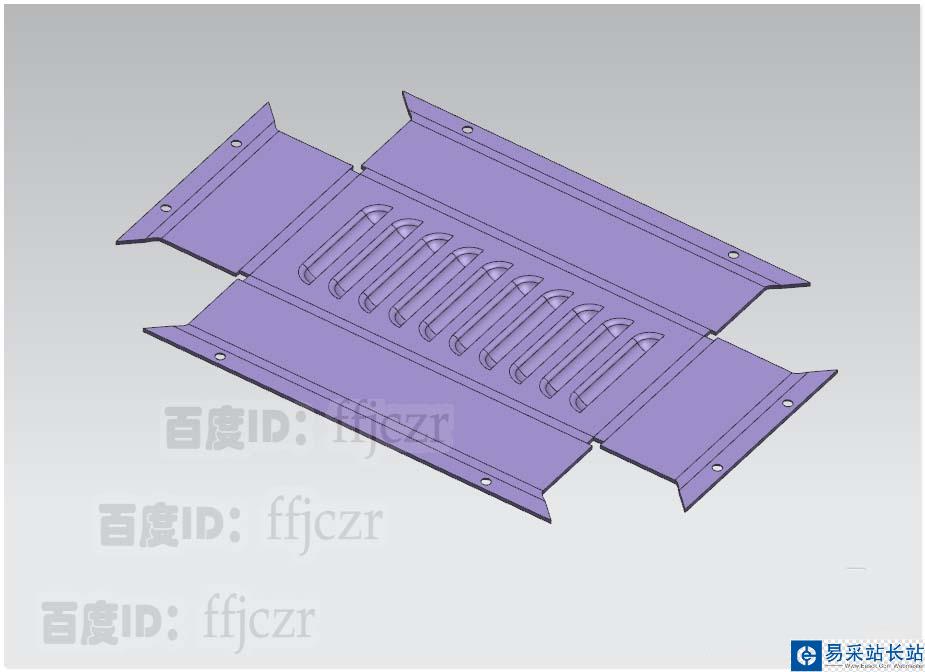

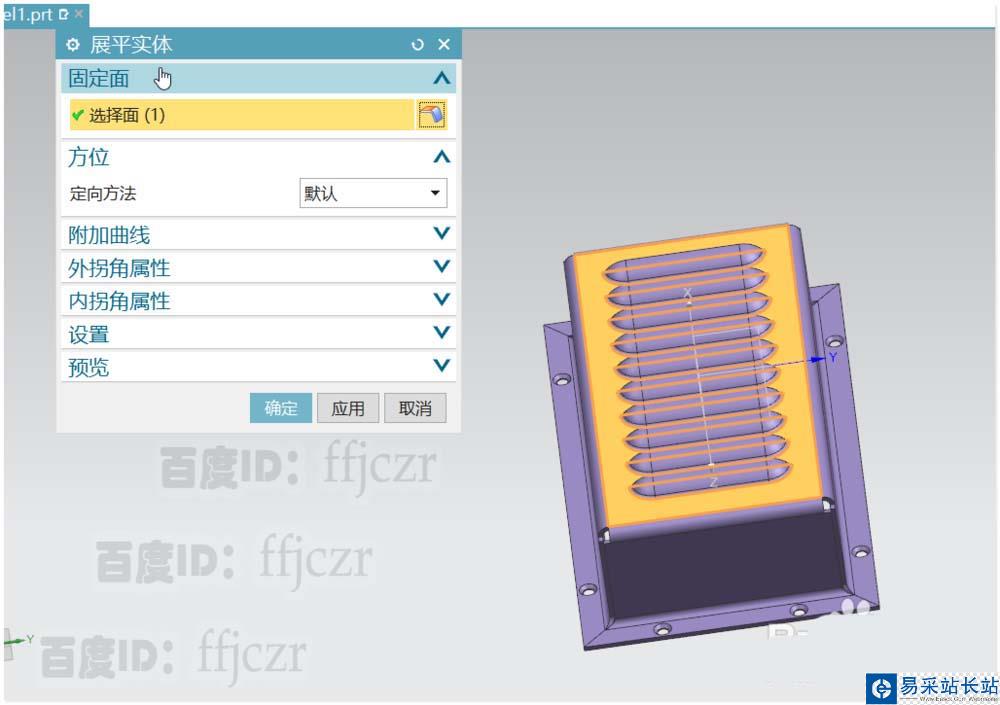

8、折弯成模型的钣金件如何展开，在模型区中可以用来观察呢？选用展平实体命令，选择突出块端面为固定面。直接点确定即可得到展开的钣金块。将展开的钣金移到其它层中，这样通过层管理就可以轻松查看二者之间的模型了。

以上就是UG12.0设计散热罩的钣金件的教程，希望大家喜欢，请继续关注错新站长站。
