UG12.0怎么创建接双耳零件模型?

2024-07-16 17:24:44
字体:
来源:转载
供稿:网友

UG12.0中想要创建双耳模型,主要是利用布尔相交来实现,如图所示的模型可通过两个不同方向的截面线拉伸出实体进行相交得到。下面我们就来看看详细的教程。

软件名称:Siemens PLM NX 12.0.0 64位 简体中文特别版(附破解文件+安装教程)软件大小:5.15GB更新时间:2017-11-01

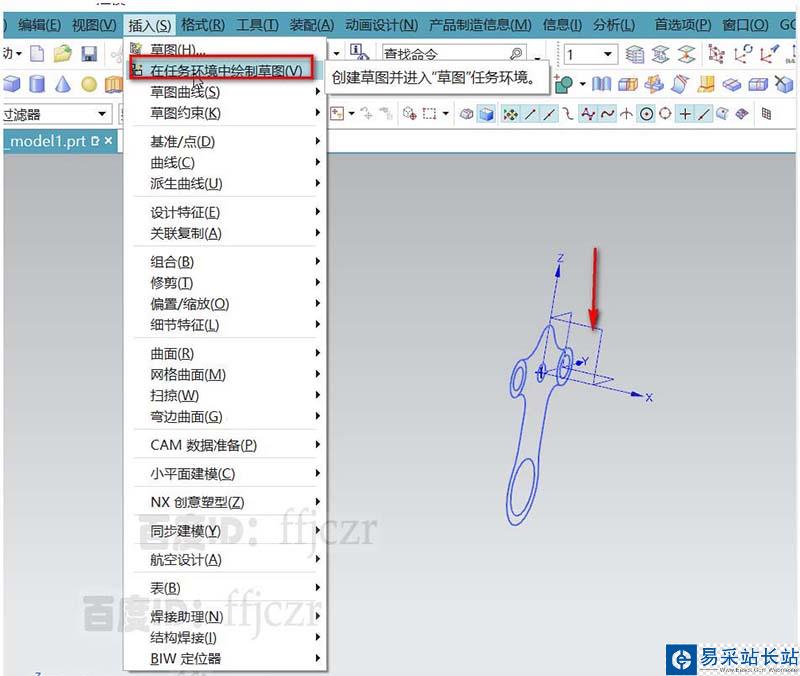

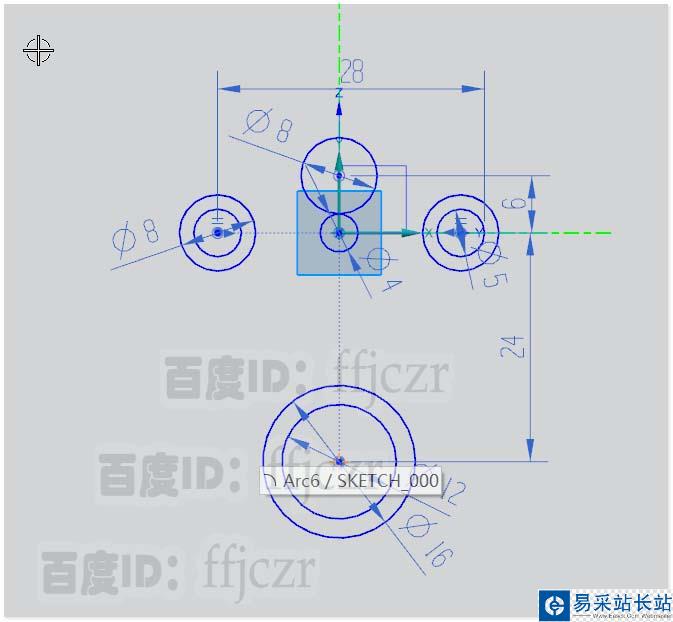

1、选用在任务环境绘制草图,以YZ面为草绘平面。在坐标原点绘出一直径为4的圆。在Y轴正方向上绘出直径为8距离坐标原点为6的圆,在Y轴负方向距离原点为24处绘出二个同心圆直径为12、16;在X轴正向上距离原点14处绘出二个同心圆直径为5、8,并将这组同心圆镜像到X轴负向上。

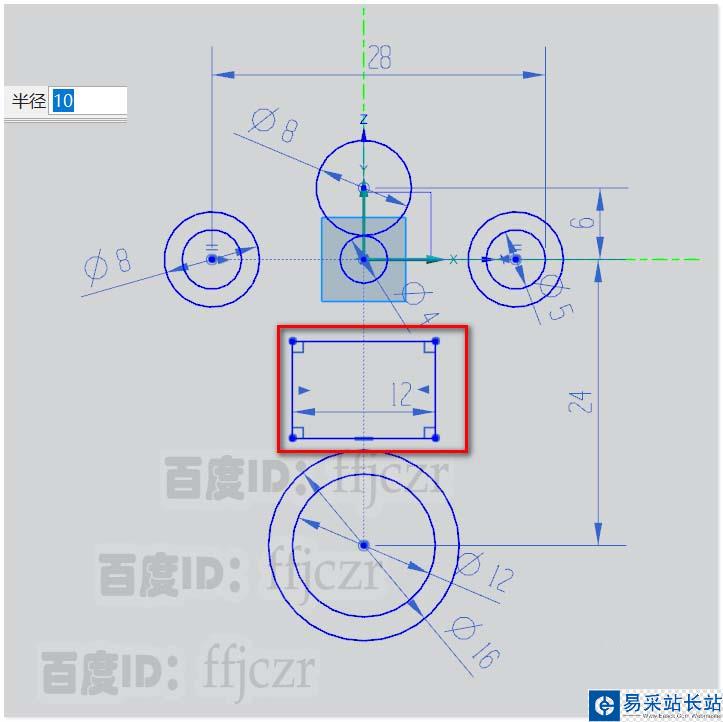

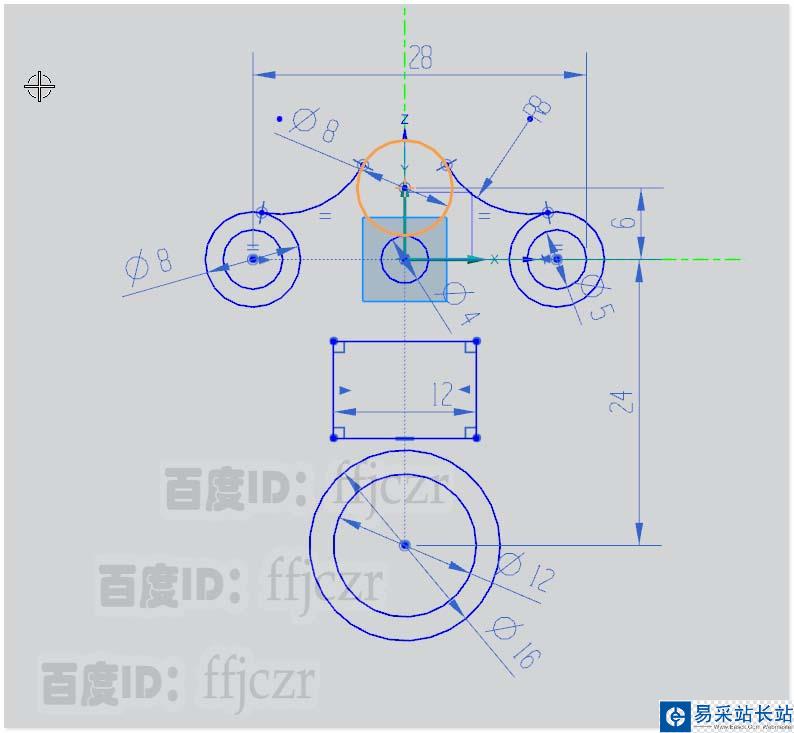

2、在Y轴负向上添加一个两边与Y轴对称的矩形,长为12,宽度不用定,这矩形只是倒角用的参考。用倒圆角命令,将Y轴上的圆与X轴左右两边圆进行倒半径为8的圆。用修剪命令将多余的线去掉。

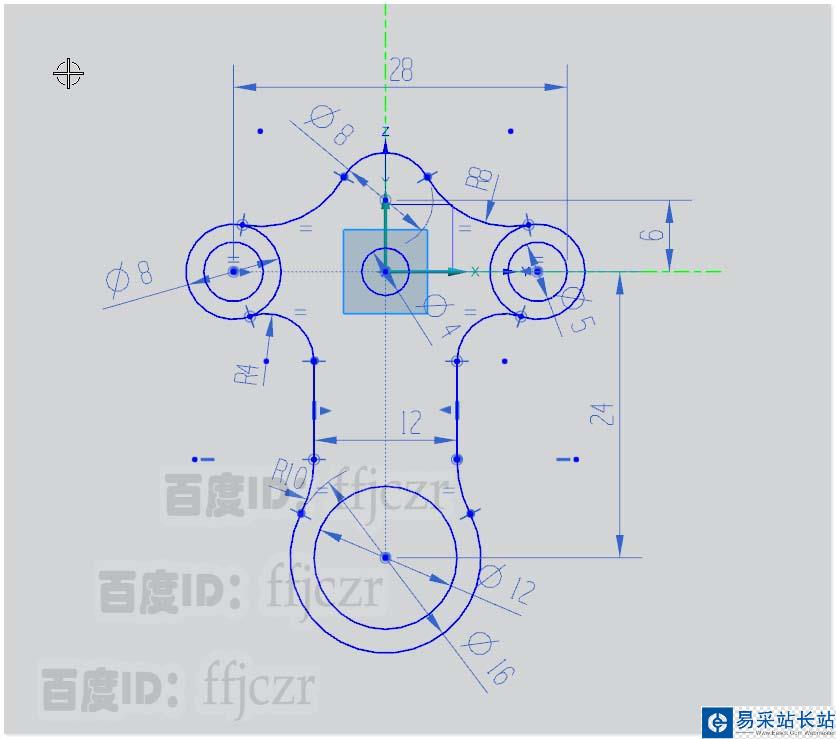

3、用倒圆角命令,将第2步创建的矩形与Y轴负向上直径为16的圆进行倒半径为10的圆;将矩形与X轴两边的圆进行半径为4的倒圆。退出草绘模式,最终得到完整的截面线。

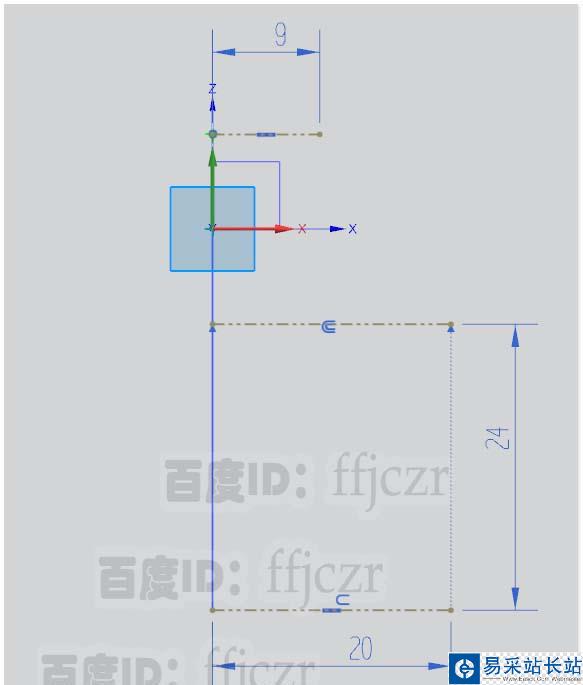

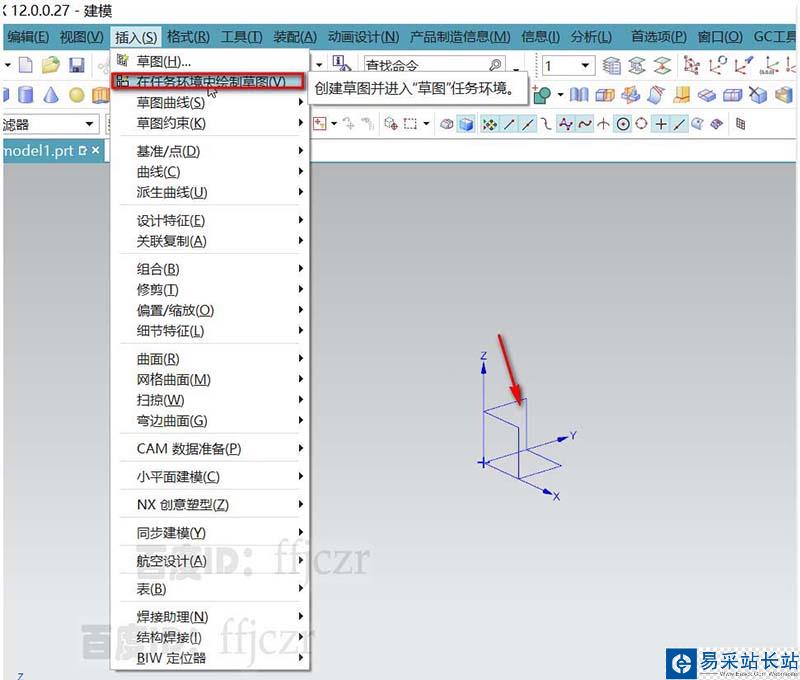

4、再次选用在任务环境绘草图,以XZ面为草图平面;根据上步的截面线绘出3 条参考线。
