UG12.0怎么创建钩状零件模型?

ug中想要创建钩状零件模型，该怎么创建呢？下面我们就来看看详细的教程。

软件名称：Siemens PLM NX 12.0.0 64位 简体中文特别版(附破解文件+安装教程)软件大小：5.15GB更新时间：2017-11-01

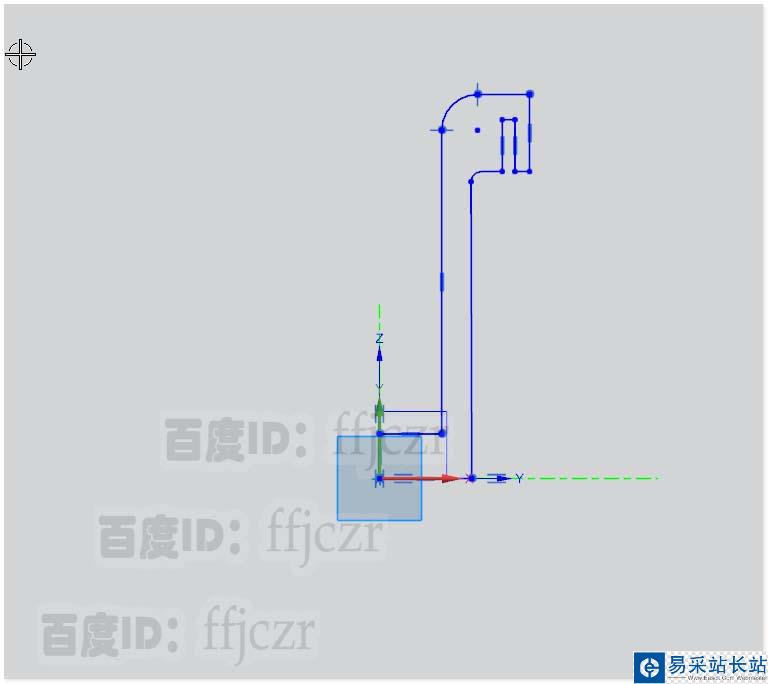

1、选用在任务环境绘草图，以YZ面为草绘平面。在草图模式中用轮廓线绘制出大至轮廓。

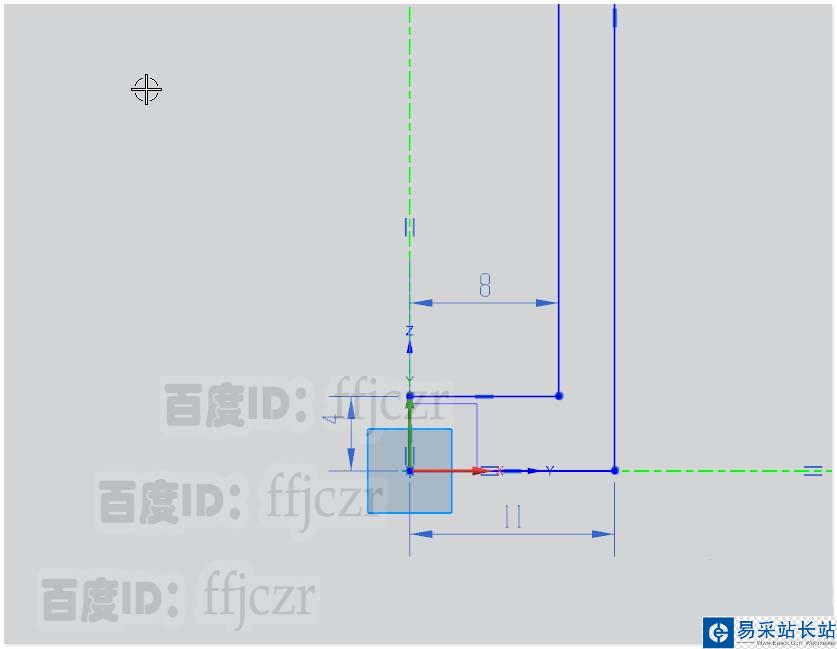

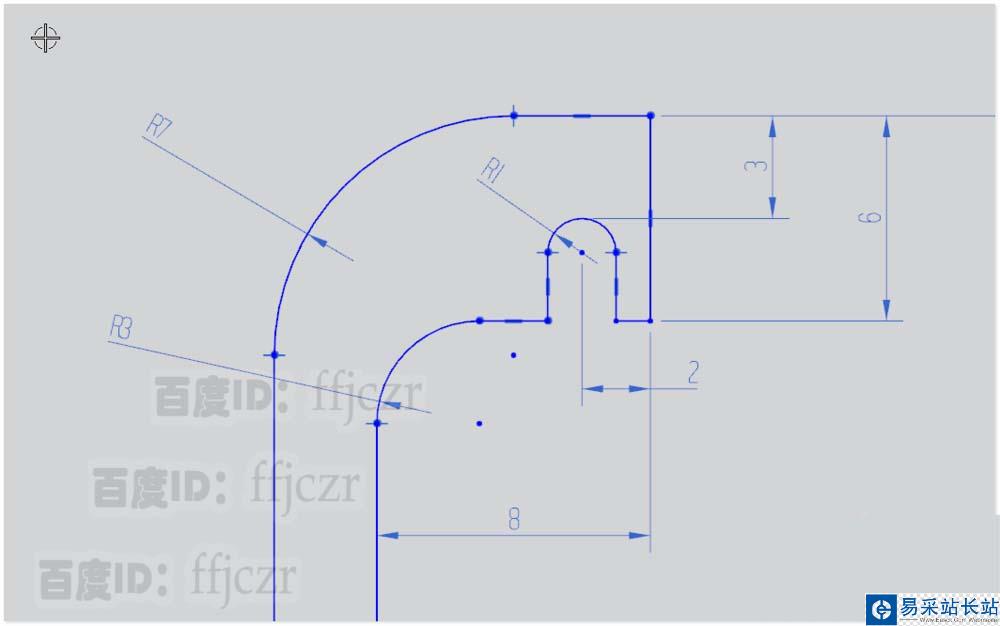

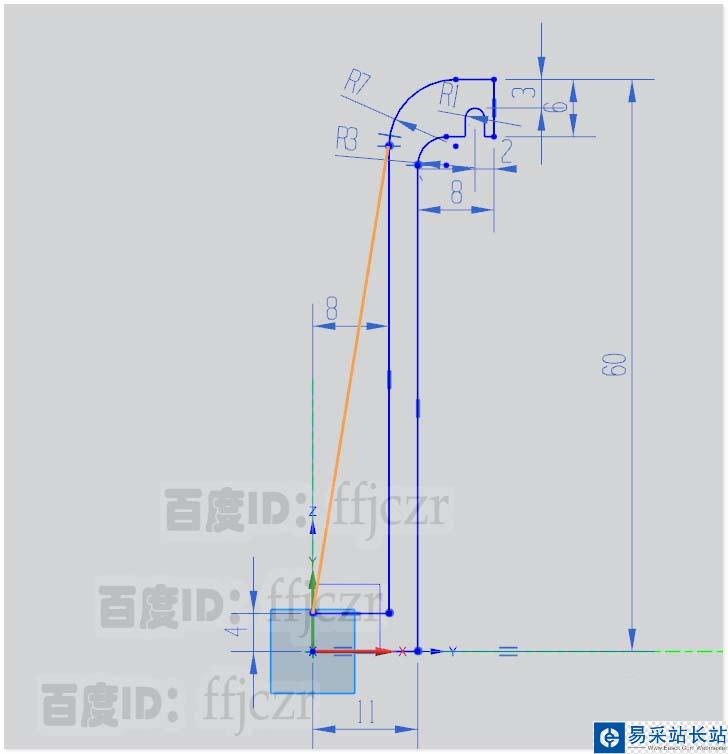

2、标注尺寸对轮廓线进行约束，底部为矩形状，长为11宽为4；矩形与上臂连接杆厚度为3。上部为多圆弧连接，具体参数如图所示。

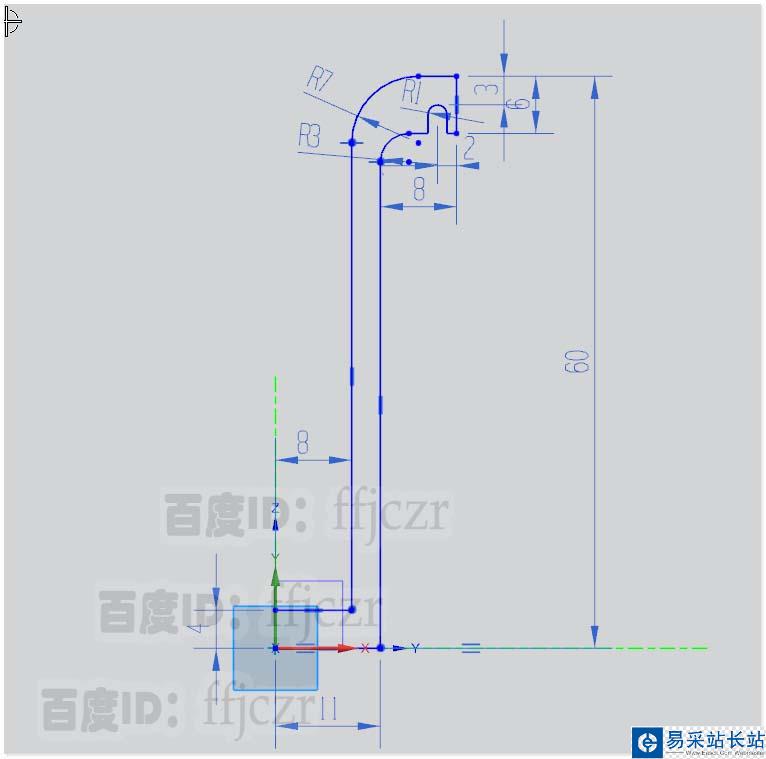

3、整个截面线的高度为60，这样钩状模型的截面线就完成了；用直线从底座顶角与钩状外圆弧相切连接，得到加强筋的截面线。

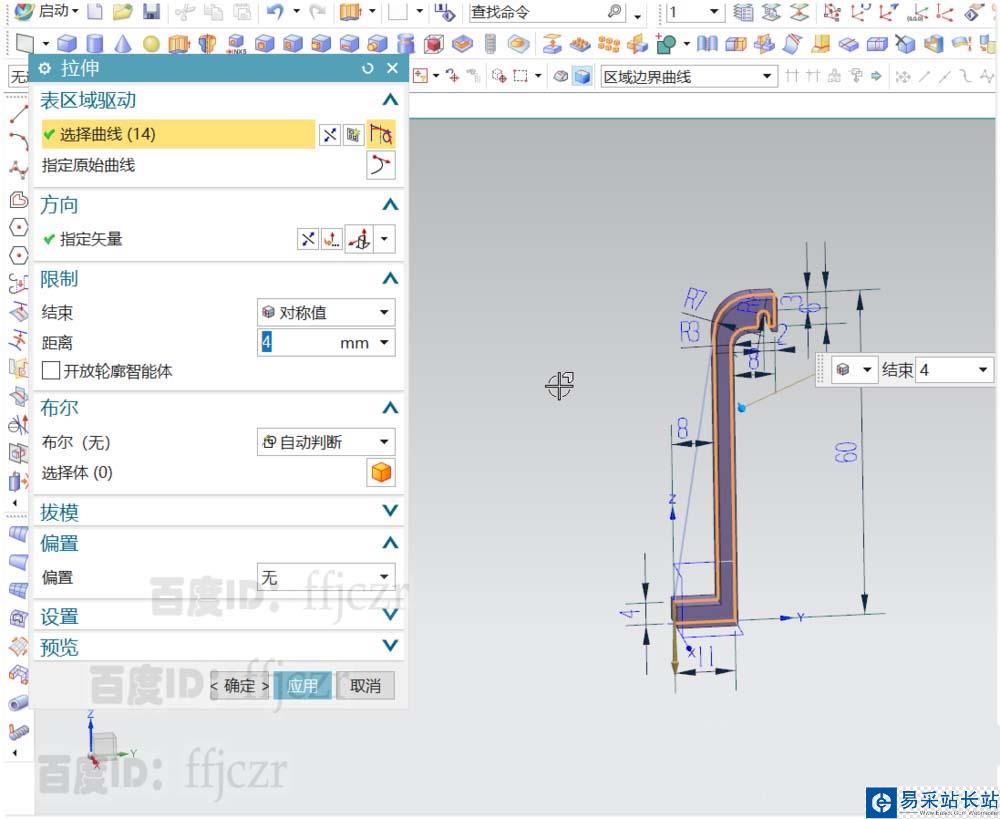

4、回到建模模式选用拉伸命令，截面线为上步绘出的钩状截面线；拉伸方式为对称，距离为4。确定后得到模型的基本结构。

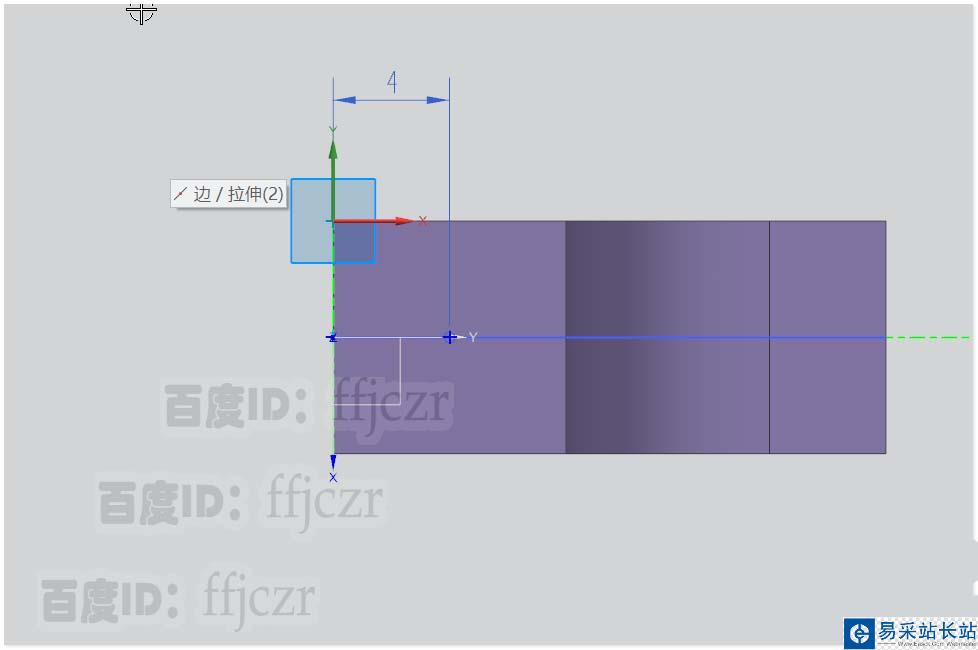

5、选用开孔命令，在底座开一个直径为3的圆孔；孔在坐标的Y轴上距离底座边线为4。

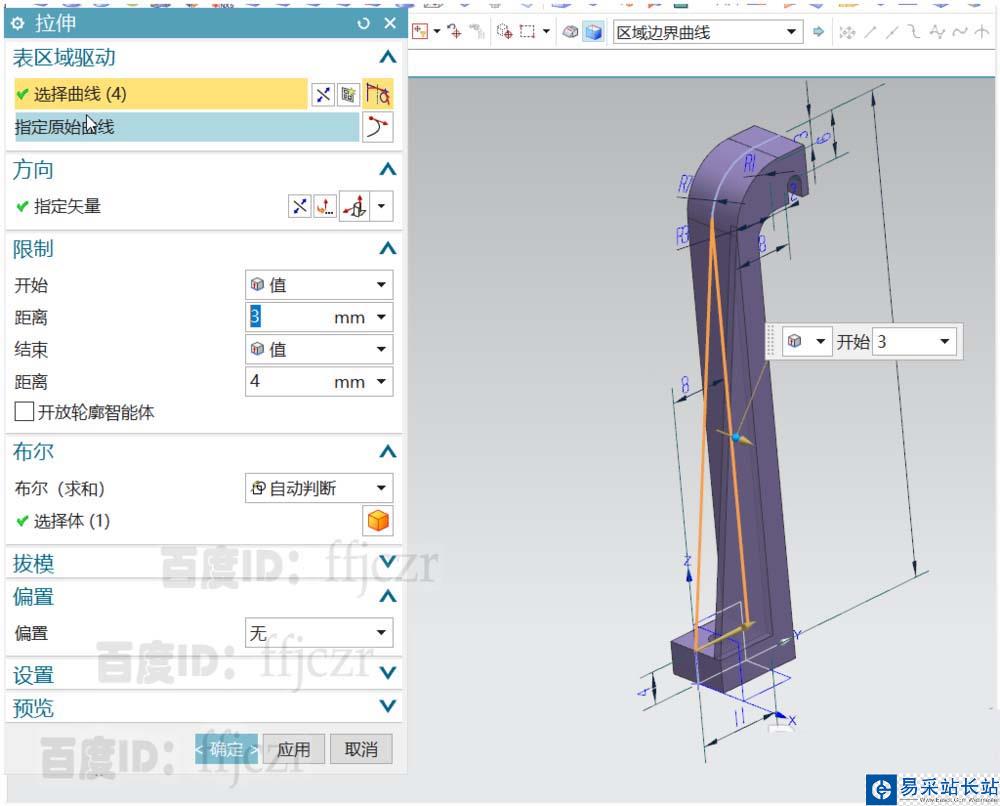

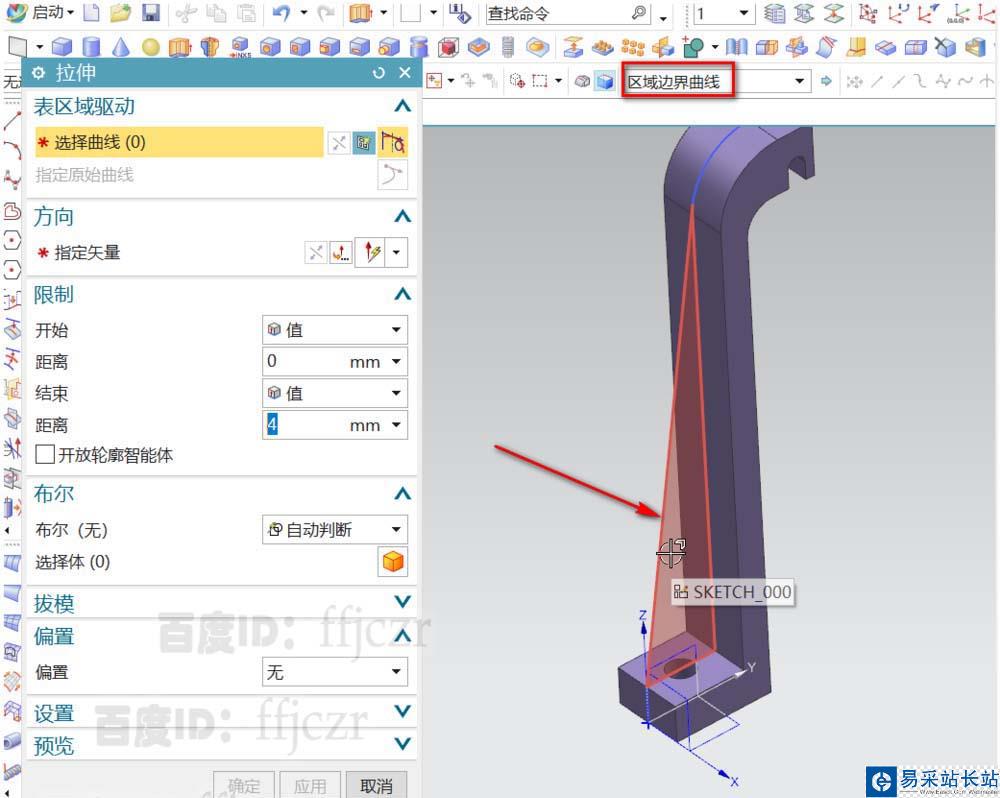

6、拉伸命令，选择上步绘制的加强筋为截面线；开始值为3结束值为4，选择与主体模型进行布尔合并。得到一边的加强筋。

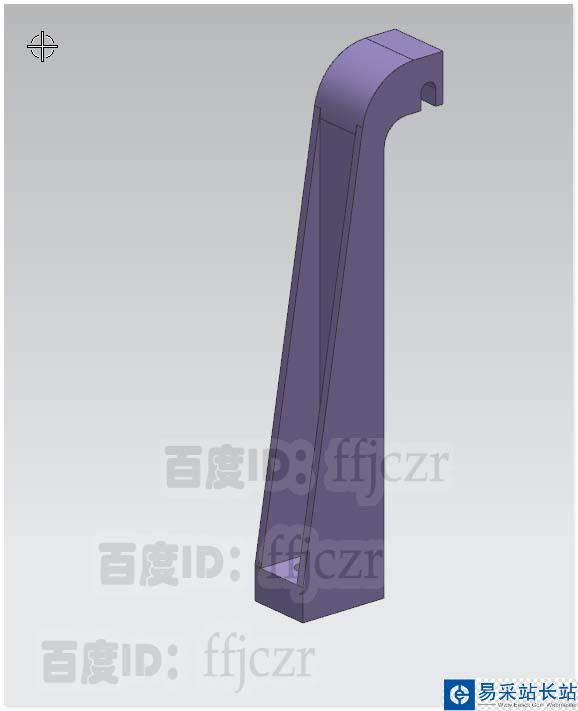

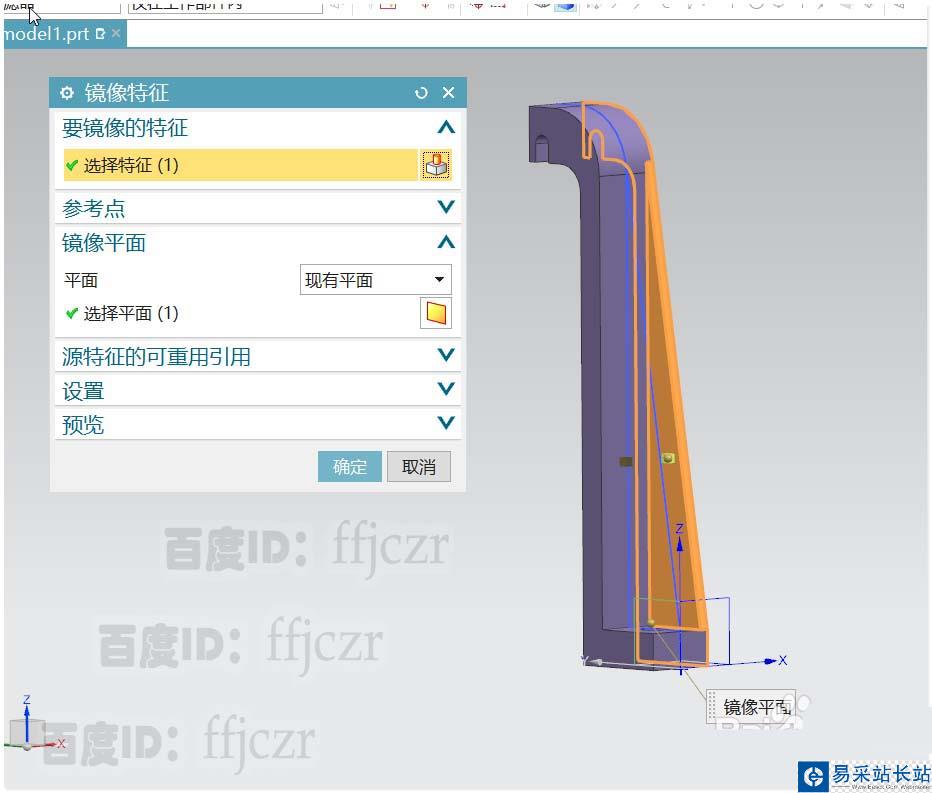

7、选用镜像特征命令，特征对象为上步的加强筋，镜像平面为XZ面。确定后得到加强筋的另一边。模型创建完成。

以上就是UG12.0创建钩状零件模型的教程，希望大家喜欢，请继续关注错新站长站。
