SolidWorks怎么建模羽毛球拍?

SolidWorks中想要建模三维羽毛球拍，该怎么建模呢？下面我们就来看看详细的教程。

软件名称：SolidWorks 2018 SP1.0 Premium 64位 多语中文特别版(附破解文件+安装教程) 软件大小：13.98GB更新时间：2018-01-11

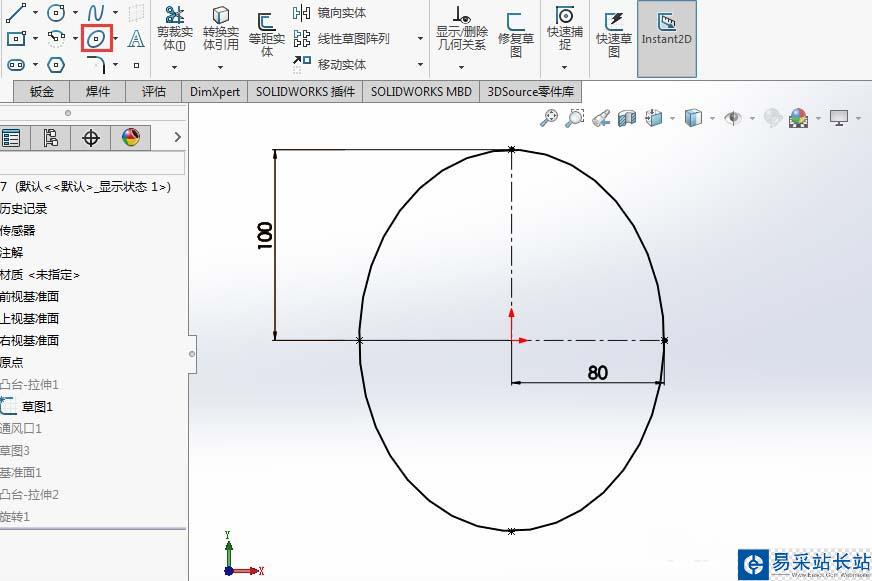

1、绘制草图，确定羽毛球边框的外形。

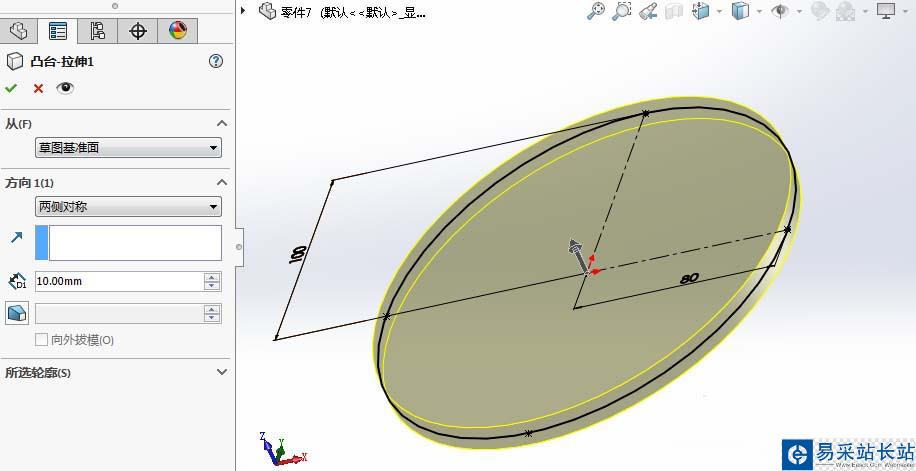

2、使用两边对称的拉伸凸台命令，得到羽毛球框架的雏形。

3、在羽毛球拍俯视面上绘制如下草图，使用线性阵列命令得到。

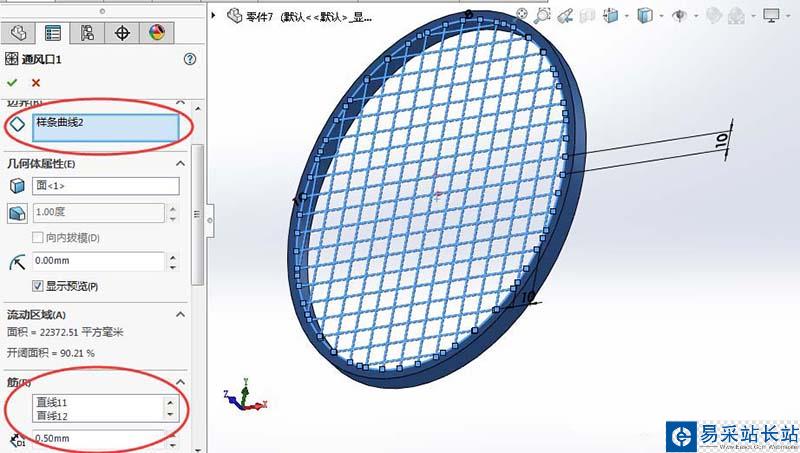

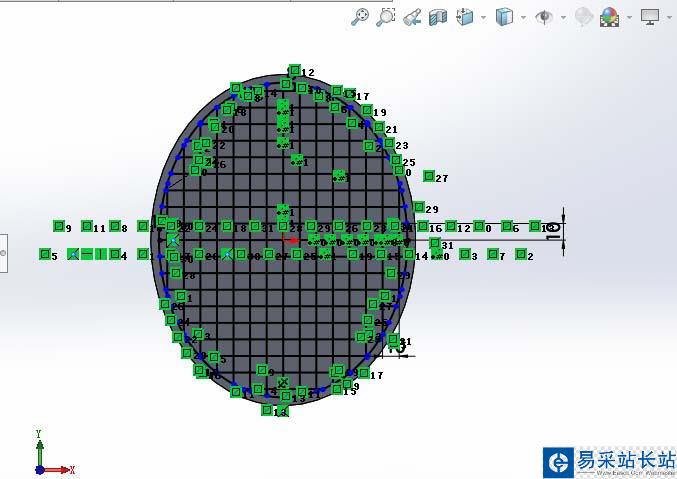

4、使用扣合特征，通风口命令获得如下模型。

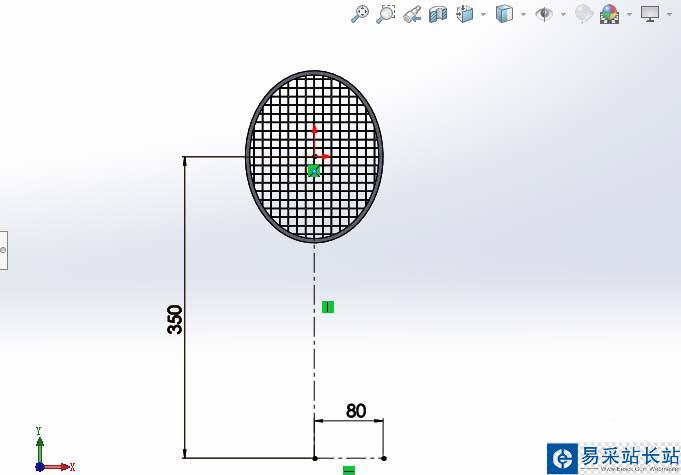

5、在俯视面上绘制如下草图。

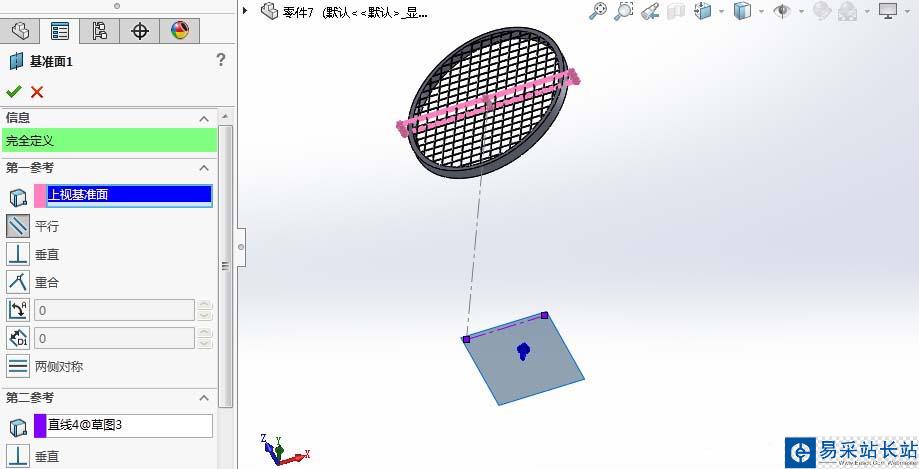

6、插入新的基准面，根据上面草图的尺寸位置确定方位。

7、在新的基准面上绘制如下草图，准备对羽毛球握柄建模。

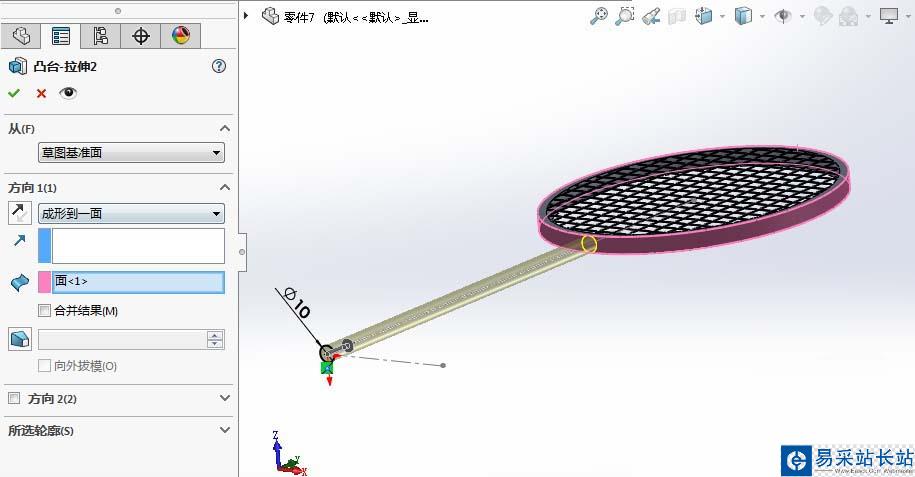

8、使用拉伸凸台命令，得到如下模型。

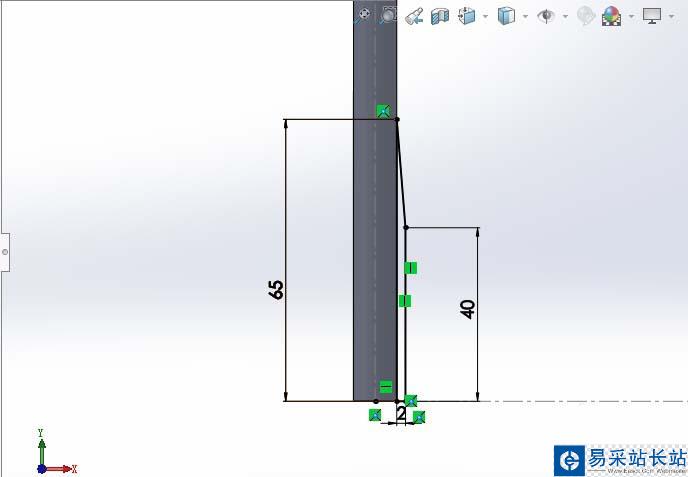

9、在平面内绘制如下草图，准备对握柄进行修饰。

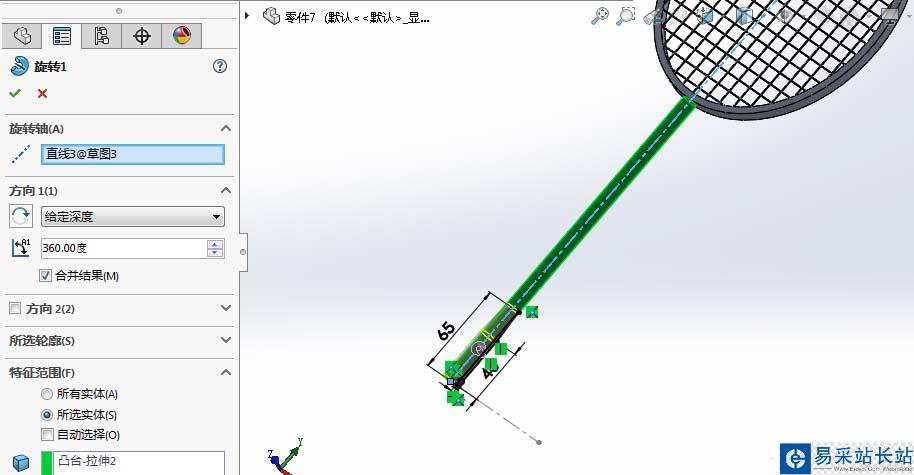

10、使用旋转凸台命令，进行建模，对握柄进行修饰。

11、隐藏掉不必要的线条，羽毛球拍的模型基本完成。

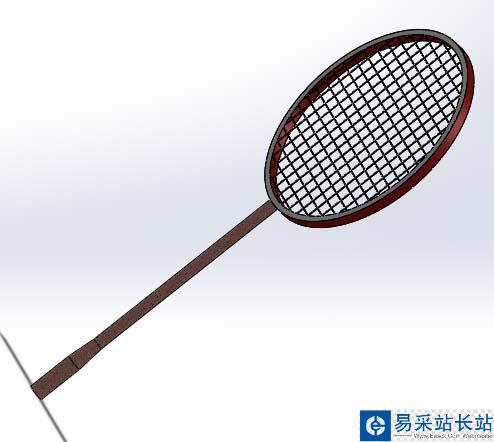

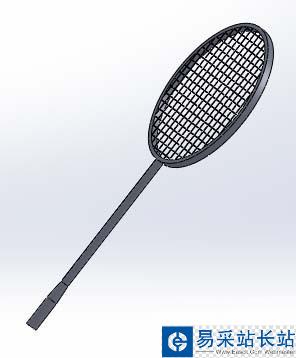

12、对模型上色处理，得到最终结果。

以上就是SolidWorks建模羽毛球拍的教程，希望大家喜欢，请继续关注错新站长站。
