PROE5.0图纸怎么发布为2D工程图?

PROE5.0想要导出2d图纸，该怎么导出呢？下面我们就来看看详细的教程。

软件名称：proe5.0破解文件 含32位/64位 免费版软件大小：44.3KB更新时间：2015-04-08

1、打开Proe5.0这个软件，打开加载我们需要转的零件，具体的步骤如下，首先需要给proe设置工作目录：文件->设置工作目录。

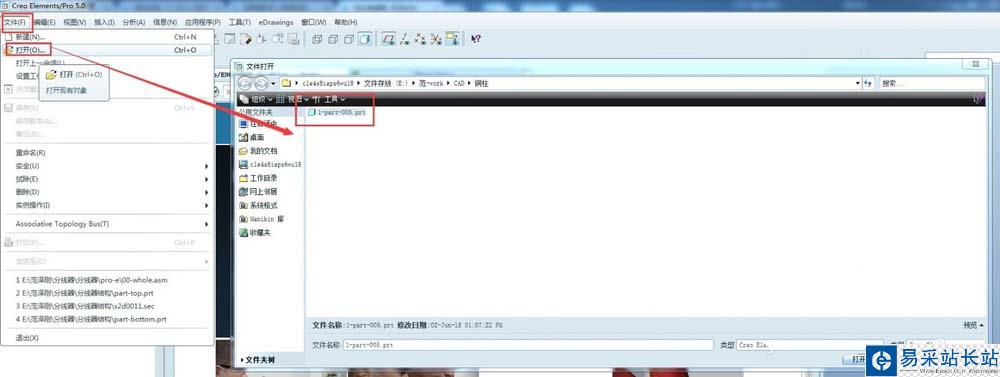

2、现在我们就需要打开我们需要导出的零件了，这里我们直接打开加载就好了，第一步设置了工作目录，打开的时候直接能定位到我们设定的文件夹中了：文件->打开，选择我们要打开的零件，这里选择的如下图的prt文件了。

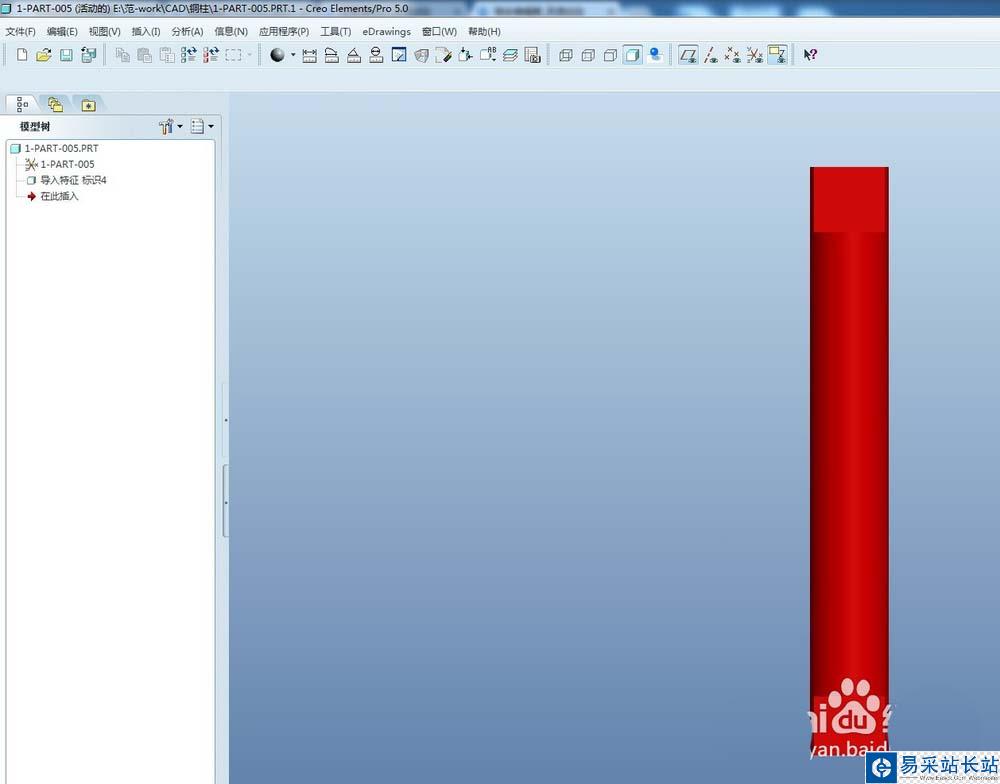

3、打开之后我们就看到在窗口中显示了我设计的零件了，具体的如下图所示，一个红色的圆柱体，上下两头经过去材料处理的。

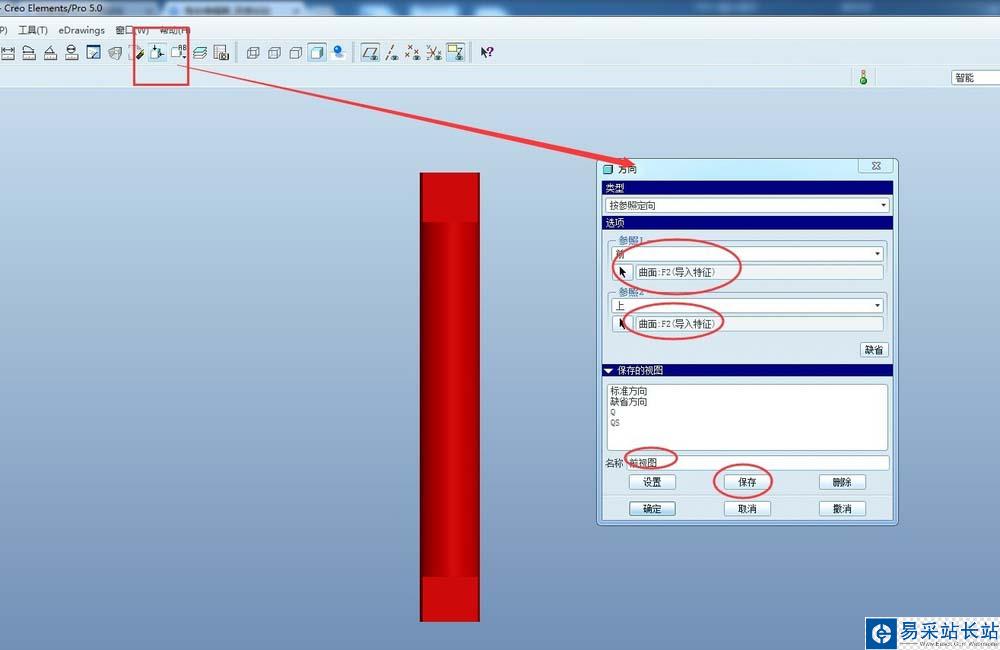

4、现在就是着重需要处理的步骤了：重定向->进入重定向的设计窗口，选择前和上视图来确定零件方向,必须输入名称并且点击保存才能使用。具体的步骤在下图中红色框框中。

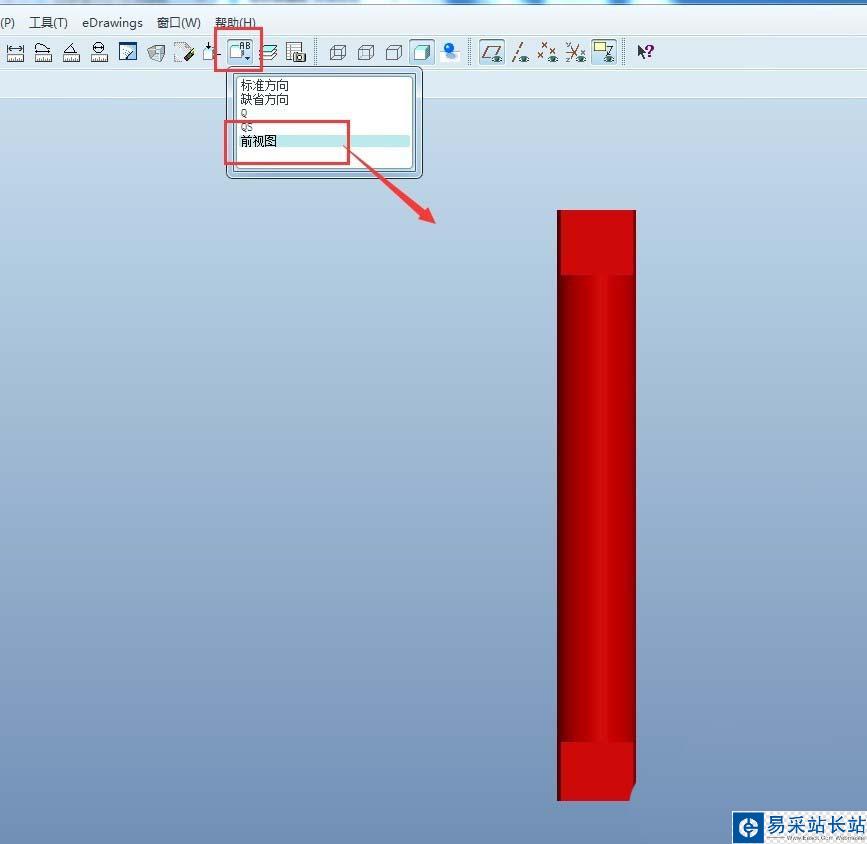

5、现在我们就可以看看设计的对不对了，具体的步骤：选择已经命名的视图列表->我们刚保存的前视图，显示效果如下图。

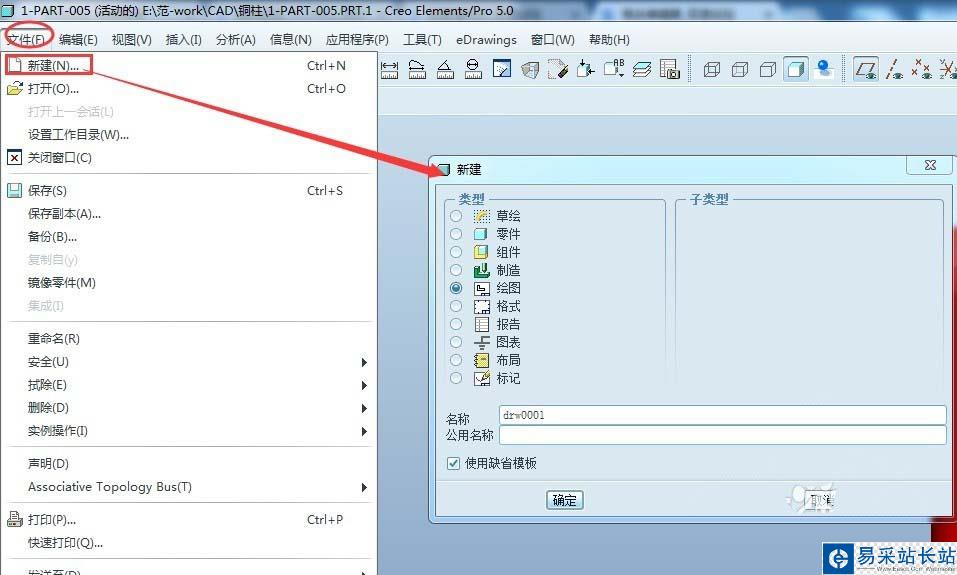

6、现在我们就需要准备导出2D图了，具体的步骤：打开文件->新建->绘图->输入名字并确定就好了。

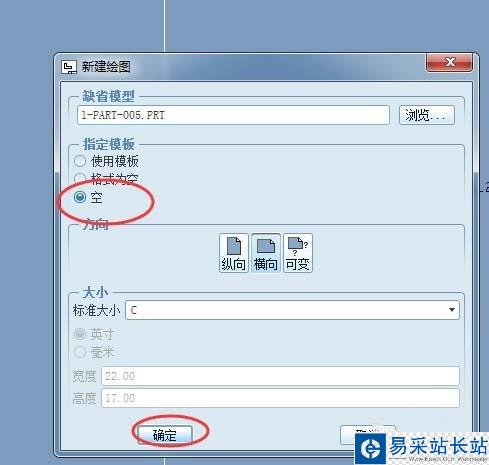

7、接下来会弹出新建绘图这个窗口，我们需要选择空这个单选按钮就好了，确定进入绘制2D图这个窗体中。

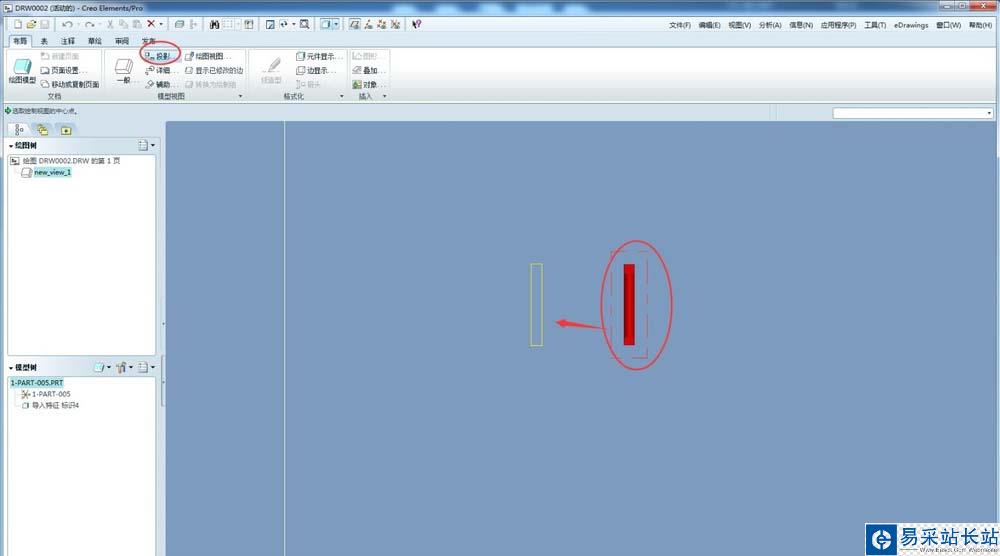

8、现在我们就需要加载这个零件了，具体步骤：选择一般->鼠标左键点击下绘图区域（这个必须要点击，不然不会弹出绘图视图），->在绘图视图中选择我们设置好的前视图并确定。

9、现在我们就要做零件的视图投影了，具体步骤：选择前视图——>点击投影，在左边放置一个，接下来在重复这一步，在上下右边放置投影。

10、我们处理好的投影如下图所示，可以看到前后上下都有投影，接下来需要将投影的框线改成消隐线就好了，这里要特别主要，修改之后需要滚动鼠标中键才会出来效果，具体效果如下图所示。
