solidworks线条怎么拉伸成曲面? sw拉伸曲面的教程

solidworks中可以拉伸曲面，该怎么拉伸呢？下面我们就来看看详细的教程。

软件名称：SolidWorks 2017 SP0 官方中文免费版(附破解文件)软件大小：12.7GB更新时间：2017-02-27

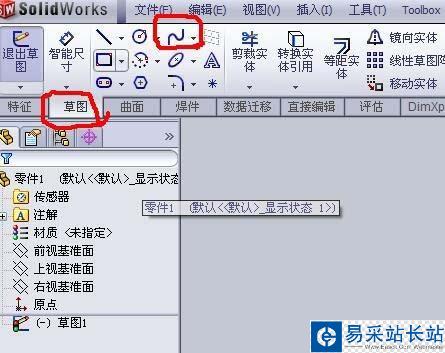

1、选择草图功能中的样条曲线。

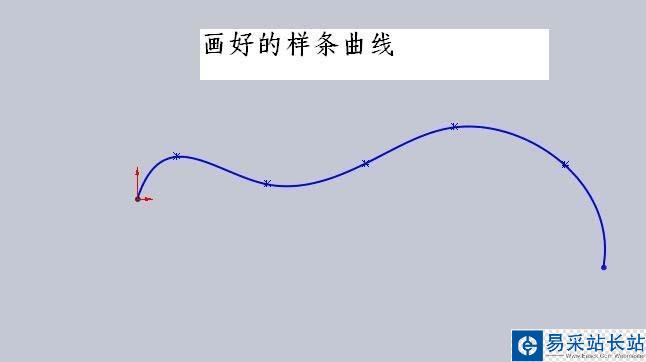

2、选择一个视图面后在图中任意画出曲线形状。如下图所示。你可根据需要进行绘制需要的形状和尺寸。

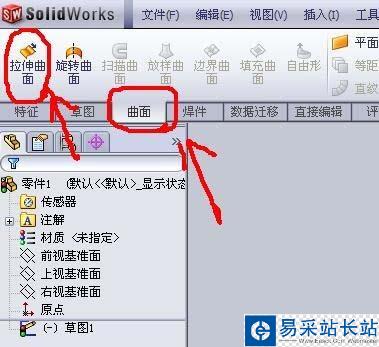

3、选择曲面--拉伸曲面功能。

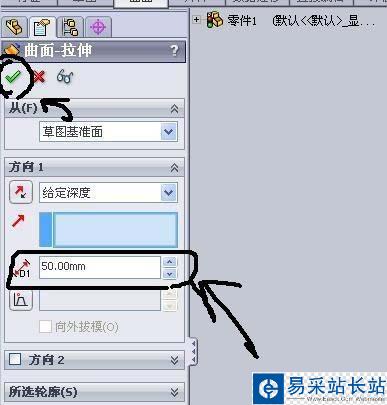

4、点开拉伸曲面后弹出信息栏，根据需要填入拉伸尺寸。

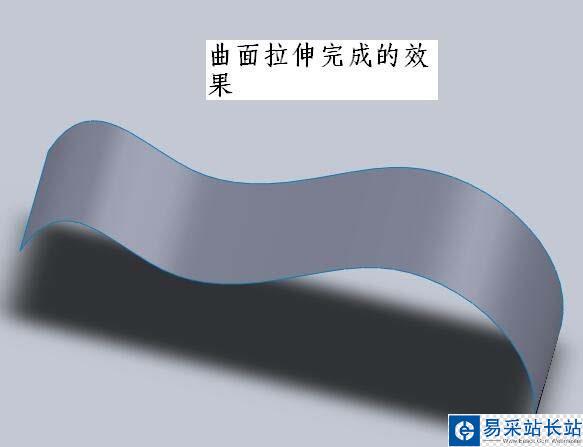

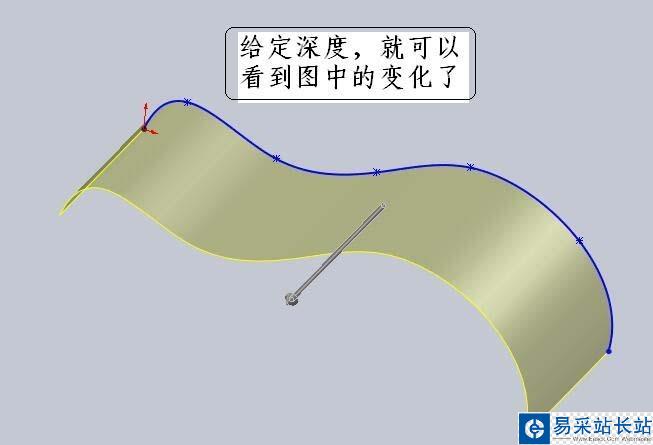

5、填写尺寸过程中就能看到模型的变化了，点对号确定后就能看到拉伸曲面所做的模型了。

以上就是solidworks拉伸曲面的教程，希望大家喜欢，请继续关注错新站长站。
