solidworks怎么建模通风口? sw通风口建模教程

solidworks中想要画一个通风口的图纸，该怎么绘制通风口呢？下面我们就来看看详细的教程。

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

1、首先做一个钣金件作为例子，并在上面进行操作

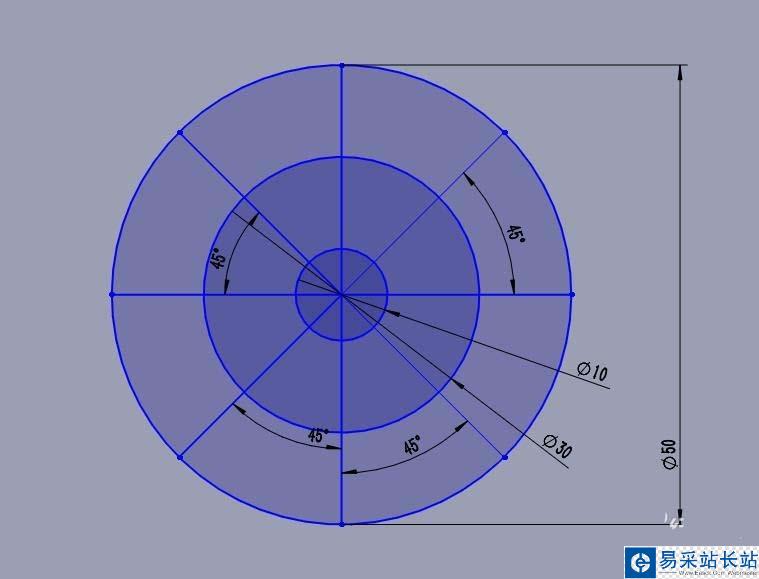

2、选择钣金件的一面，进行草图的绘制，绘制=几个原和中间的分割线，选择确认

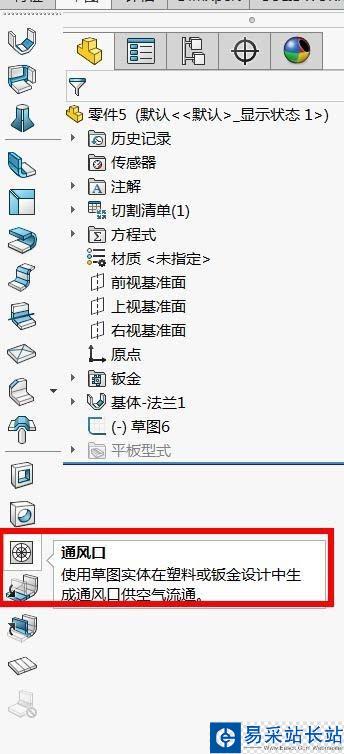

3、在钣金的工具栏中，找到通风口，选择这个命令

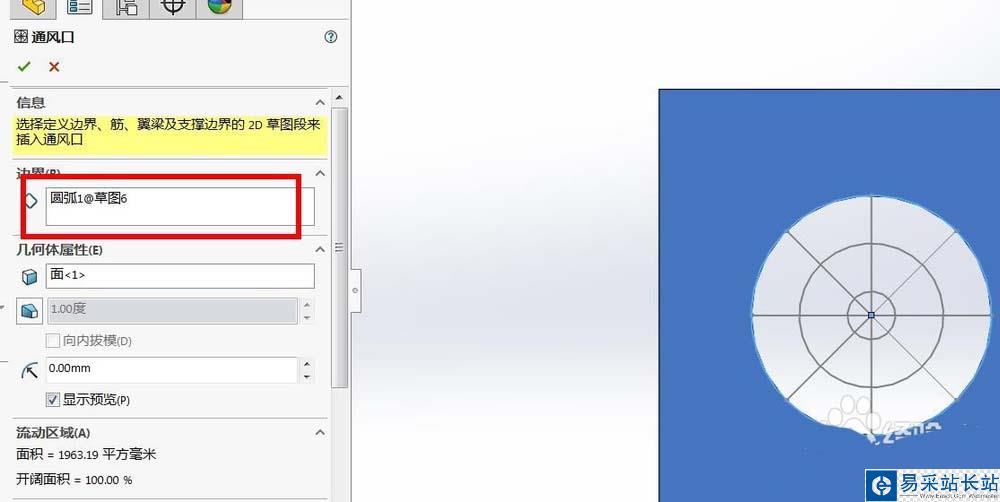

4、首先需要选择的是通风口的边界.这里选择的是草图中的最外层的一个圆.

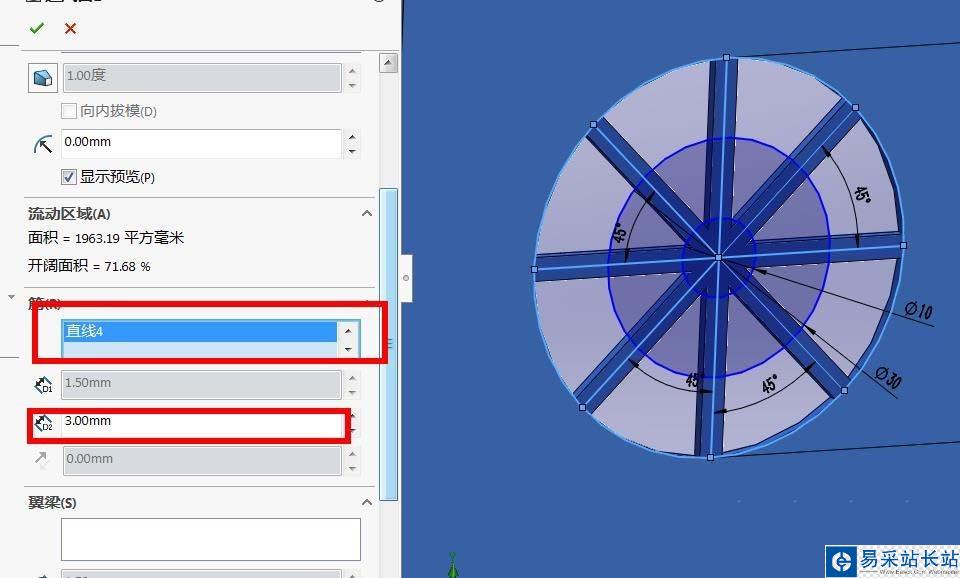

5、然后需要选择的是通风口的支撑架，选择几个分割线，并编辑分割线的宽度，点击确认

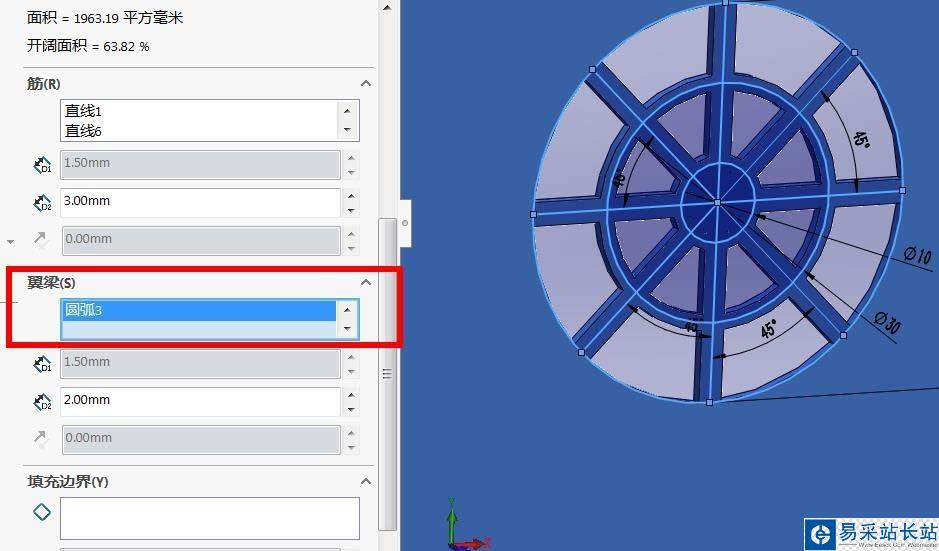

6、最后需要选择的是筋，选择的几个内院，编辑参数，进行确认

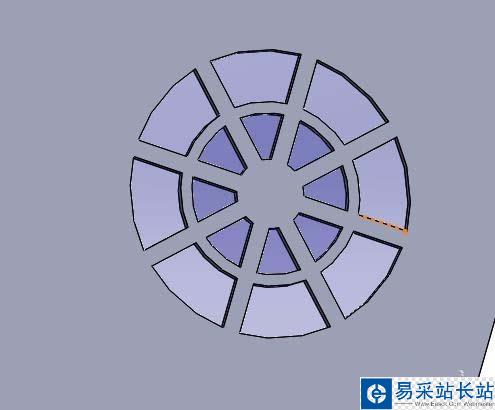

7、一个要求的通风口就做成了

以上就是sw通风口建模教程，希望大家喜欢，请继续关注错新站长站。
