Solidworks草图大师图纸怎么设置尺寸? sw设置尺寸的教程

2024-07-16 17:23:36
字体:
来源:转载
供稿:网友

草图大师中的缩放工具缩放组件的时候,是以倍数来放大或者缩小尺寸的想要设置物体的尺寸,该怎么设置呢?下面我们就来看看详细的教程。

软件名称:SolidWorks 2017 SP0 官方中文免费版(附破解文件)软件大小:12.7GB更新时间:2017-02-27

1、比如我要把绘制好的图形调高,这里我要把四根立柱由1700mm调高到2000mm

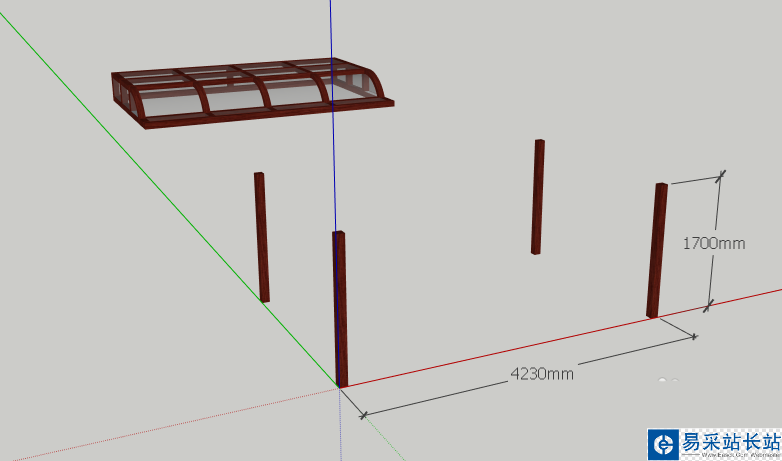

2、我们的目的是要直接得到我们想要修改四根立柱的尺寸。其他不变,我们先把阳光房的房顶移开,移开后如图。

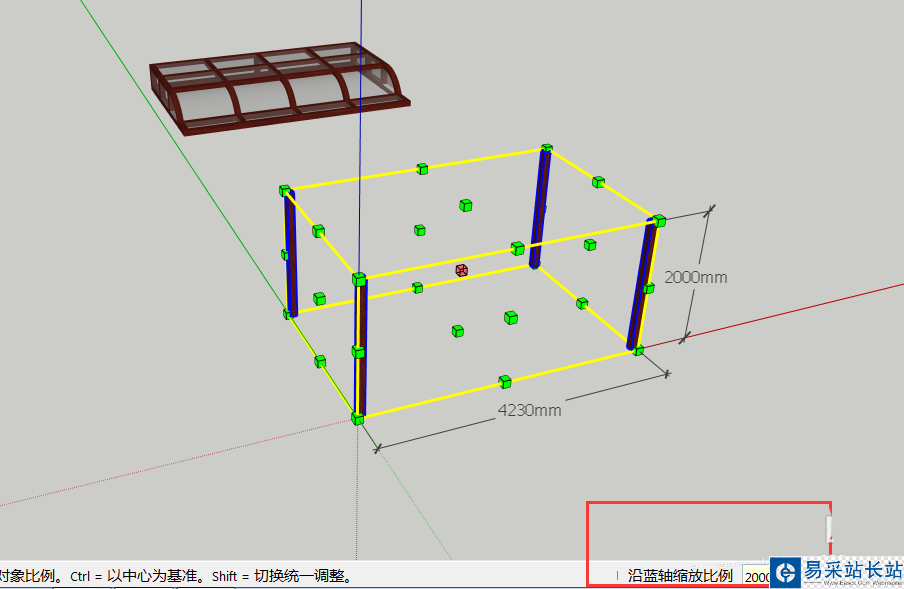

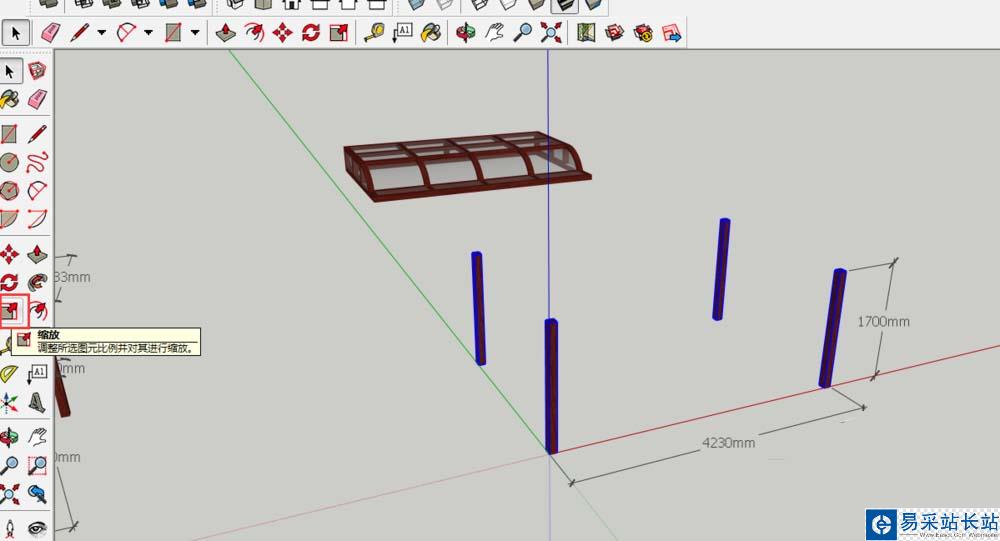

3、选择四根立柱,然后选择缩放工具,这时四根立柱就像一个整体,出现九个控制点,我们用缩放工具选择正中间的一个控制点。然后往上拉伸一点点,松开鼠标在右下角的数值框输入2000mm,按键盘上的回车键,(输入的数值一定要带单位,否则图形会以倍数缩放),此时四根立柱的高度如图所示,

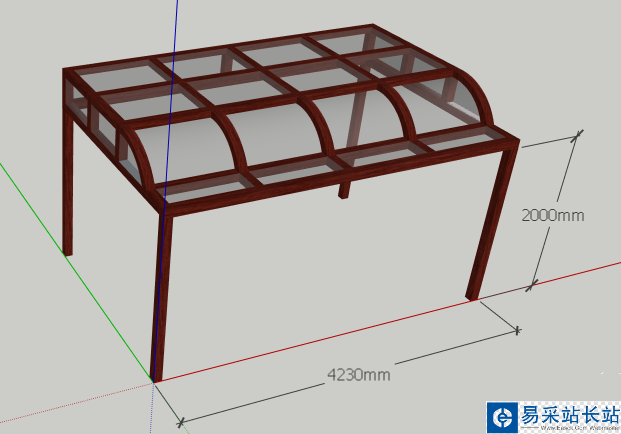

4、之后把之前移开的房顶,移回来就可以了。

以上就是 sw设置尺寸的教程,希望大家喜欢,请继续关注错新站长站。
