Solidworks图纸下公差怎么标注成正数?

2024-07-16 17:23:29
字体:
来源:转载
供稿:网友

Solidworks图纸标注是很常用的,该怎么标注小公差并标注成正值呢?下面我们就来看看详细的教程。

软件名称:SolidWorks 2017 SP0 官方中文免费版(附破解文件)软件大小:12.7GB更新时间:2017-02-27

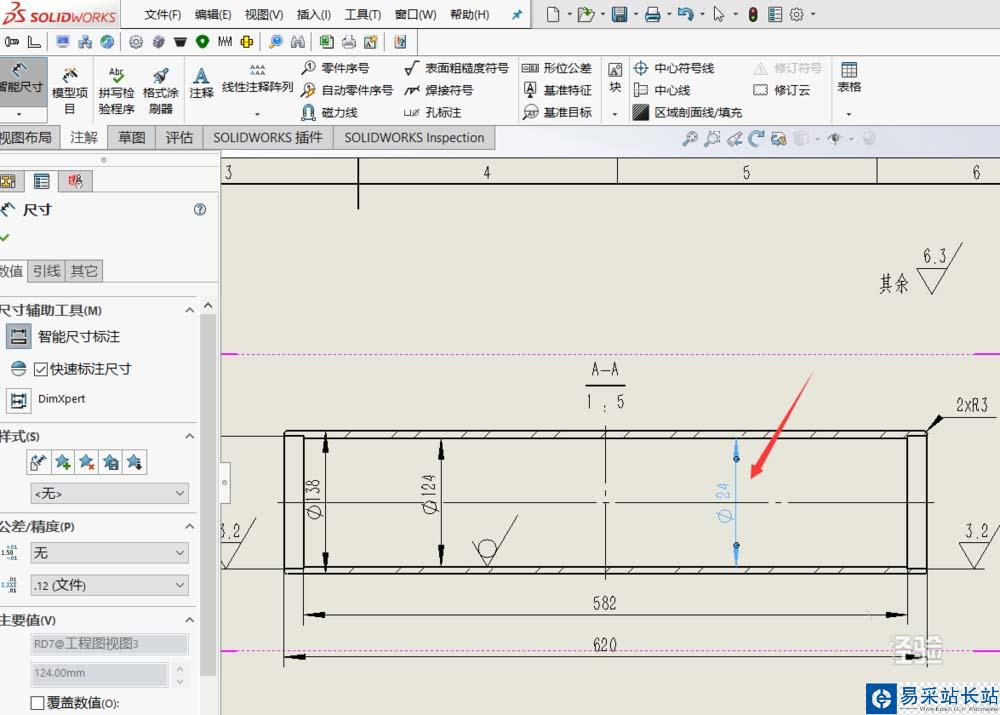

1、我们先进入Solidworks的工程图里面,然后选择注解下来的智能尺寸。

2、然后将需要标注公差的地方先标注好尺寸。

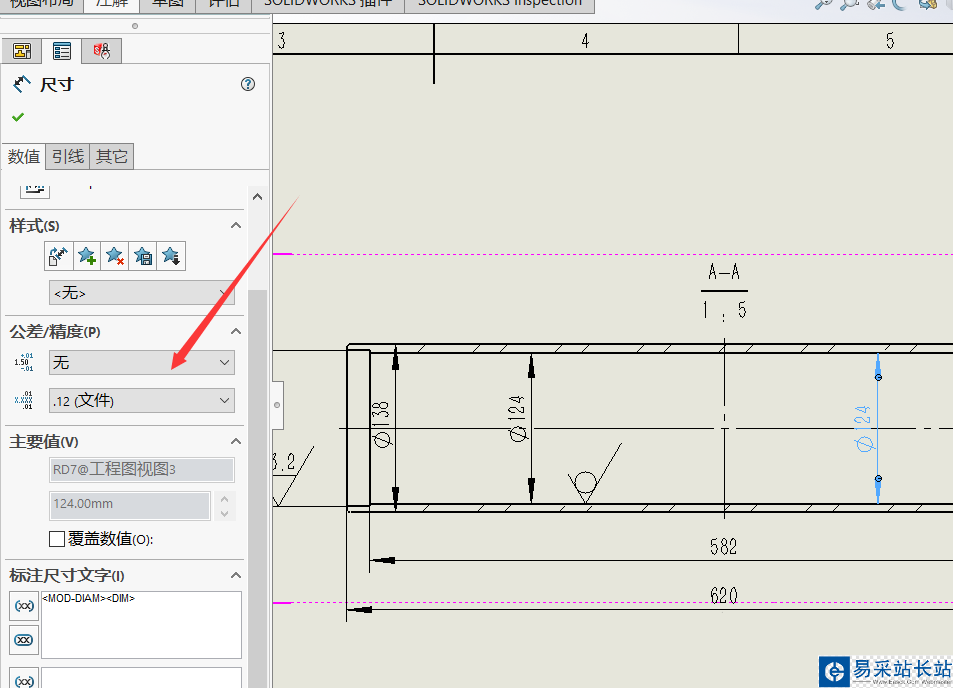

3、之后在左侧尺寸栏里找到公差和进度。

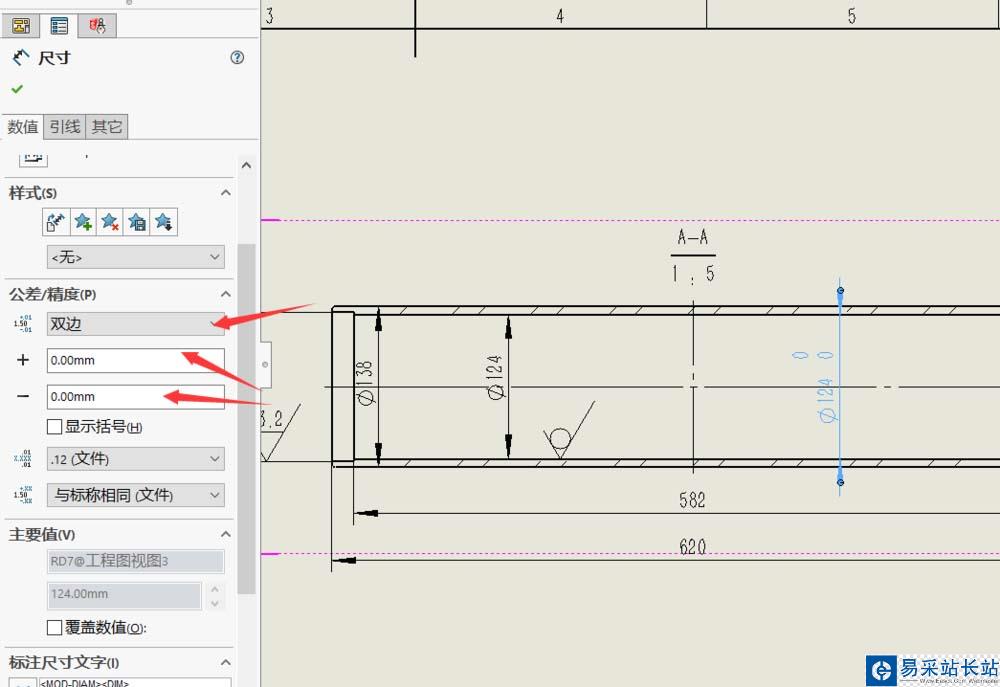

4、然后我们选择标注样式为双边即可,这样可以手动修改。

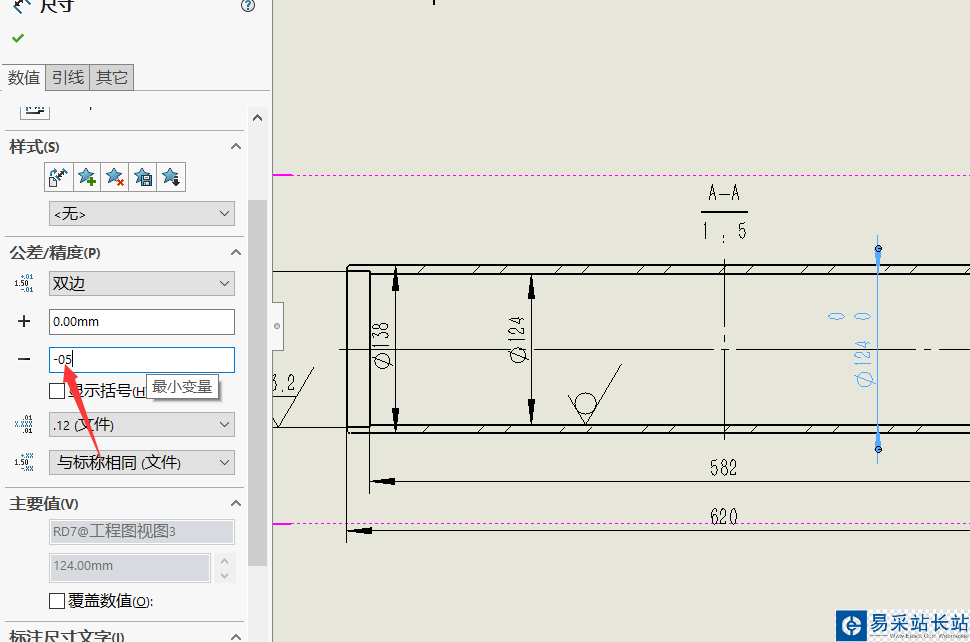

5、然后在这边可以看到两个公差栏,上面一栏有个+号,下面一栏有个减号。

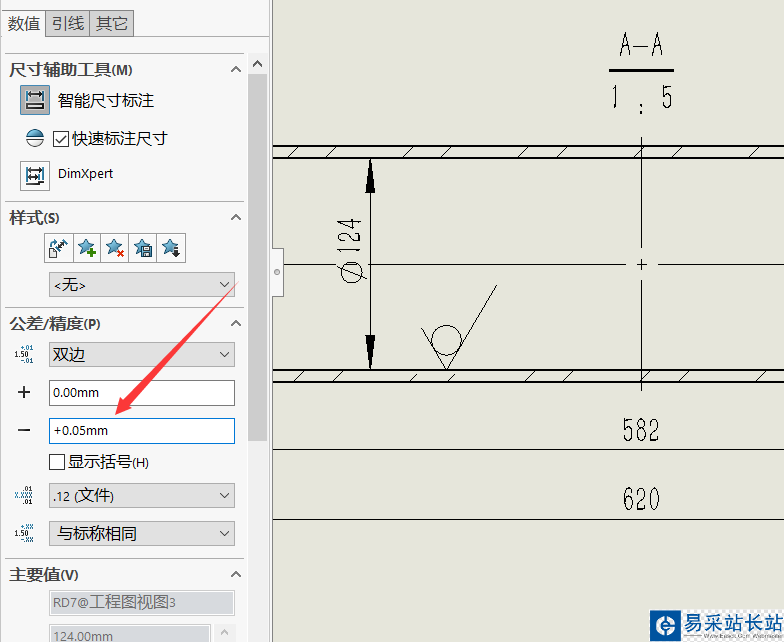

6、标注成正值很简单,在下面一栏的数字前面之间输入一个加号,再输入数字即可。

以上就是Solidworks下公差标注成正数的教程,希望大家喜欢,请继续关注错新站长站。
