Solidworks怎么使用椭圆命令? sw画椭圆图形的教程

Solidworks绘制草图的时候，想要画一个椭圆形，该怎么画呢？下面我们就来看看详细的教程。

软件名称：SolidWorks 2017 SP0 官方中文免费版(附破解文件)软件大小：12.7GB更新时间：2017-02-27

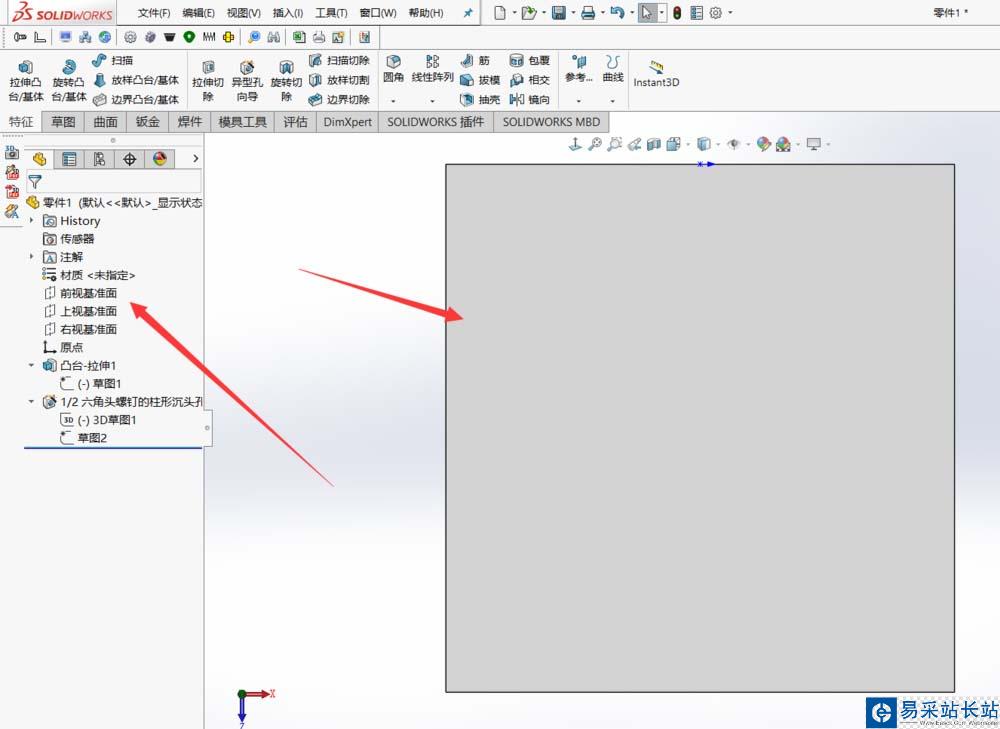

1、我们先要选择一个基准面，可以是三视图的其中一个，或者如果在零件表面上画椭圆，就选择额零件的表面。

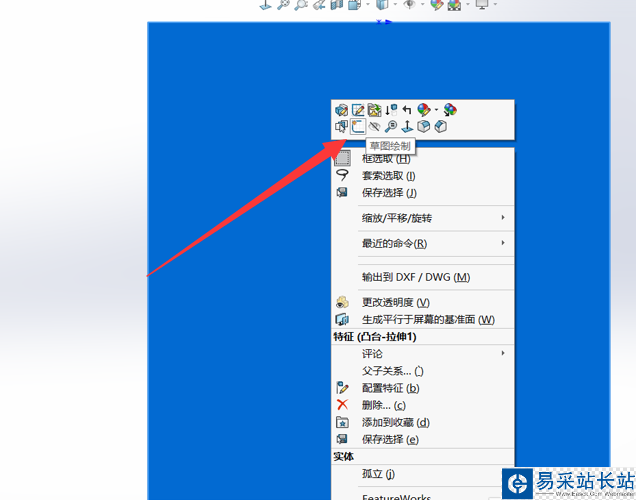

2、之后直接右击，点击绘制草图。

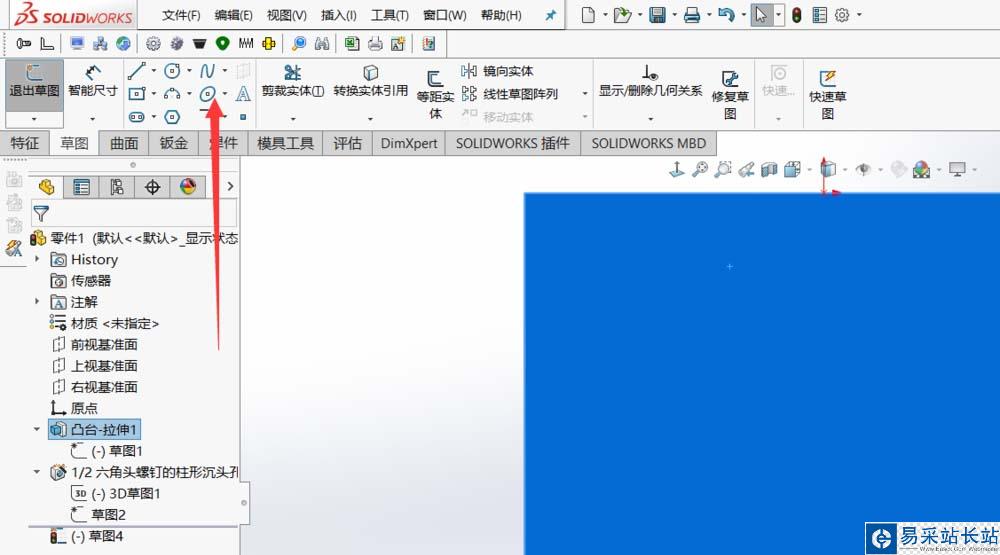

3、在草图的命令栏里面可以找到椭圆命令的这个快捷命令。

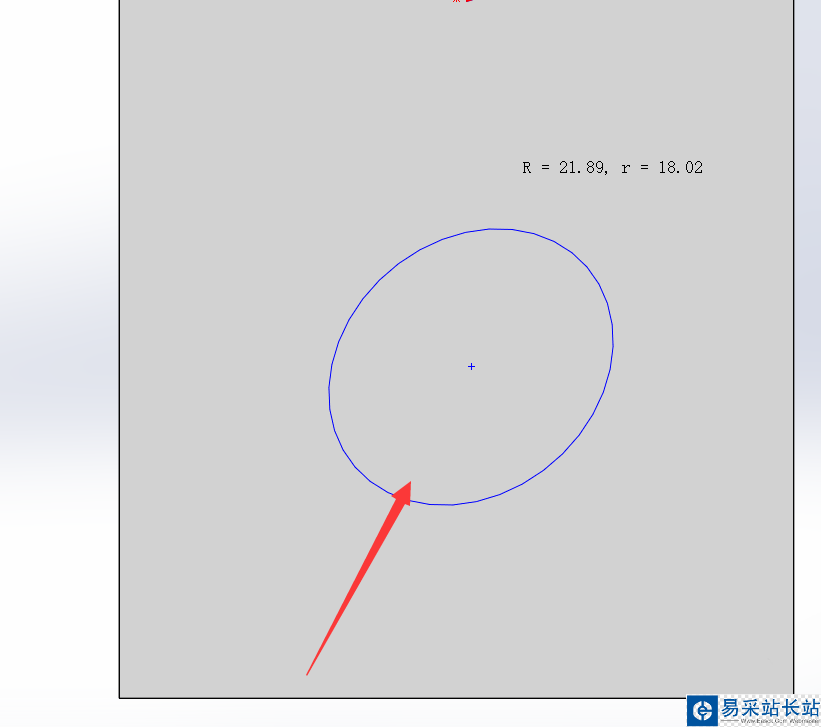

4、之后我们先随便在选择的基准面上绘制一个椭圆。

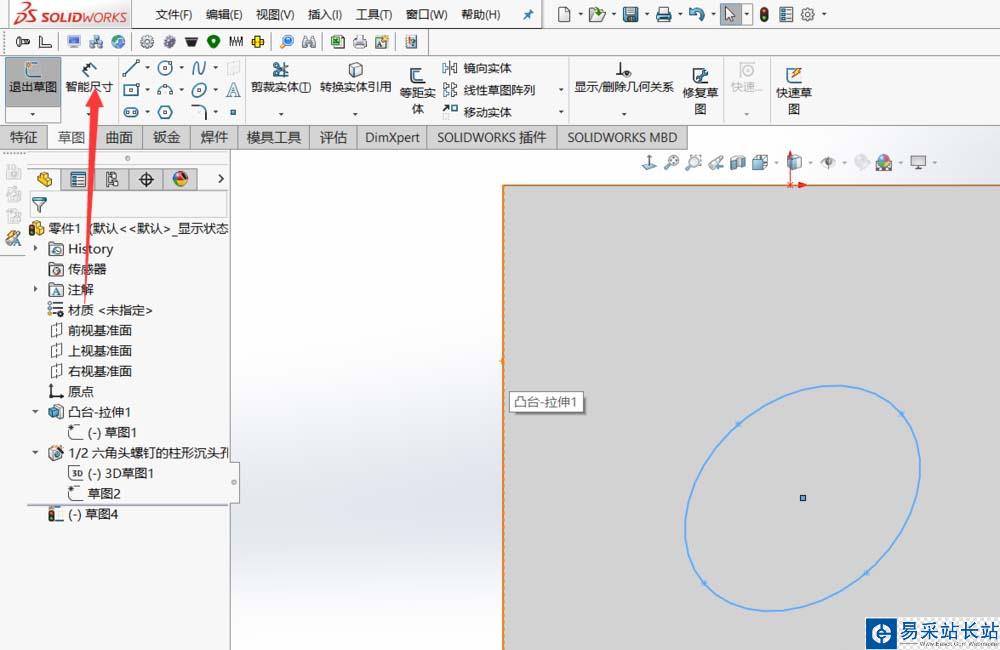

5、然后选择草图命令里的智能尺寸。

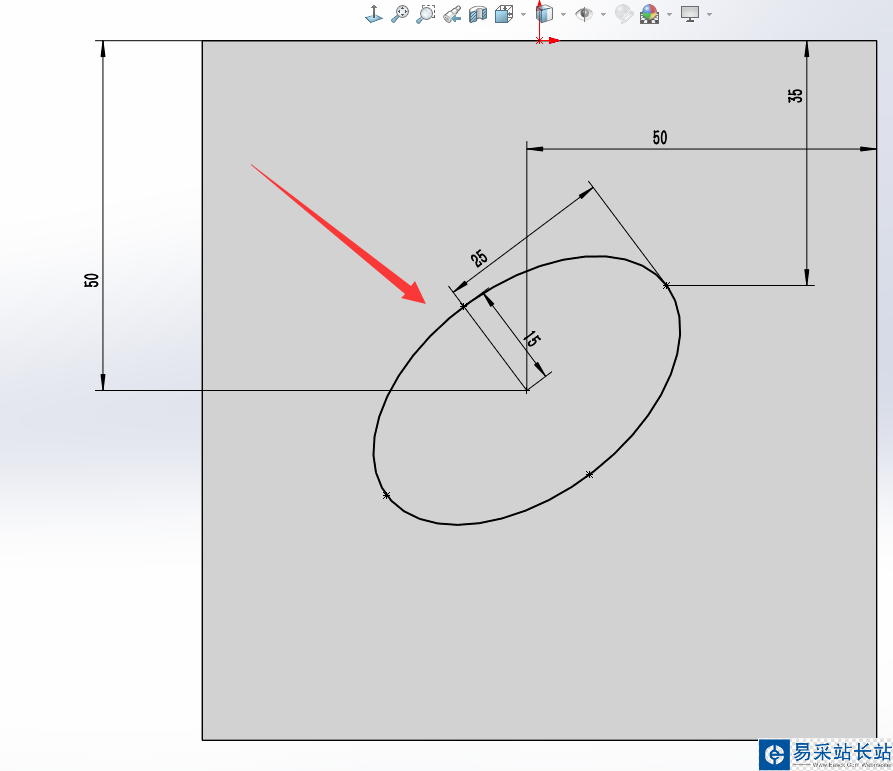

6、然后把椭圆圆心的位置，两条轴的大小以及位置依次定位，就是草图线条变成黑色，之后就可以退出草图，对做好的椭圆做拉伸切除等命令了。

以上就是sw画椭圆图形的教程，希望大家喜欢，请继续关注错新站长站。
