sw怎么制作NPT螺纹? solidworks中锥管螺纹的绘制方法

solidworks中想要给模型插入螺纹，该怎么制作npt螺纹呢？下面我们就俩看看详细的教程。

软件名称：SolidWorks 2017 SP0 官方中文免费版(附破解文件)软件大小：12.7GB更新时间：2017-02-27

1、为了演示，我先建立了一个插入螺纹的基体模型，我要在这个面上插入3/8NPT螺纹，如图所示

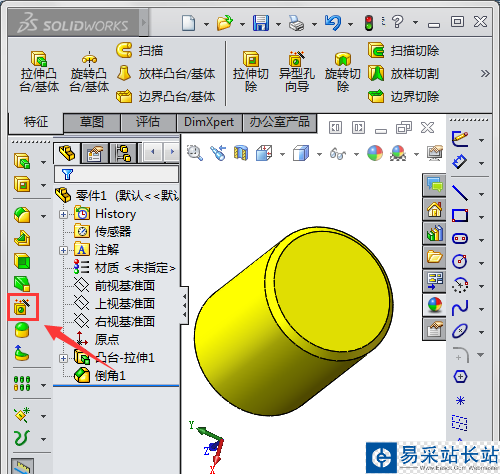

2、在特征工具条中，选择异型孔命令，如图所示

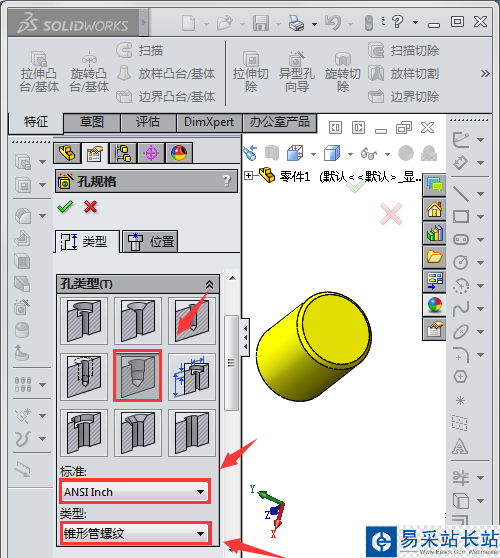

3、选择锥形孔命令，选择ANSI Inch标准，类型为锥形管螺纹，如图所示

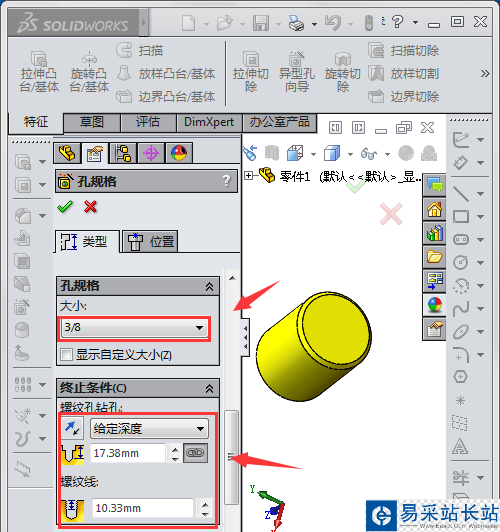

4、设置孔规格，和螺纹钻孔深度和攻丝深度，如图所示

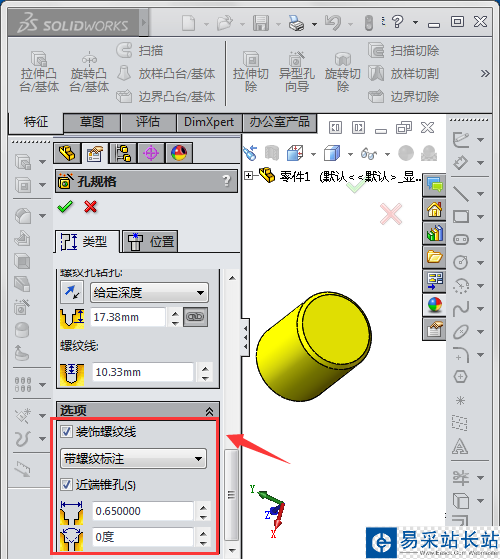

5、设置装饰螺纹先和近段倒角，如图所示

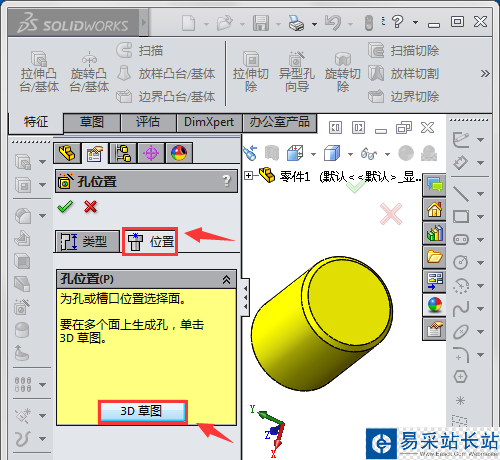

6、选择打孔位置，在面上打孔，如图所示

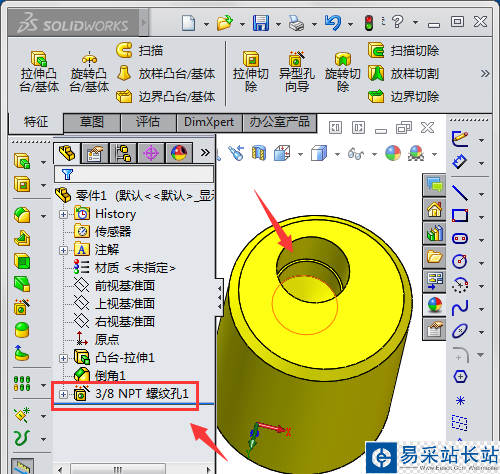

7、3/8NPT螺纹孔就打好了 ，如图所示

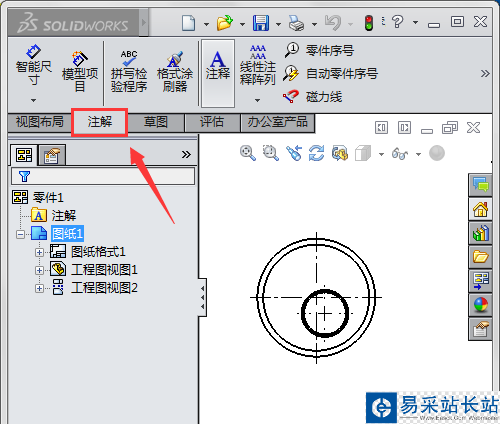

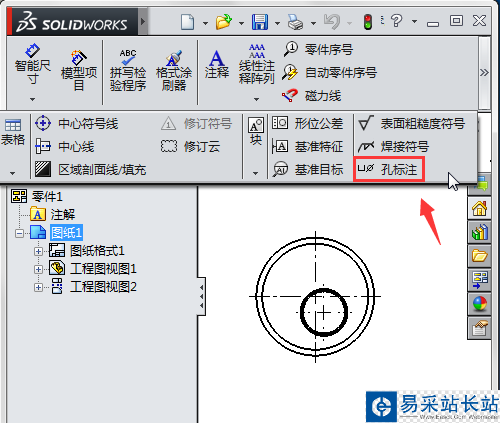

8、在工程图，注释中，点击孔标注，如图所示

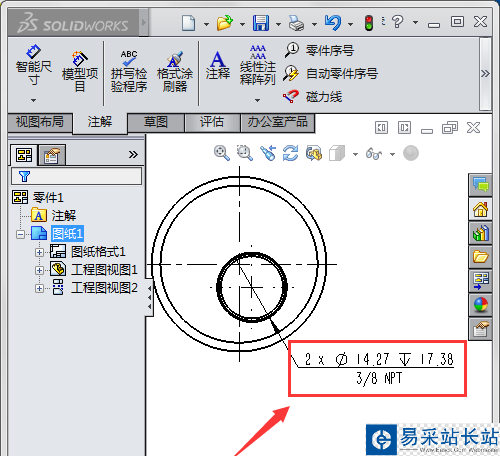

9、3/8 NPT螺纹孔，在工程图中就标注好了，如图所示

以上就是solidworks中npt螺纹的制作方法，希望大家喜欢，请继续关注错新站长站。
