ProE实体怎么环形折弯? ProE制作车轮外胎的教程

ProE中的实体系那个药环形折弯，该怎么操作呢？想摸我门就来看看详细的教程。

软件名称：Pro-E(PRO ENGINEER WILDFIRE) V5.0野火版 免费安装特别版软件大小：312.2MB更新时间：2014-04-07

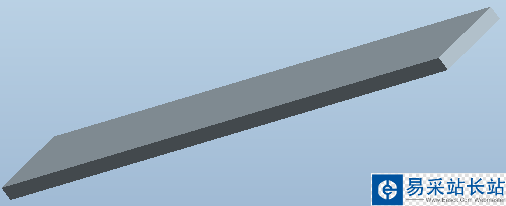

1、创建如图所示的长方体，外形尺寸可自行决定。

2、在长方体侧面上切出一个个凹槽，可先拉伸切出其中一个凹槽，然后用阵列方法实现下图中的效果。

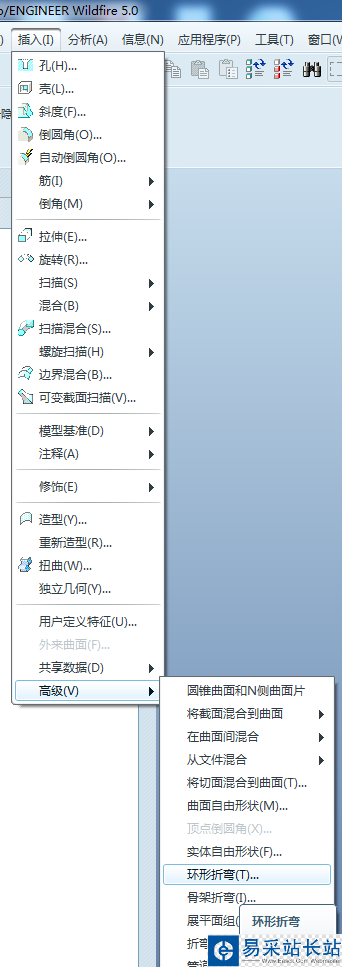

3、依次点击菜单栏的插入-高级-环形折弯，进入环形折弯的操作界面，过程如下图所示。

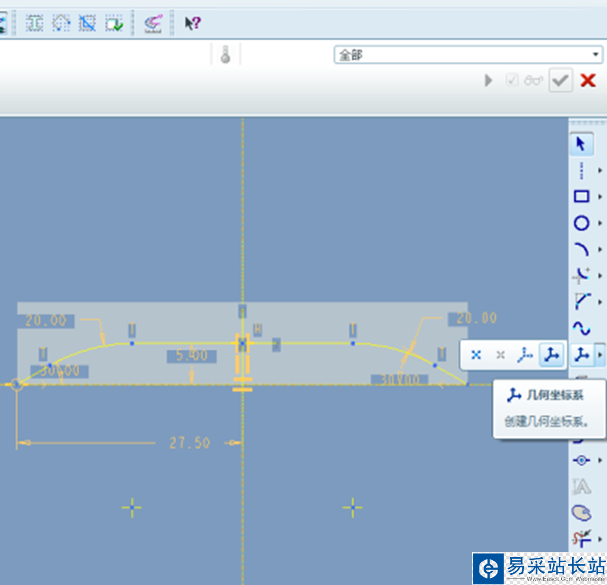

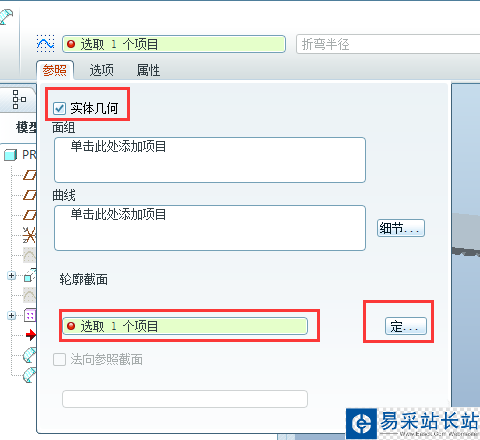

4、在环形折弯属性窗口，勾选 “实体几何”，点击“轮廓截面”按钮后面的“定义”，选取一个端面进行绘制截面形状，截面形状必须是开放的，且必须添加一个几何坐标系，其定义及草绘过程如下图所示。

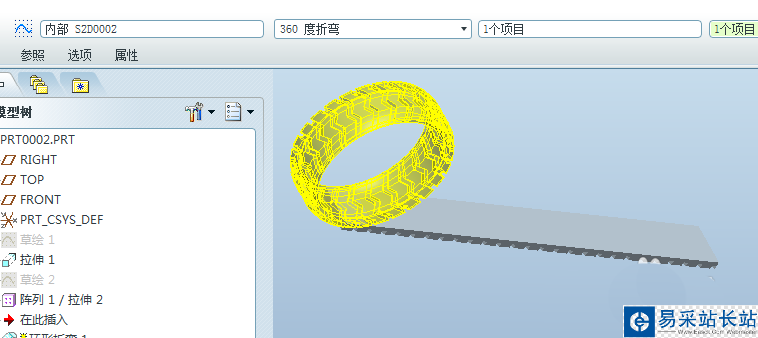

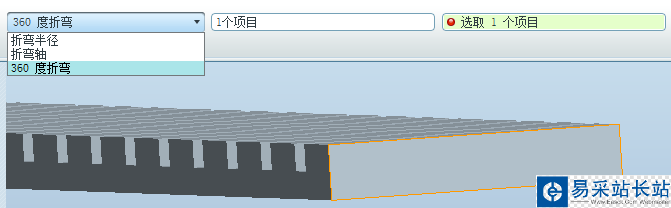

5、折弯形式栏选择第三个“360度折弯”，后面的两个框中分别选择两个端面，即轮廓截面所在平面，其设置过程及预览效果如下图所示。

以上就是ProE对实体进行环形折弯的教程，希望大家喜欢，请继续关注错新站长站。
