proe唇特征怎么创建? proe中创建唇特征的教程

2024-07-16 17:22:43

字体：大中小

来源：转载

供稿：网友

proe中创建的零件想要添加唇特征，该怎么添加呢？下面我们就来看看详细的教程。

软件名称：proe5.0破解文件含32位/64位免费版软件大小：44.3KB更新时间：2015-04-08

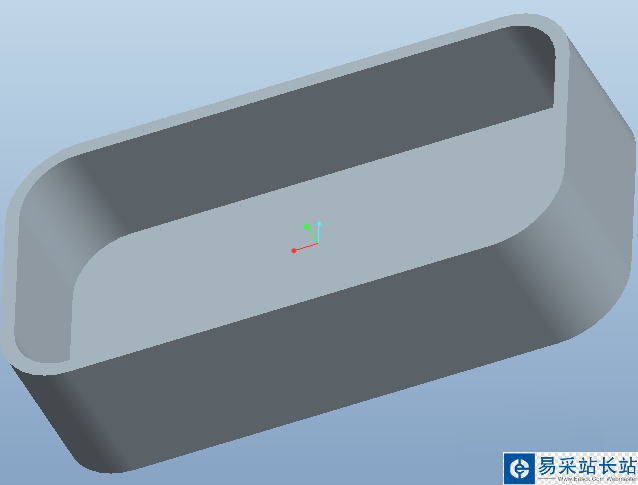

1、通过拉伸实体、拉伸切除材料、及倒圆角命令，绘制如下所示的开口容器，本文在该容器的开口端创建 “唇”特征。

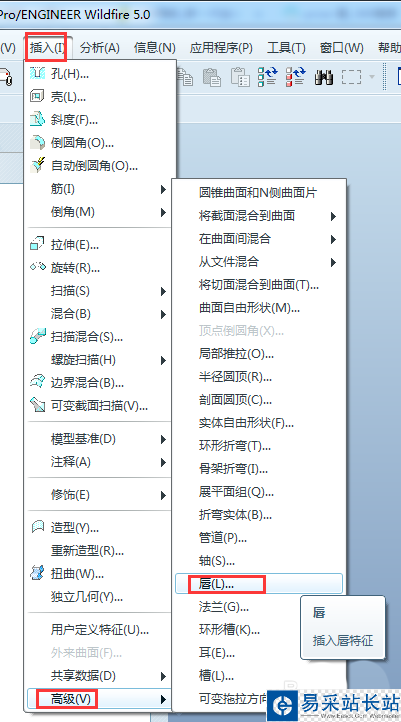

2、在主菜单栏中依次点击“插入”-“高级”-“唇”命令，操作方法如下图所示。

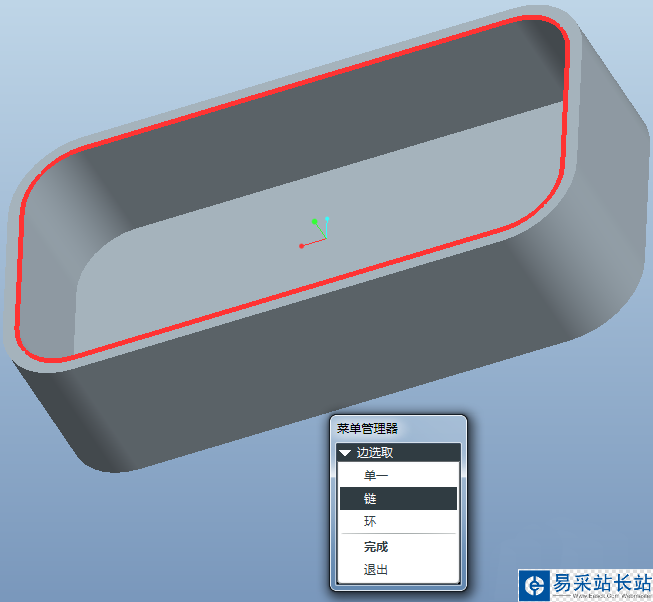

3、系统会打开唇的菜单管理器，“边选取”项选择“链”，根据提示选取开口端面的内边，选好后，点击完成退出“边选取”。

4、根据系统提示输入偏移值，即“唇”的高度，操作过程如下图所示。

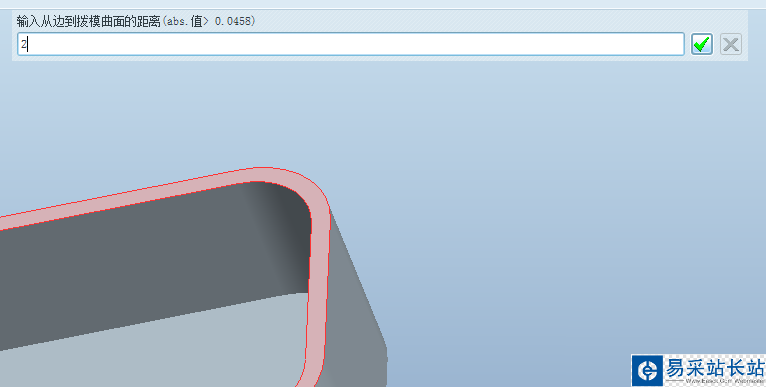

5、根据系统提示输入边到拔摸曲面的距离，即“唇”的宽度，操作过程如下图所示。

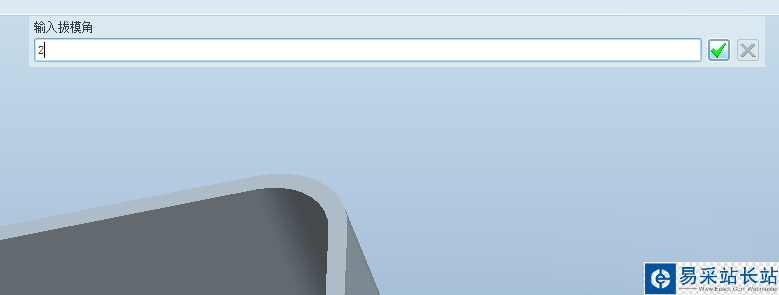

6、根据系统提示输入拔摸角，即“唇”的倾斜角度，操作过程如下图所示，最终完成后的效果见简介中的效果图。

注意事项：

在主菜单中的“插入”-“高级”中的“唇”特征，只有在allow_anatomic_features配置为yes时才可用。

配置方法为：找到安装目录/text/config.pro（若没有该文件，现场添加一个也行），用记事本打开，添加一行allow_anatomic_features yes即可。

以上就是proe新建proe唇特征的教程，希望大家喜欢，请继续关注错新站长站。
