SolidWorks草图怎么导出标准三视图?

SolidWorks中想要将零件图导出为三视图，该怎么导出恩？下面我们就来看看详细的教程。

软件名称：SolidWorks 2009 SP0 32位/64位 免费中文安装版(附安装教程)软件大小：4.67GB更新时间：2017-07-17

1、打开你建好的零件模型。

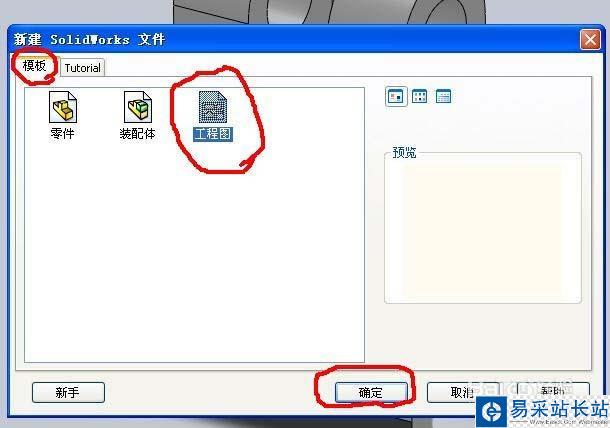

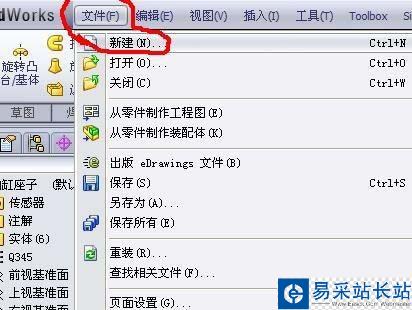

2、选择文件---新建选项，点开。弹出新建SolidWorks文件，此处选择模板--工程图，然后点击确定。

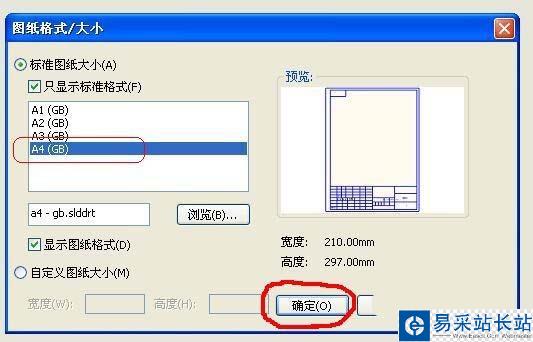

3、图纸格式选择（看你零件的尺寸来匹配图纸格式的大小），此处选择A4，点击确定。

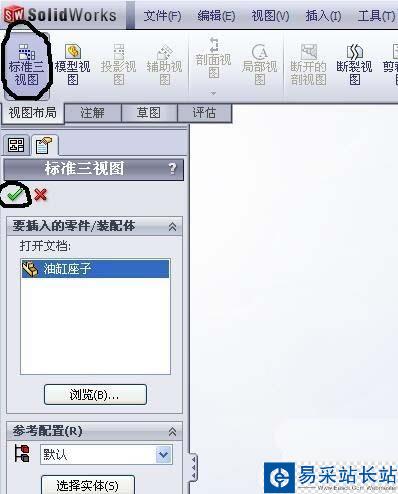

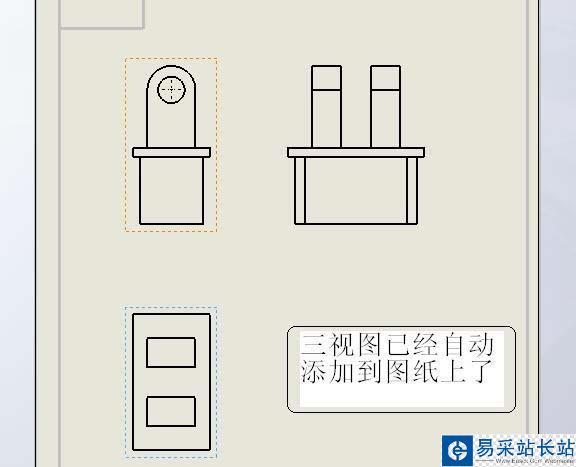

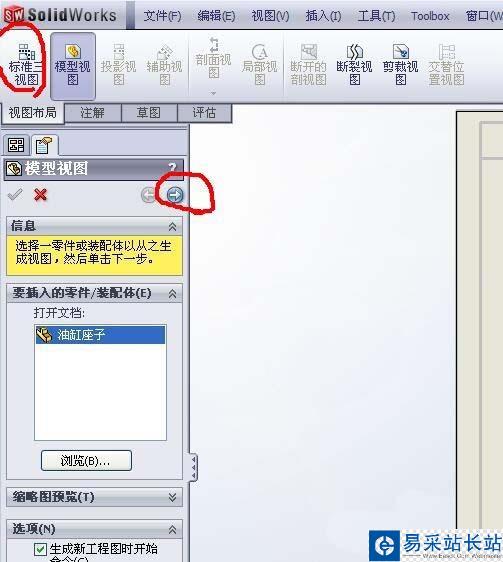

4、选择标准三视图选项，然后点标准三视图下面的对号，就能看到三视图已经自动分配到了图框中了。

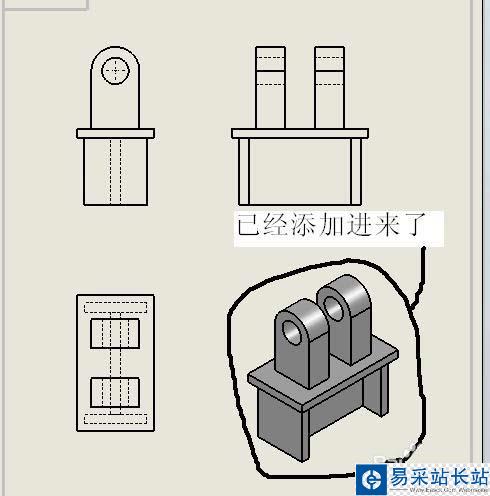

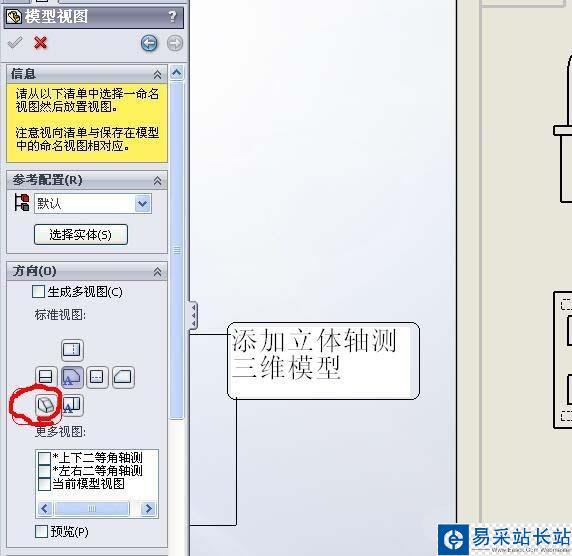

5、为了图纸的清晰完整，让读图的人一眼就能看出图纸是什么零件，添加一个三维模型的轴测图至关重要。这里选择轴测图，就能自定义添加立体模型了，往图纸适当的位置点一下，就完成了。

以上就是SolidWorks三视图的制作方法，希望大家喜欢，请继续关注错新站长站。
