solidworks怎么倒角并标注?

在solidworks怎么标注倒角呢，倒角有两种类型，一种是倒圆角，一种是倒斜角。倒圆角太简单，直接用智能尺寸标注即可，这里就不介绍了。这里重点介绍标注倒斜角的方法。

软件名称：SolidWorks 2009 SP0 32位/64位 免费中文安装版(附安装教程)软件大小：4.67GB更新时间：2017-07-17

一、用智能尺寸中的倒斜角命令

1、打开一个solidworks工程图，笔者要标注这个倒斜角，如图所示

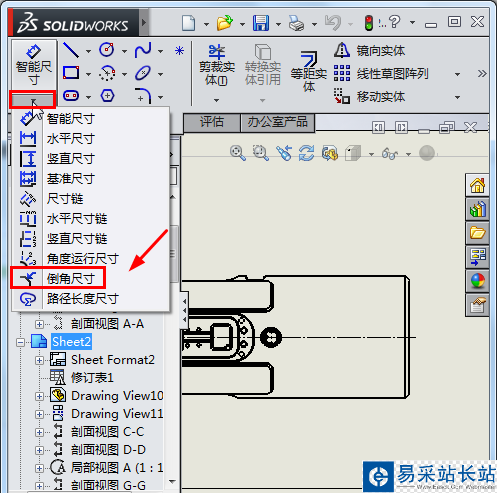

2、点击智能尺寸下面的三角形符号，打开下拉菜单，选择倒角标注，如图所示

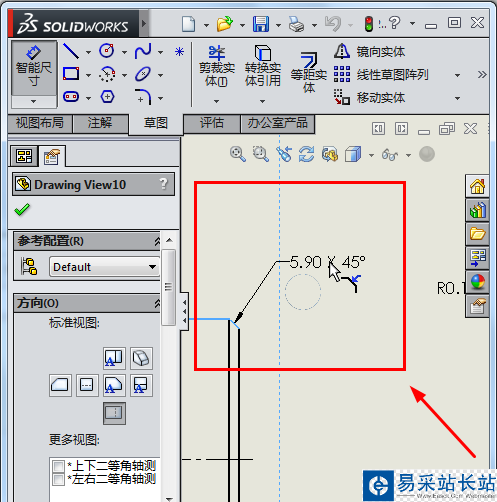

3、先选择斜线，再选择其它线，倒角就标注出来了，如图所示

二、用注释的方法标注

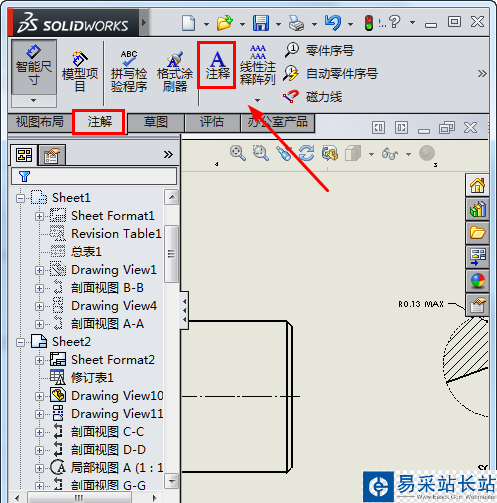

1、点击注释中的注释命令，如图所示

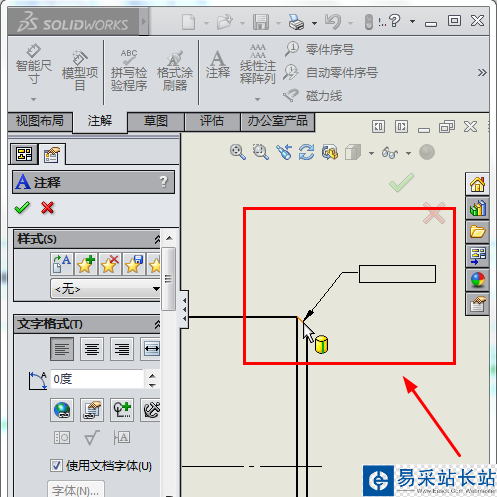

2、再倒角斜面上标注，如图所示

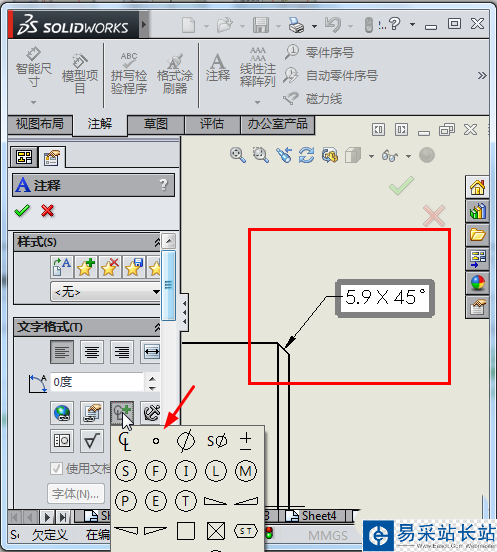

3、输入倒角参数，角度的符号在注释里选择插入即可，如图所示

三、直接用智能尺寸+输入标注

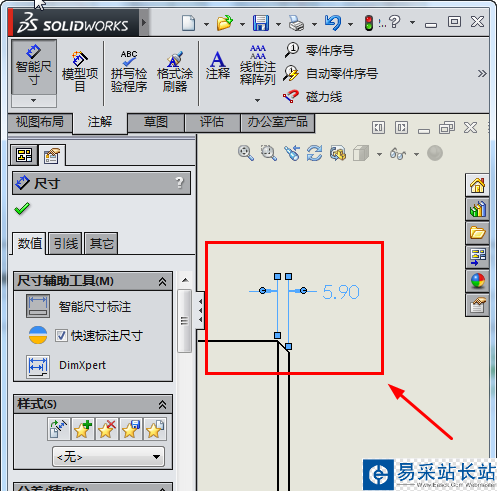

1、先用智能尺寸命令把这个尺寸标注出来，如图所示

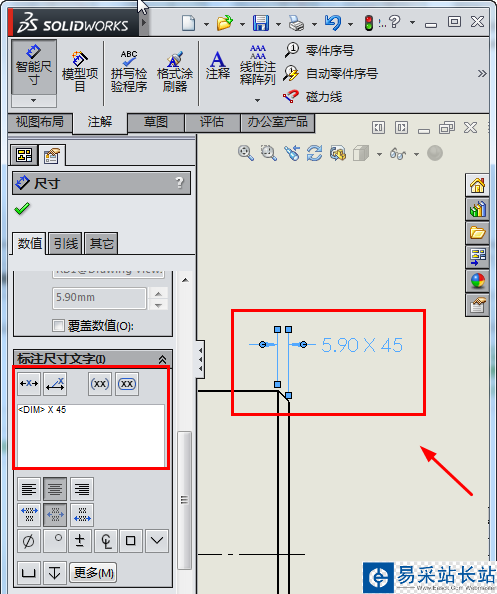

2、在标注尺寸文字中输入 X 45（根据自己设计确定度数）,如图所示

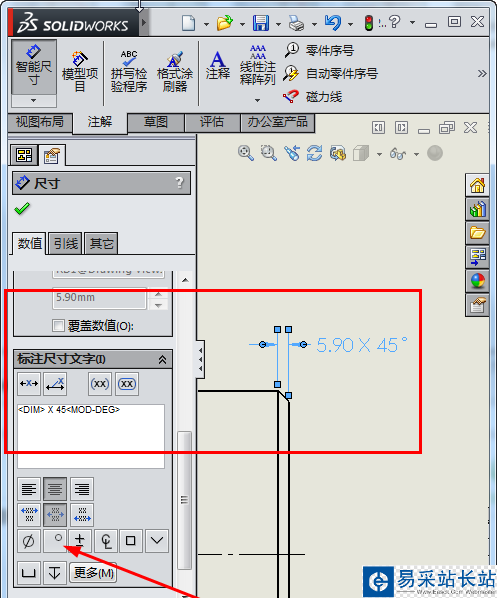

3、再下面添加度数的符号，如图所示

以上就是solidworks中标注倒角的教程，希望大家喜欢，请继续关注错新站长站。
