solidworks视图方向怎么调整? solidworks调整视图方向的教程

2024-07-16 17:21:43

字体：大中小

来源：转载

供稿：网友

solidworks零件在点击正视时，这显示的是水平正视状态，想要调整为垂直正视状态，该怎么调整呢？下面我们就来看看详细的教程。

软件名称：SolidWorks 2017 SP0 官方中文免费版(附破解文件)软件大小：12.7GB更新时间：2017-02-27

1、建好的solidworks模型，为了便于显示，将模型颜色设置为蓝色，将要调整的面设置为红色，如图所示

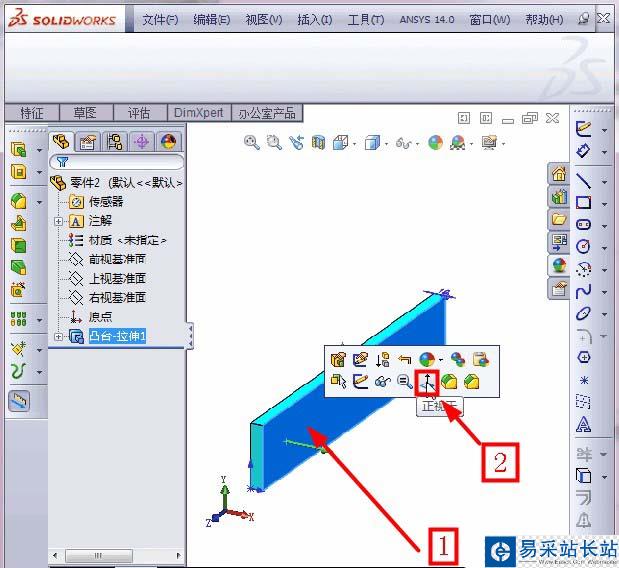

2、选择红色面，弹出对话框，点击“正视”按钮，如图所示

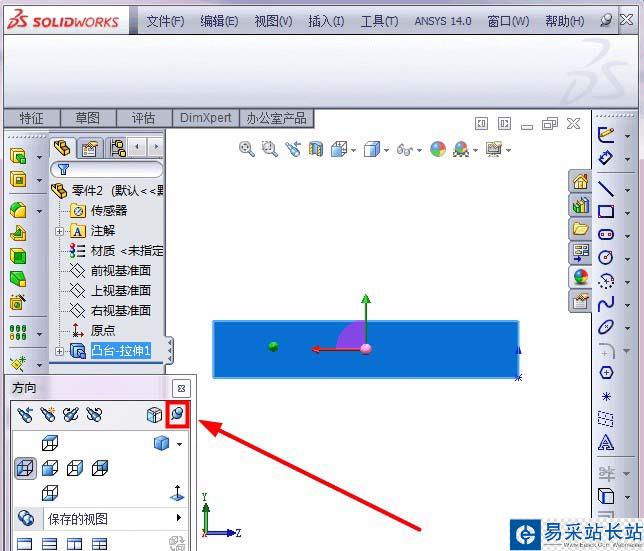

3、红色面已经“水平正视”于用户，如图所示，

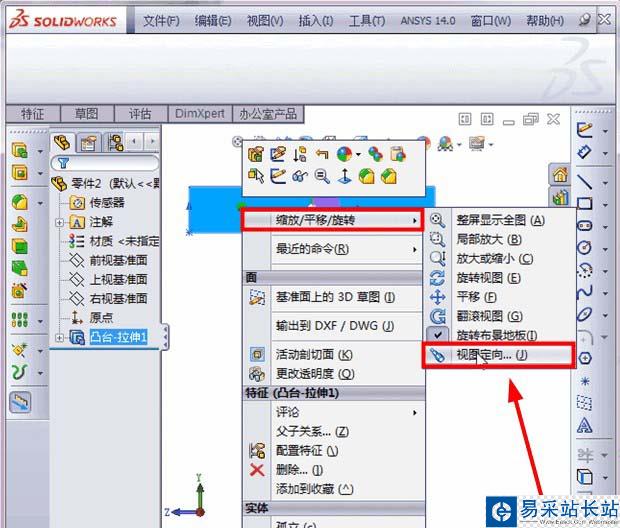

4、现在要将红色的面“垂直正视”，要如何操作呢？首先：选择红色面，右键，选择“缩放/平移/旋转”选项，再选择“视图定向”，如图所示

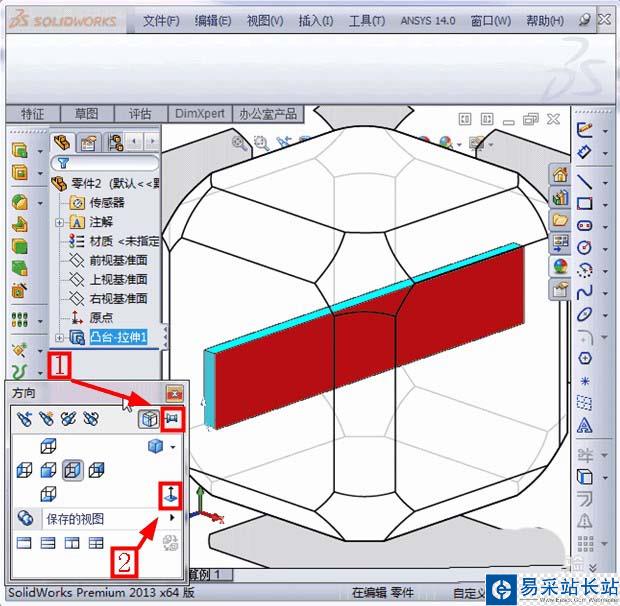

5、先点击“固定/取消固定对话框”，再点击“正视”按钮，如图所示

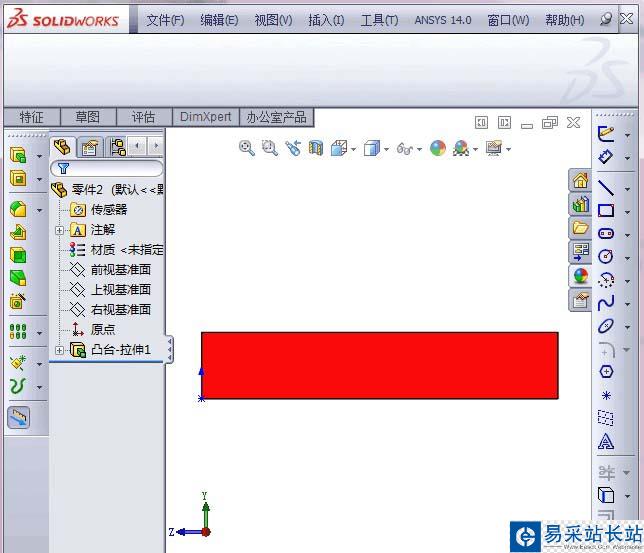

6、完成之后，如图所示，（注意，此时“固定/取消固定对话框”已经变了）

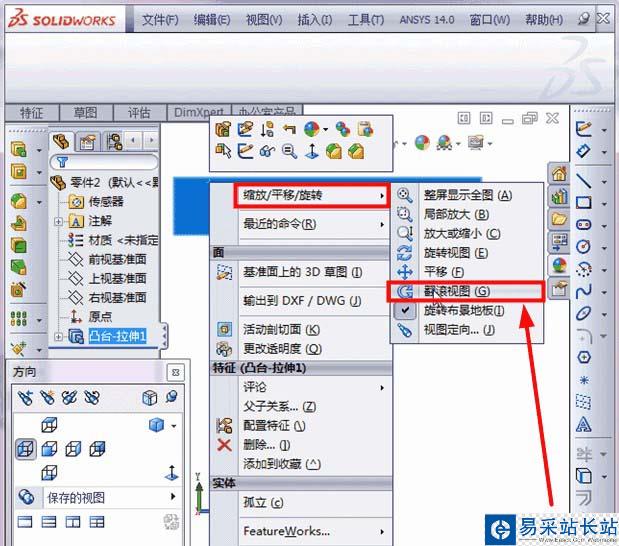

7、在选择红色面，右键，选择“缩放/平移/旋转”选项，再选择“翻转视图”，如图所示

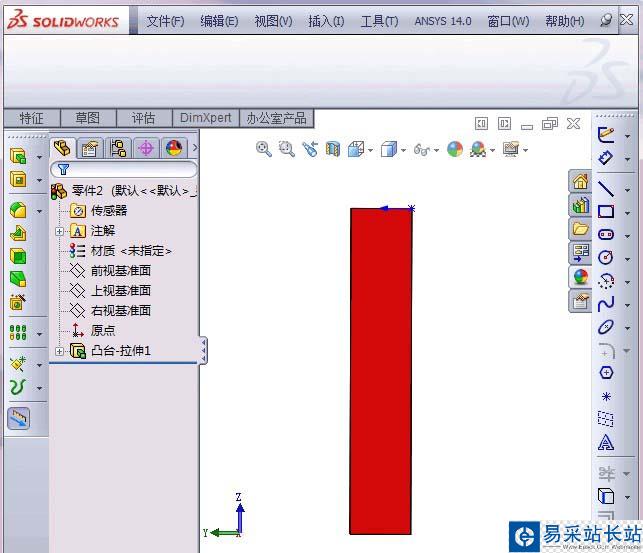

8、将红色面旋转到垂直位置，如图所示

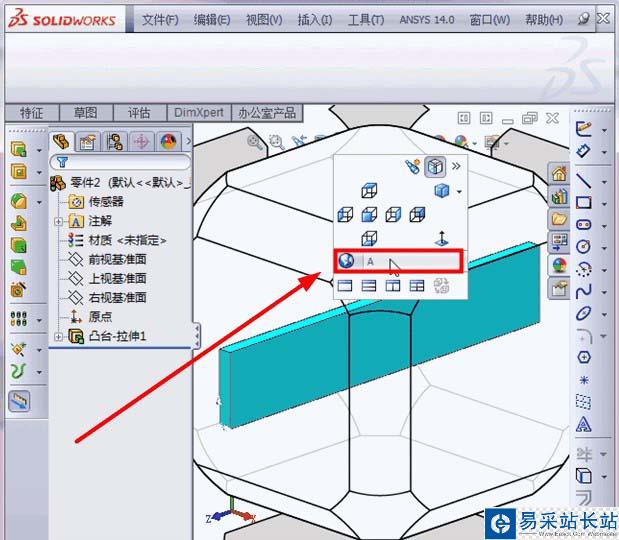

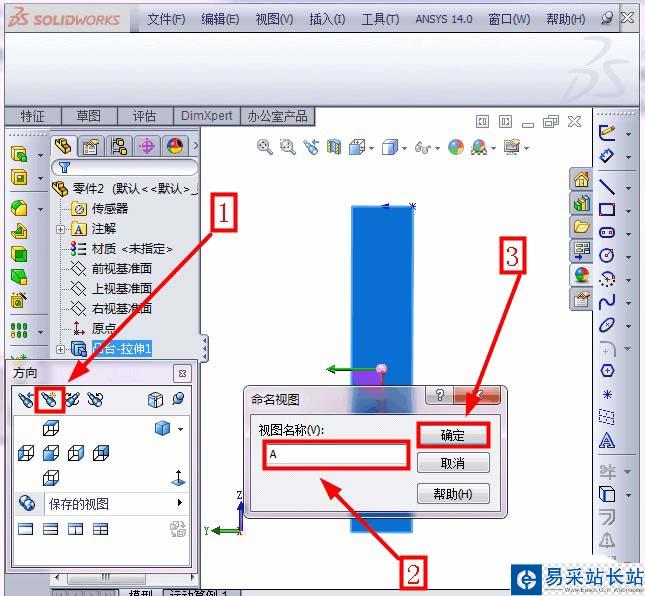

9、点击“新视图”按钮，弹出对话框，输入视图名字（这里假设为A视图），点击“确定”，如图所示

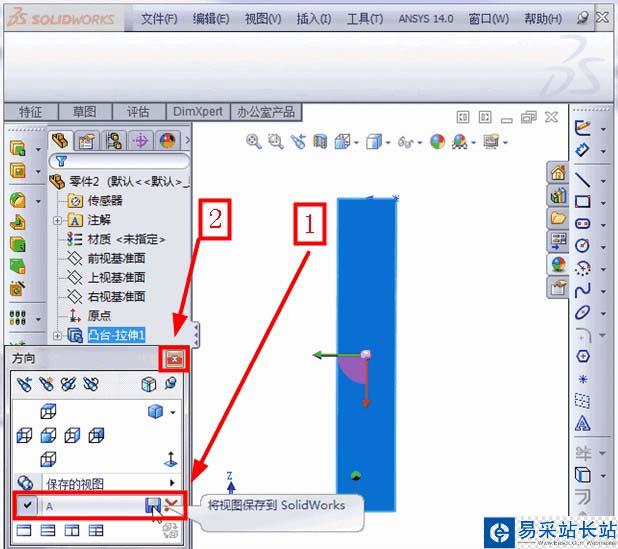

10、将新建的“A视图”保存在solidworks中，关闭对话框，如图所示

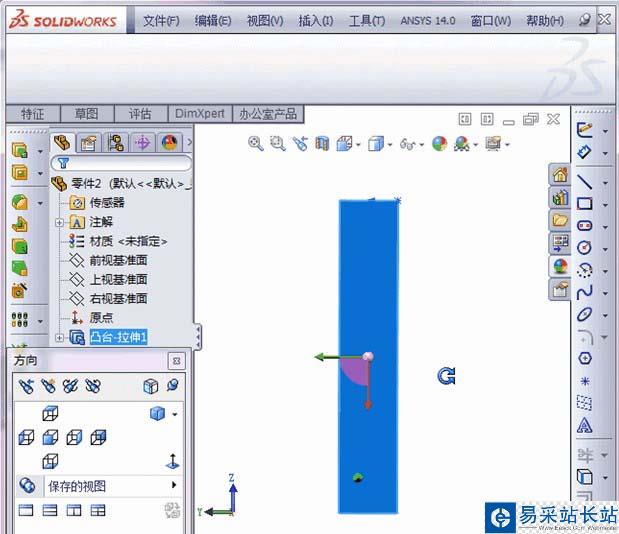

11、打开新建的“A视图”，如图所示

12、红色面“水平正视”已经变为“垂直正视”了

以上就是solidworks调整视图方向的教程，希望大家喜欢，请继续关注错新站长站。
