solidworks怎么绘制锥形的弹簧模型?

solidworks中想要画一个锥形的弹簧模型，该怎么画呢？下面我们就来看看详细得见哦爱称。

软件名称：SolidWorks 2017 SP0 官方中文免费版(附破解文件)软件大小：12.7GB更新时间：2017-02-27

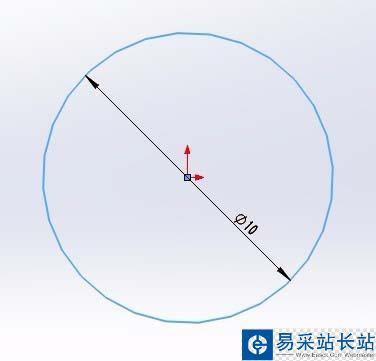

1、在我们画弹簧之前，需要先画一个圆。圆的直径就是我们即将要画的弹簧的内径。在草图绘制中绘制直径为10的圆

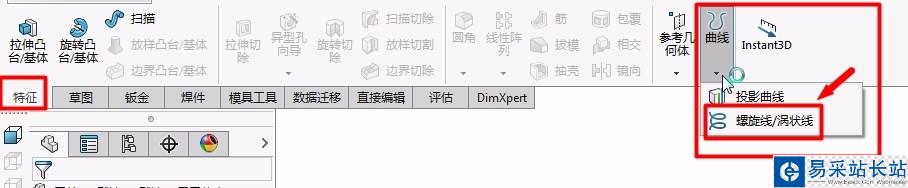

2、点击【特征】工具栏中【曲线】下拉菜单，选择【螺旋线/涡状线】功能。

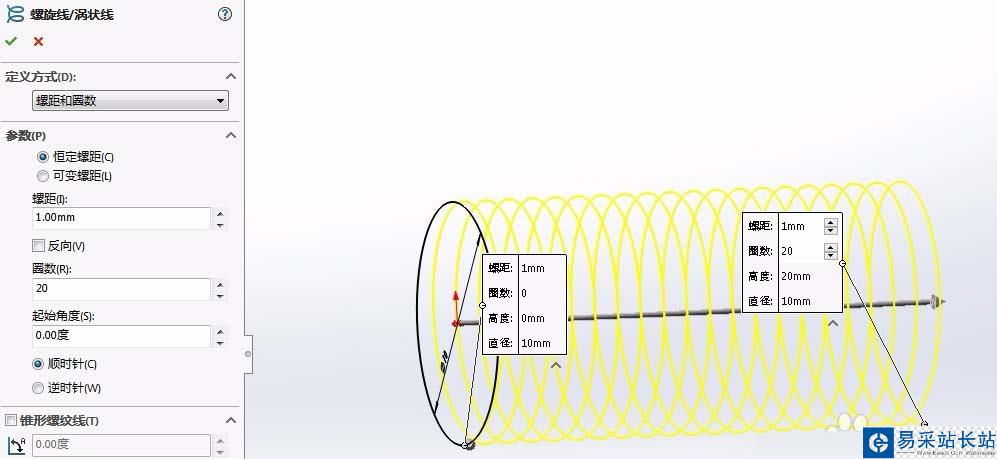

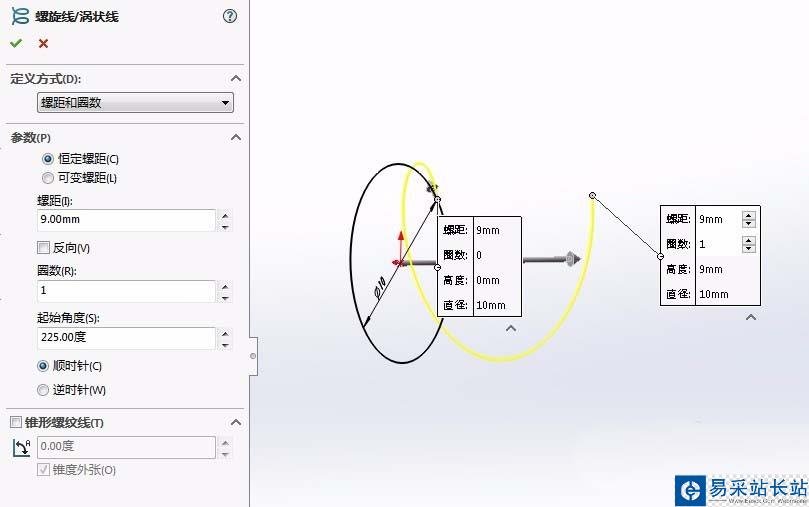

3、在弹出的设置对话框中对弹簧参数进行设置。设置完成后即可在绘图区看到弹簧大体轮廓的预览图。不过此时还只是一根线。

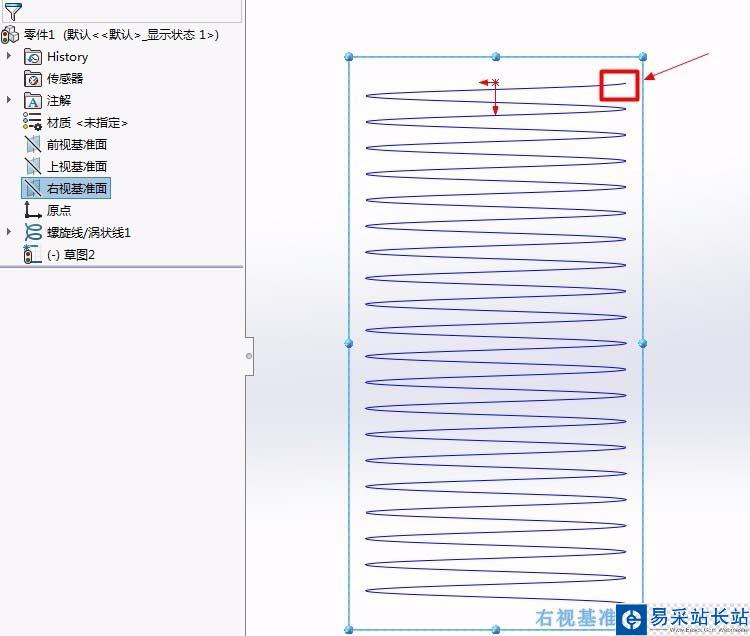

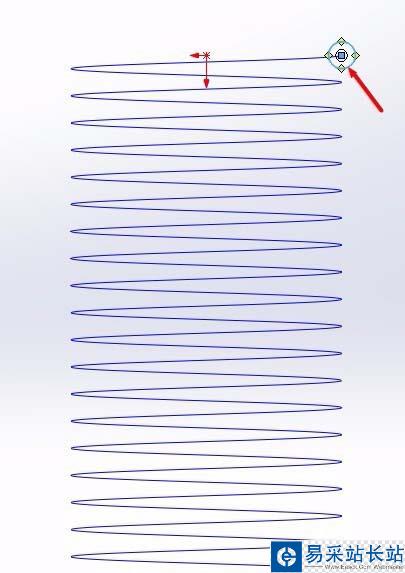

4、选择与弹簧开始位置垂直的基准面，点击草图绘制绘制一个小圆形，此时绘制的是弹簧的簧径。
