CREO3.0爆炸图怎么创建?

今天我们就来简单介绍一下CREO3.0中爆炸图的制作方法。

软件名称：PTC CREO 4.0 M020 64位 简体中文特别版(附破解文件+许可证文件+安装教程)软件大小：3.97MB更新时间：2017-06-30

1、在creo装配模式中，在小菜单如图所示中点击视图管理器，然后选择分解

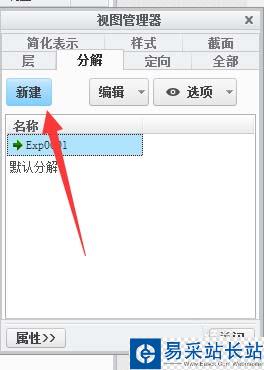

2、点击新建，双击鼠标中键或修改名称后双击中键确定

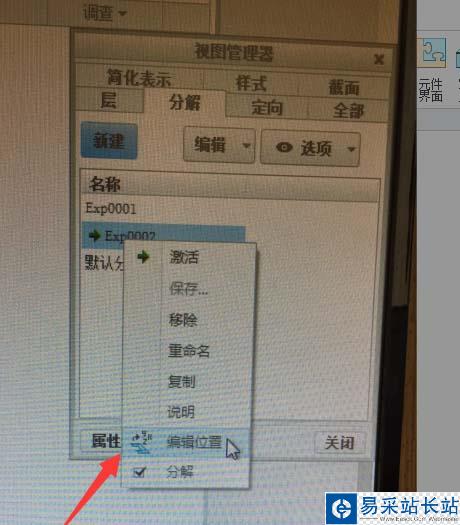

3、右键单击新建命令，选择编辑位置

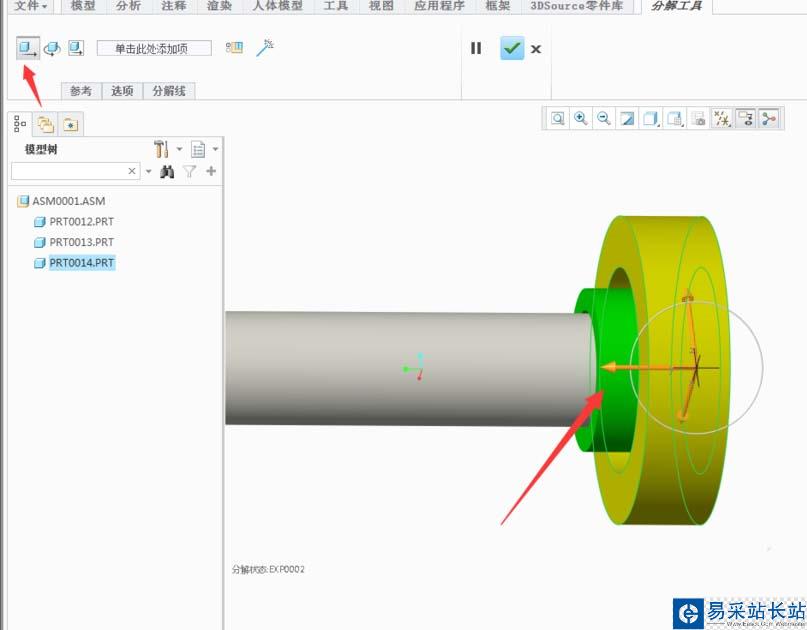

4、平移零件，选择一个或多个（ctrl）对象，鼠标放在方向箭头上平移要移动的方向

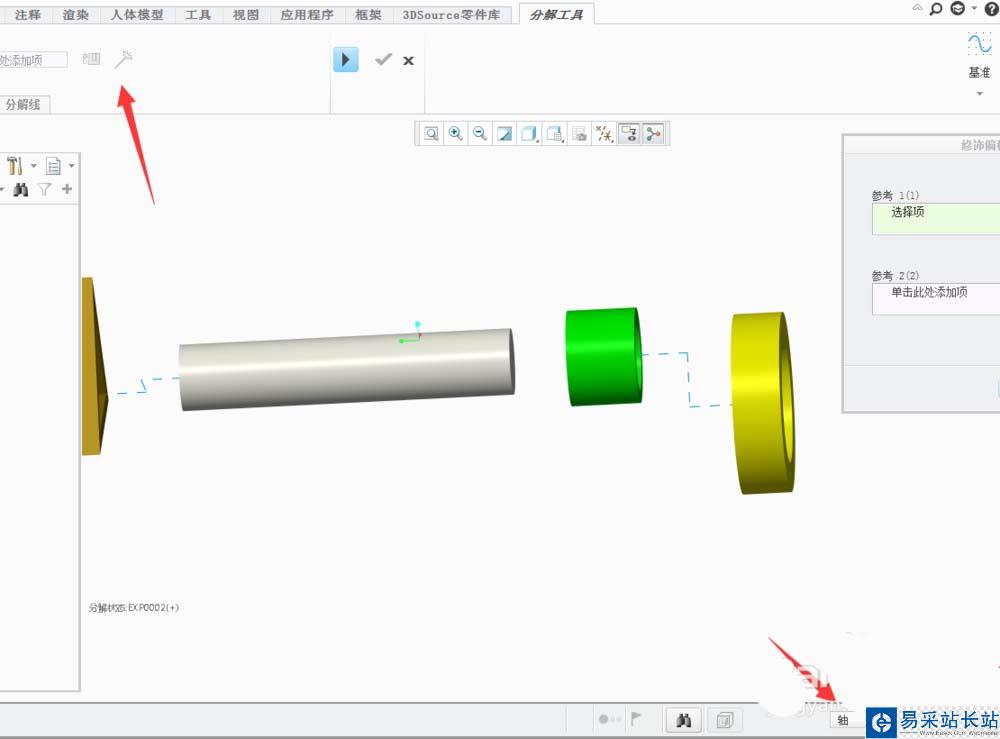

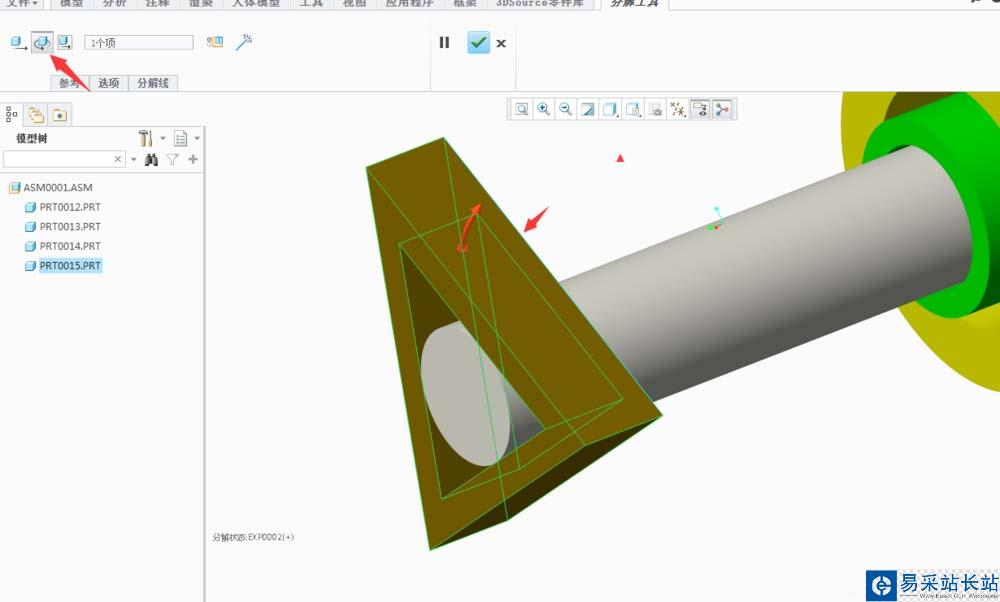

5、旋转零件，选择零件同上，然后点击如图旋转图标，这时会提示选择旋转轴，鼠标靠近边界即可加亮，点击即选中即可旋转

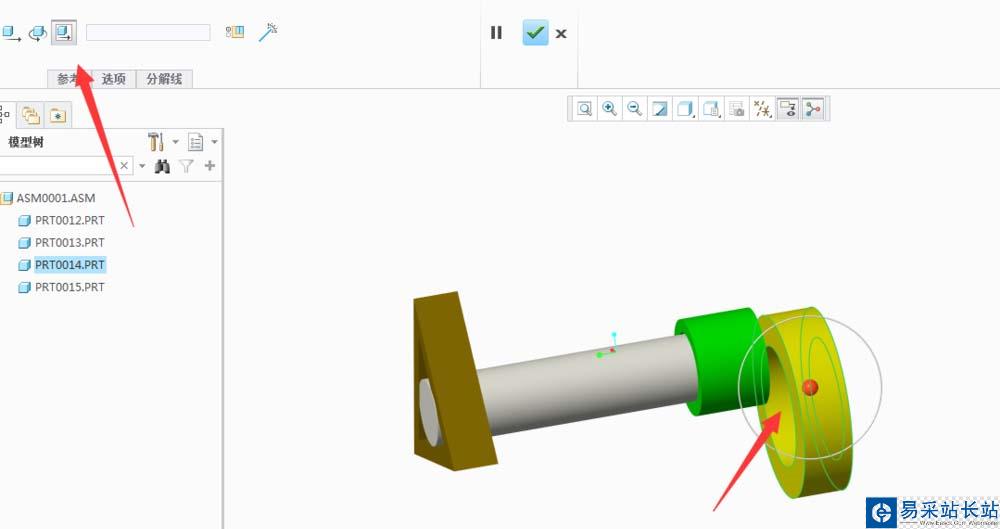

6、平移视图，就是无固定方向随意移动，鼠标点红心移动

7、偏移线，可以用引线来表达分解关系，如果是圆状图形，选择轴

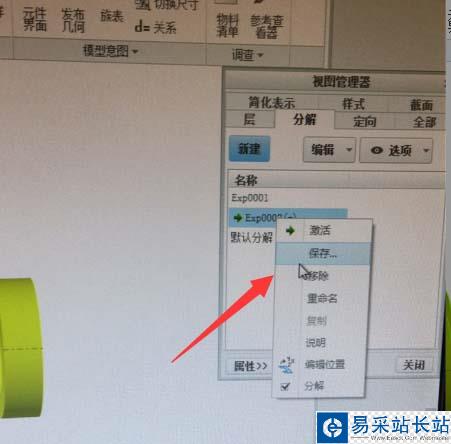

8、单机完成分解图回到 视图管理器右键创建的分解步骤点击保存

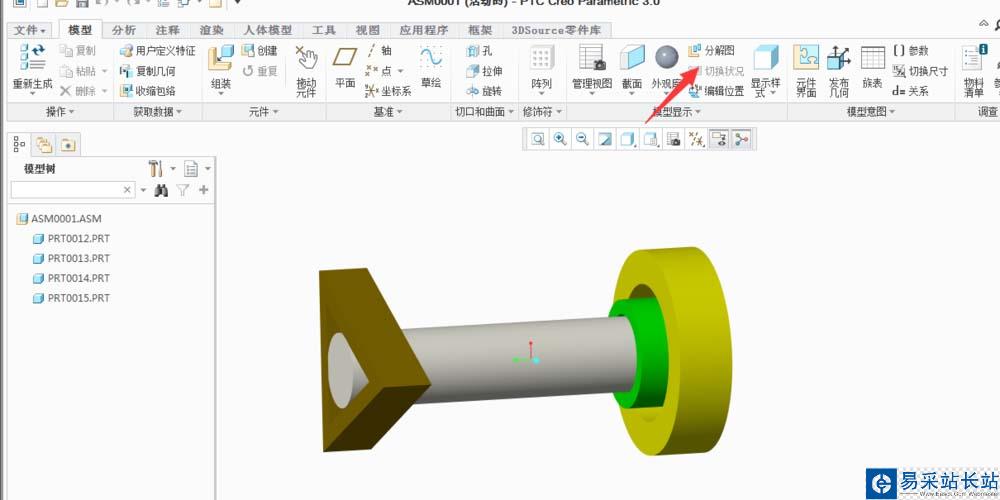

9、在视图管理器选择所创建的分解步骤为默认步骤，关闭视图管理器后可在装配模式下模型点击分解图即可打开分解图

以上就是关于CREO3.0爆炸图的制作方法，希望大家喜欢，请继续关注错新站长站。
