solidworks工程图怎么隐藏不需要的线条?

2024-07-16 17:21:34
字体:
来源:转载
供稿:网友

solidworks设计好的工程图有很多不用的线条,想要将不用的线条隐藏起来,该怎么隐藏呢?下面我们就来看看详细的教程。

软件名称:SolidWorks 2017 SP4.0 Premium 免费中文特别版(附破解文件) 软件大小:13.0GB更新时间:2017-08-14

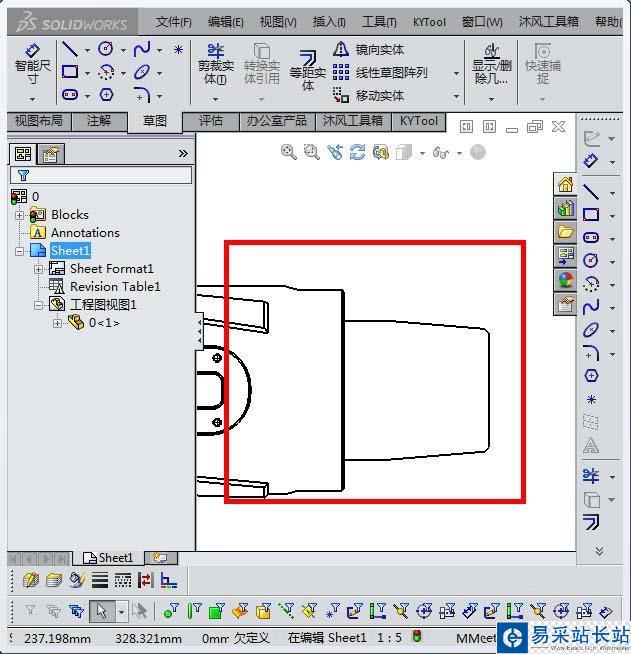

一、工程图中的的螺纹线怎么隐藏?如图所示

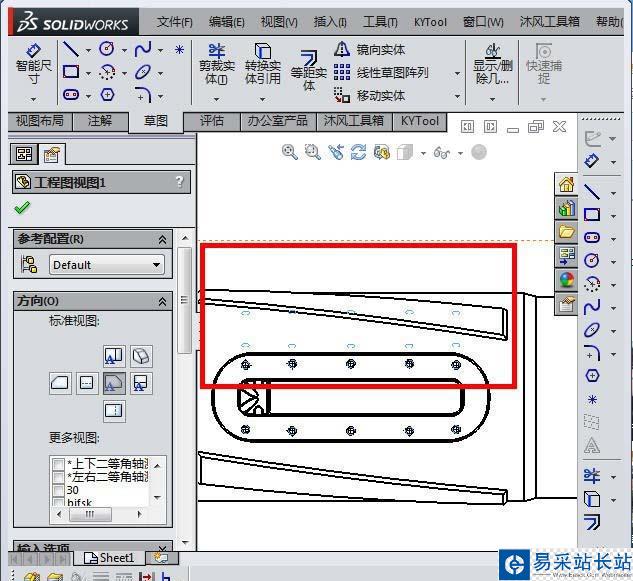

1、左手按住“CTRL”键,右手用鼠标在模型上选择要隐藏的螺纹线,

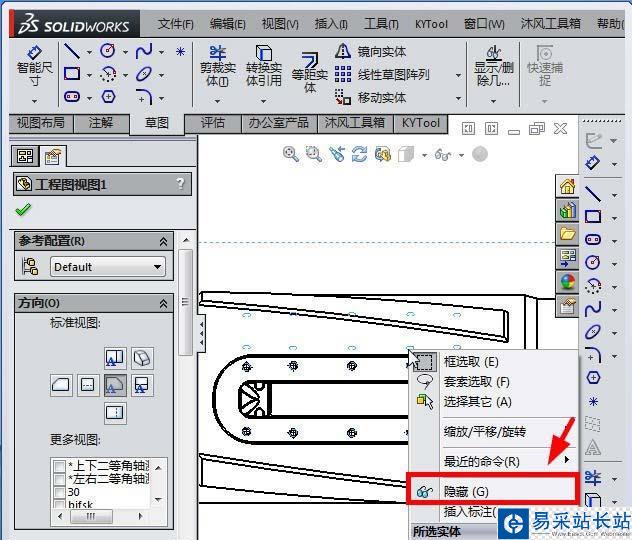

2、右键,弹出菜单,选择“隐藏”,

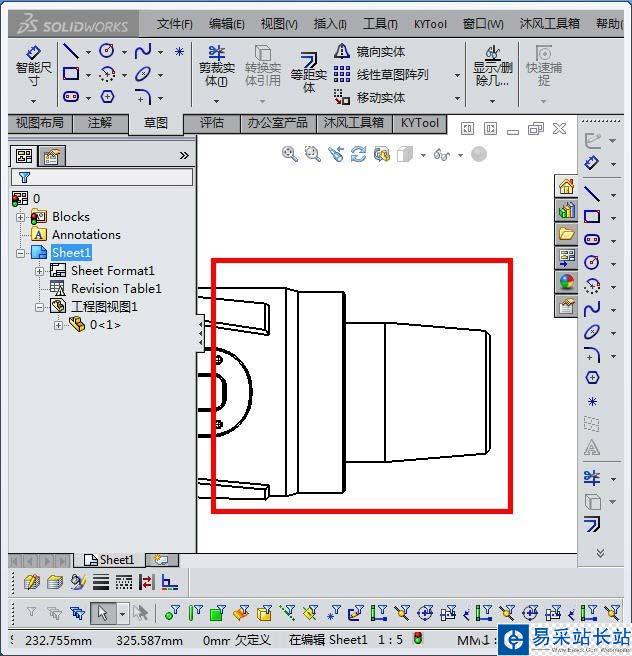

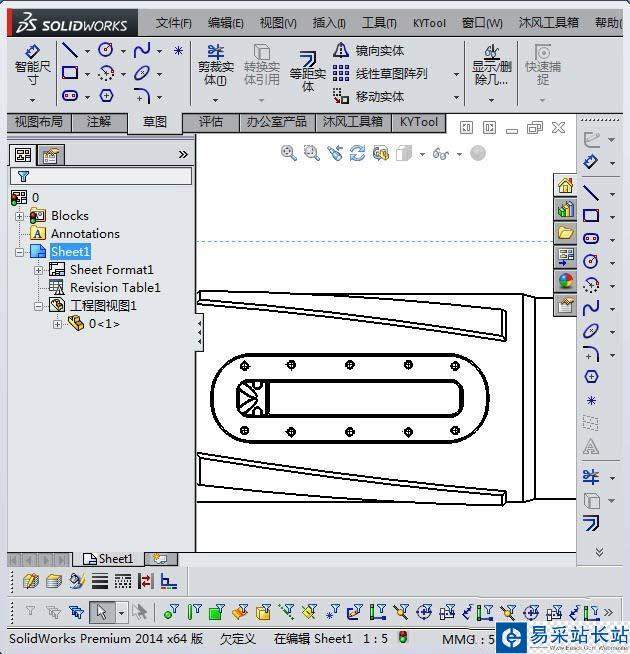

3、上面的螺纹线就完全隐藏了,如图所示

二、要隐藏模型的轮廓线,如何隐藏?

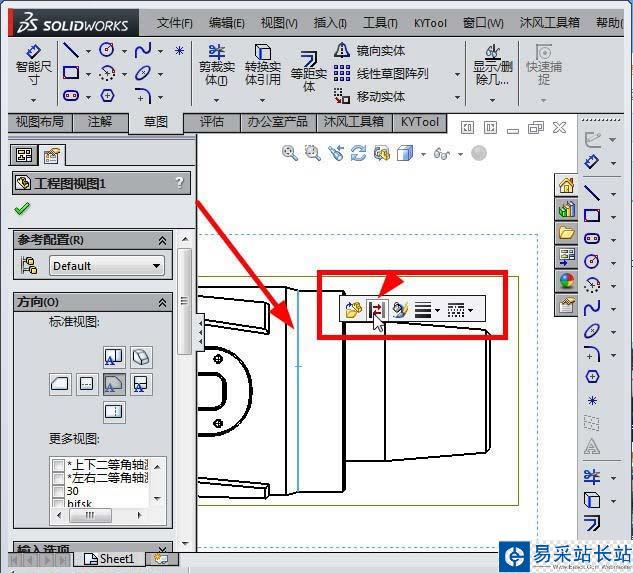

1、只需要选择该轮廓线,选中后系统自动弹出菜单,选择“隐藏/显示边线”按钮,轮廓线就被隐藏了

2、如果还要隐藏其它的轮廓边线,一样的方法操作。

以上就是solidworks印象不需要的线条的方法,希望能帮到大家,请继续关注错新站长站。
