SolidWorks怎么设计外棘轮? SolidWorks外棘轮机构设计方法

今天我们就来看看SolidWorks中外棘轮机构设计方法，请看下文详细介绍。

软件名称：SolidWorks 2017 SP0 官方中文免费版(附破解文件)软件大小：12.7GB更新时间：2017-02-27

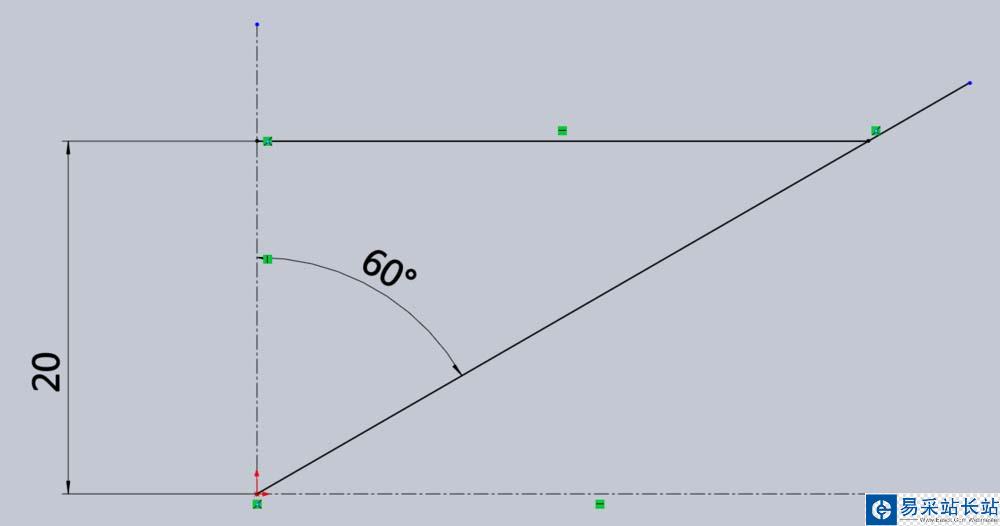

1、新建草图，运用中心线和直线命令绘制如下草图。

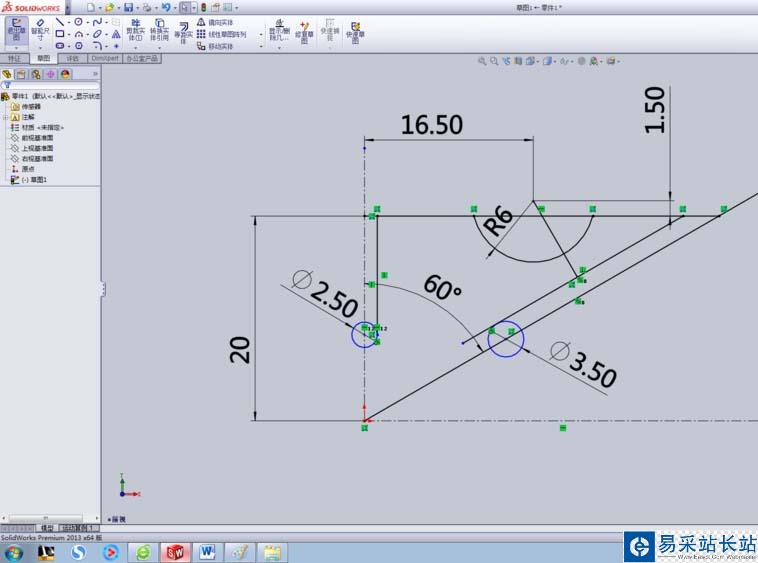

2、点击直线命令、圆命令及3点圆弧命令绘制如下草图。

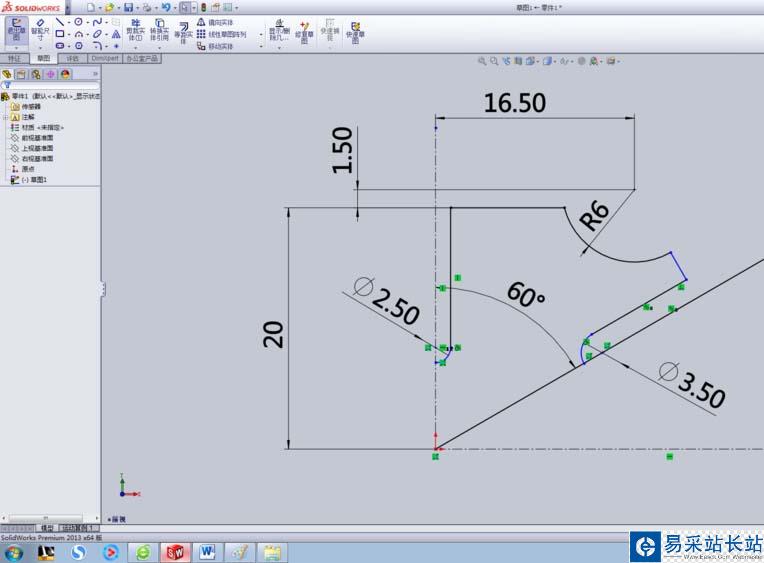

3、点击裁剪按钮减去多余线段，如下图所示。

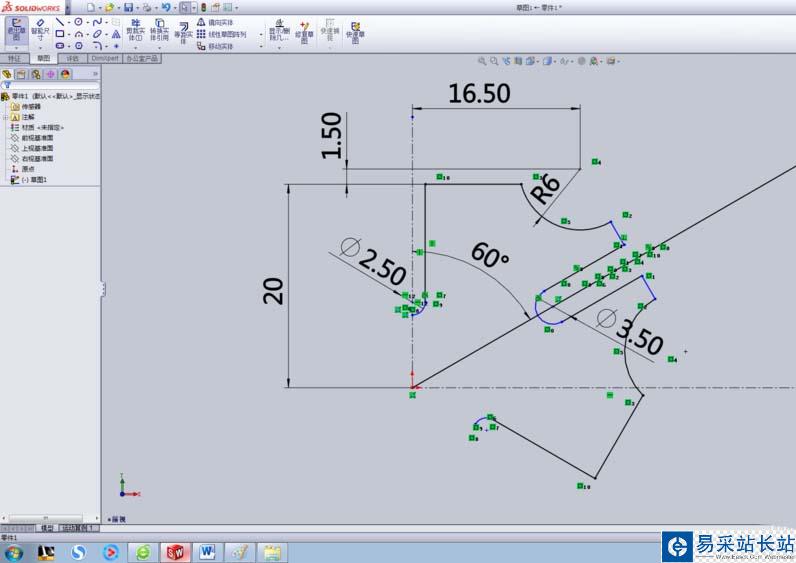

4、点击镜像命令，镜像基本图，结果如下图所示。

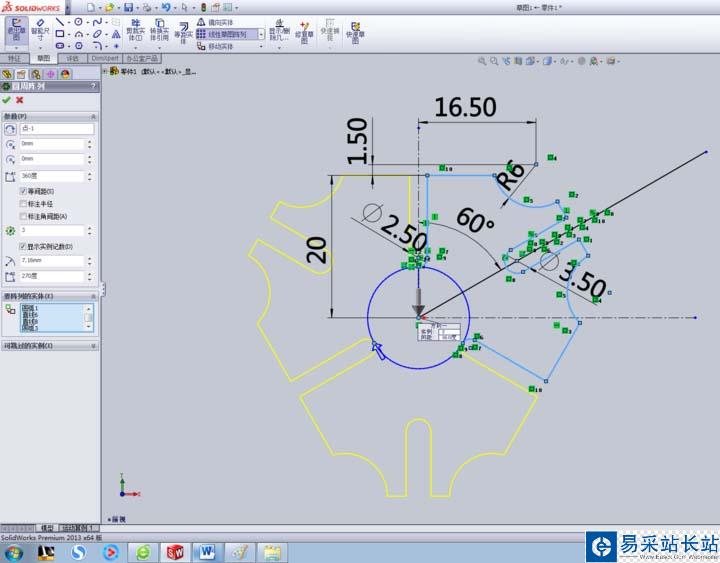

5、选择圆周命令按钮，出现圆周阵列对话框，按下图设置选项，完成阵列。

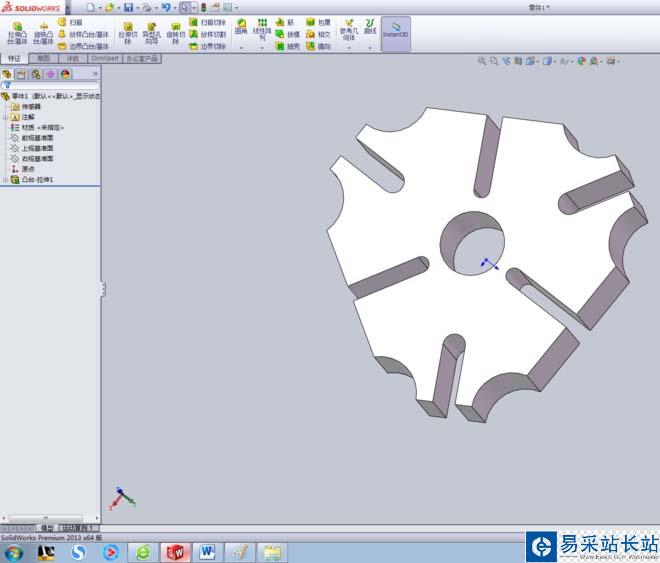

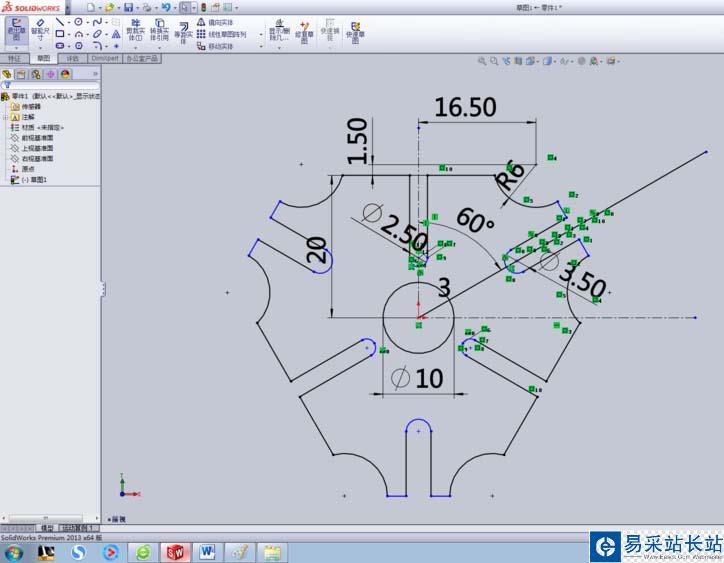

6、选择圆命令，在中心绘制直径为10的圆，如下图所示。选择拉伸凸台/基体命令，输入深度值10，点确定即可。生成的外棘轮机构如下图。

以上就是SolidWorks绘制外棘轮模型的教程，很简单，请继续关注错新站长站。
