SolidWorks怎么建立系列化零件?

今天我们以“GB/T 848小垫圈”为例，来讲解SolidWorks创建螺栓、螺母、垫圈等零件模型的方法，很简单，请看下文详细介绍。

软件名称：SolidWorks 2017 SP0 官方中文免费版(附破解文件)软件大小：12.7GB更新时间：2017-02-27

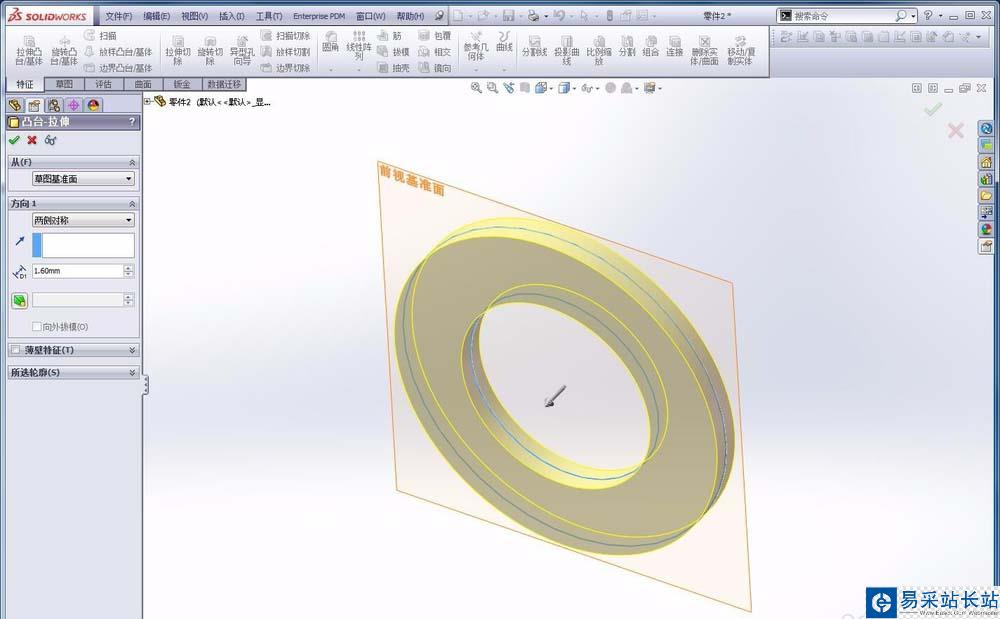

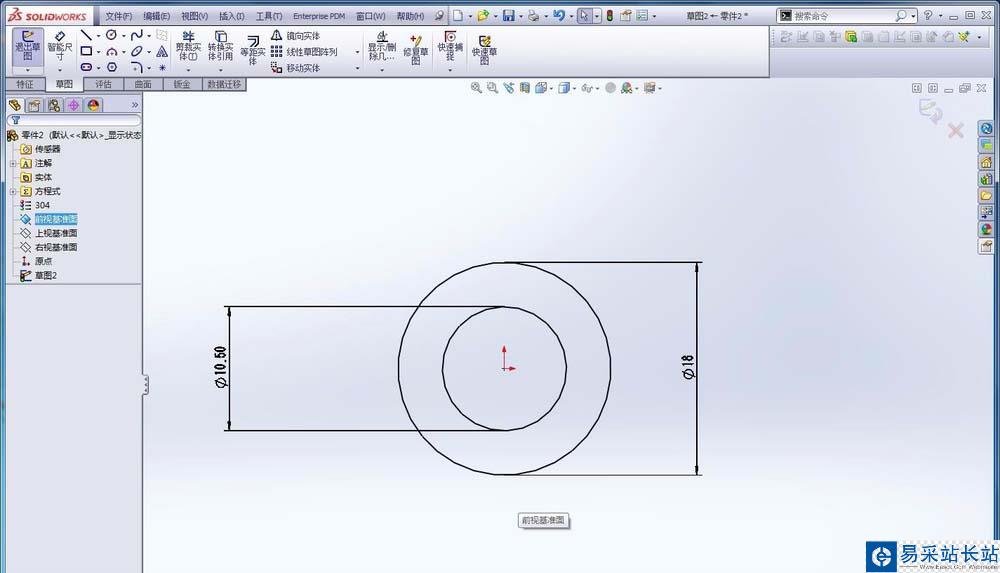

1、新建零件，以上视基准面绘制草图，画两个同心圆，标注尺寸，对称拉伸，以公称规格10为例。内径d1=10.5mm，外径d2=18，厚度h=1.6。拉伸好后统一将三个尺寸的名称修改为标准上的名称。

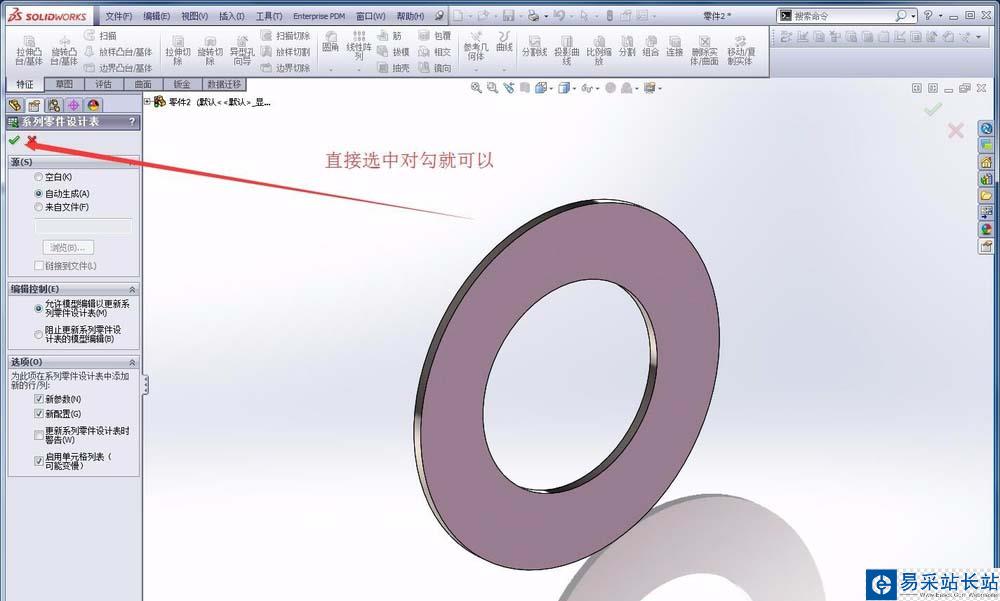

2、插入-表格-设计表

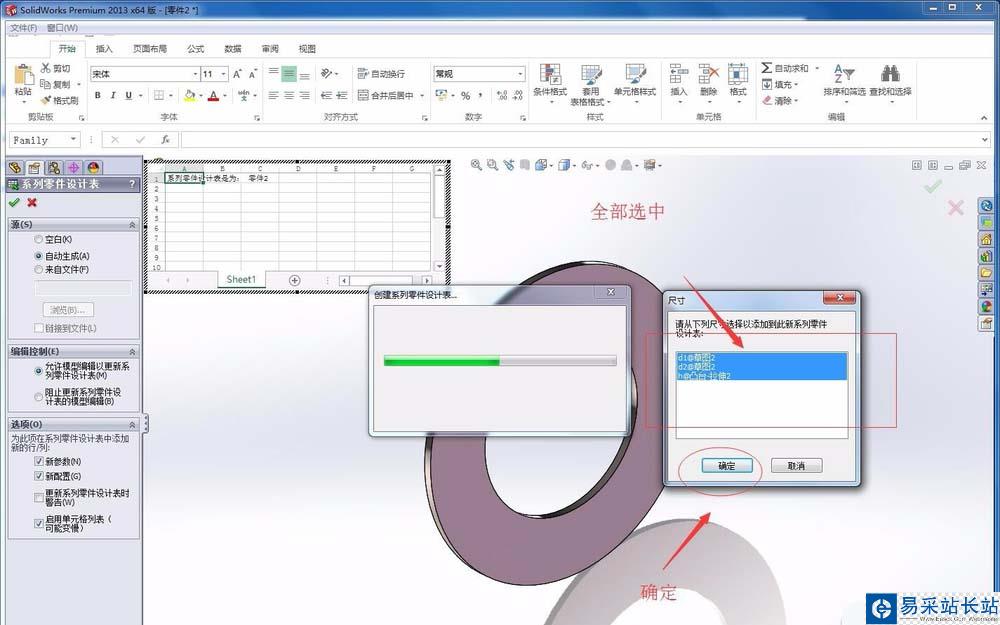

3、选中所有系列化的尺寸参数，将尺寸参数加载进设计表

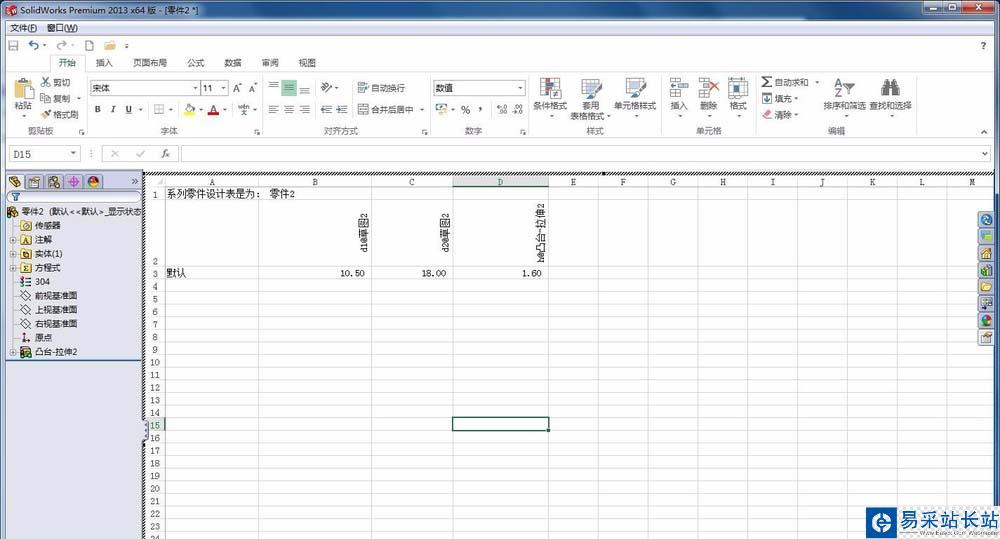

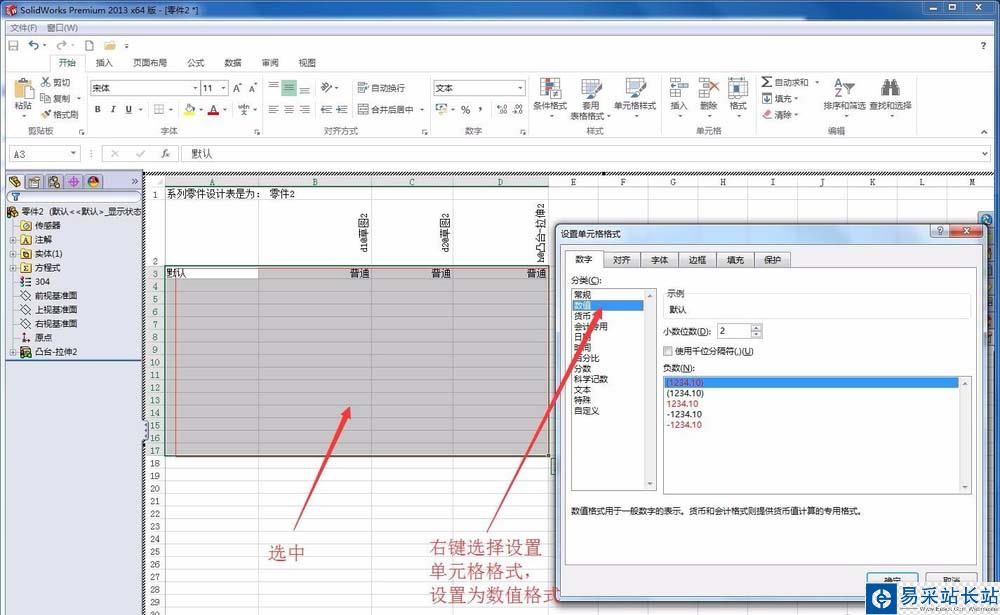

4、设计表加载出来后将尺寸的数值区域格式改成数值格式。调整表格的列宽让数值显示出来。

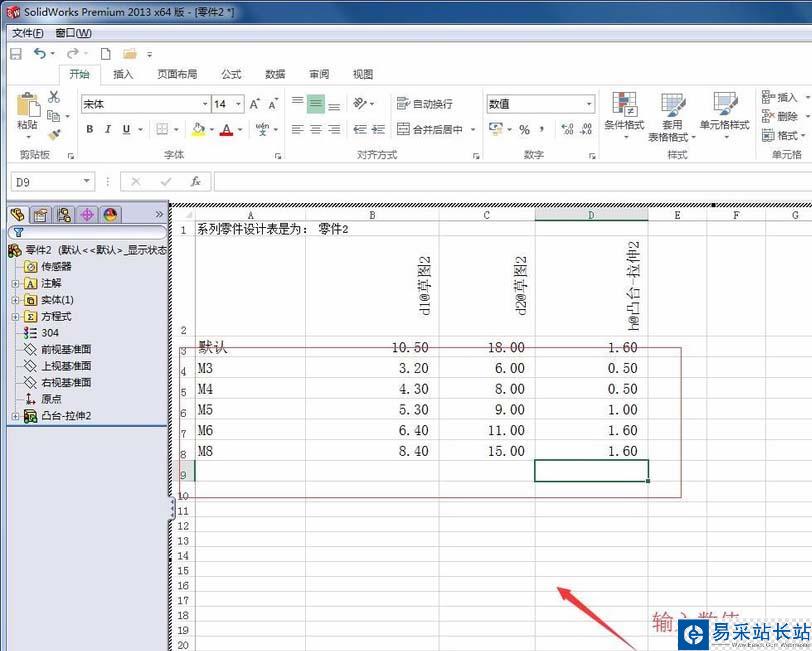

5、然后将GB/T848中的各种规格的小垫圈尺寸值输入表格中，如下图示（在这里输入只有一部分规格）

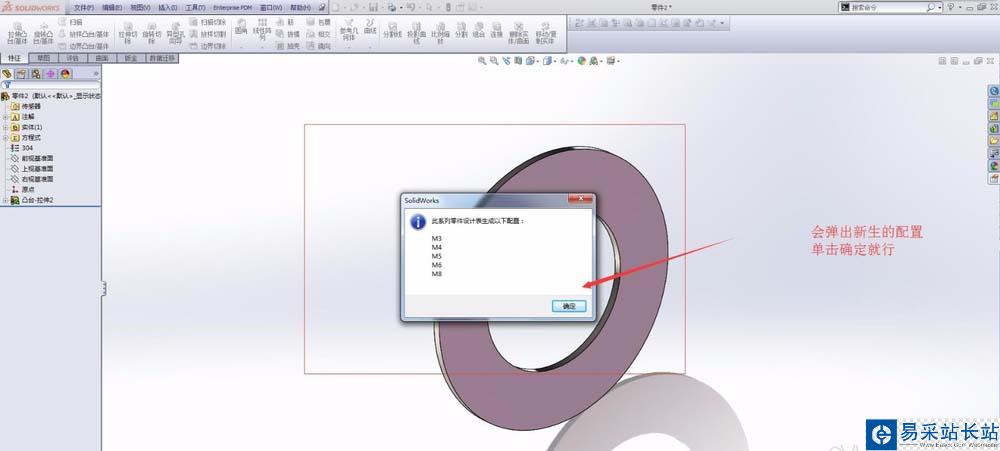

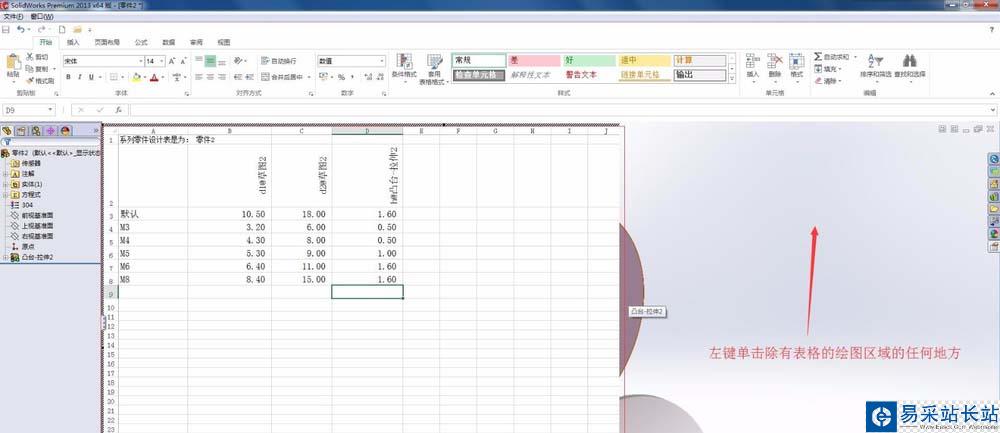

6、当数值输完后，单击空白区域，就会生成新生的配置，确定即可

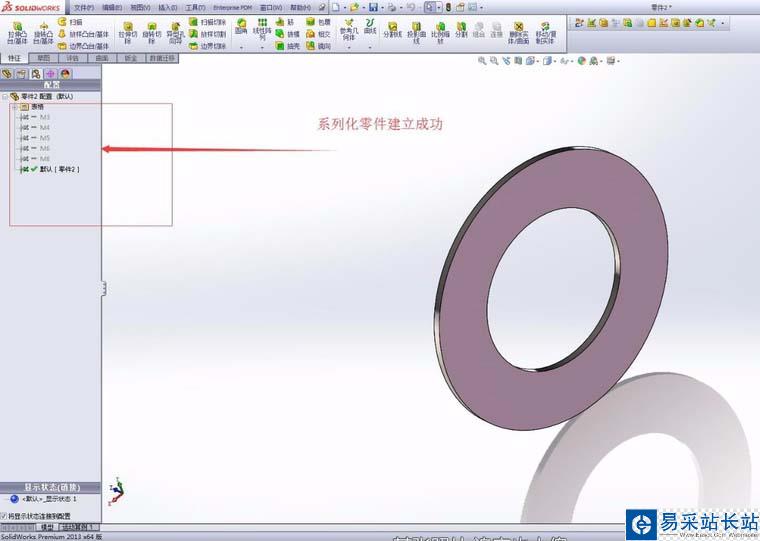

7、成功，系列化零件创建成功

以上就是SolidWorks建立系列化零件的方法，很简单，以后创建零件就更方便了。
