这里介绍一下在SolidWorks中用扫描特征建立矩形弹簧三维模型。扫描的关键是要建立轮廓与路径,要对矩形弹簧进行建模就要建立一条矩形螺旋线作为路径以及一个封闭的轮廓。

SolidWorks怎么画矩形弹簧?SolidWorks矩形弹簧绘制教程

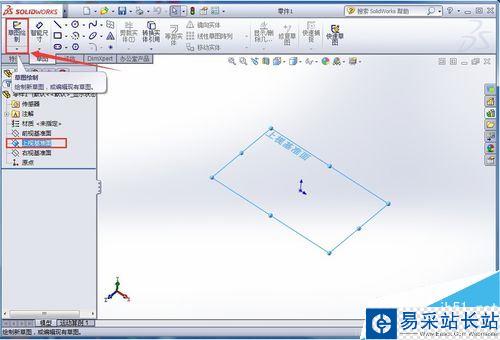

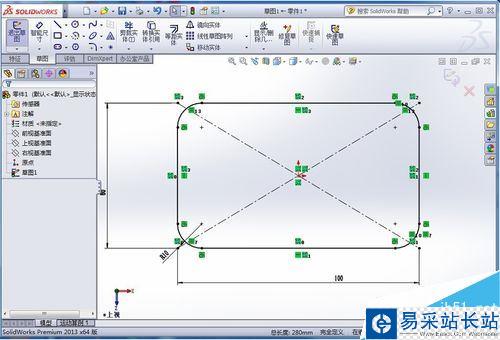

在上视基准面建立矩形草图,确定好尺寸并进行倒圆;

SolidWorks怎么画矩形弹簧?SolidWorks矩形弹簧绘制教程

SolidWorks怎么画矩形弹簧?SolidWorks矩形弹簧绘制教程

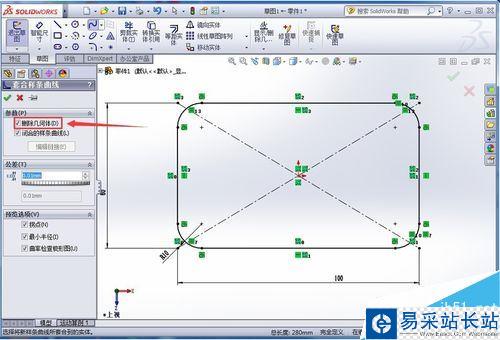

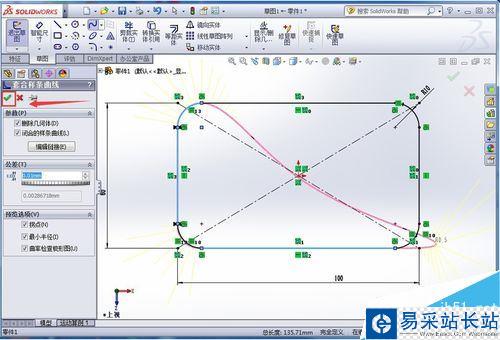

点击“样条曲线”里面的“套合样条曲线”,勾选“删除几何体”,然后用鼠标依次点击草图中的所有线段,然后确定并退出草图。这一步操作是将所画草图构成连续的曲线,为之后的连续曲面做准备;

SolidWorks怎么画矩形弹簧?SolidWorks矩形弹簧绘制教程

SolidWorks怎么画矩形弹簧?SolidWorks矩形弹簧绘制教程

SolidWorks怎么画矩形弹簧?SolidWorks矩形弹簧绘制教程

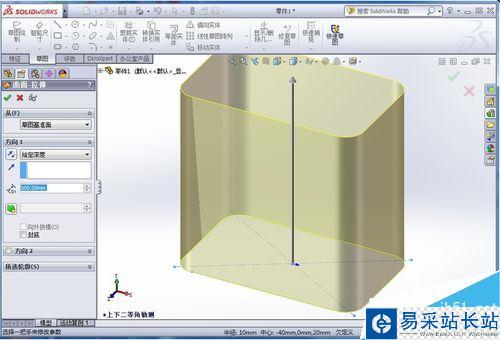

依次点击“插入”——“曲面”——“拉伸曲面”,选择上一步所画草图进行拉伸,拉伸时深度设定为弹簧轴向长度即可;

SolidWorks怎么画矩形弹簧?SolidWorks矩形弹簧绘制教程

SolidWorks怎么画矩形弹簧?SolidWorks矩形弹簧绘制教程

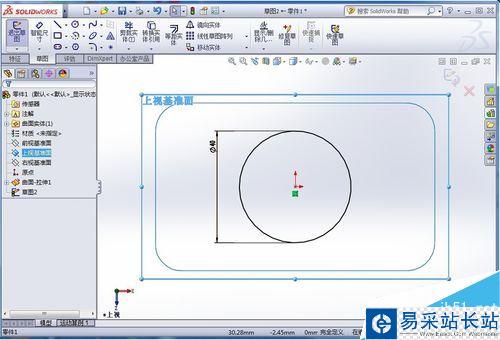

在上视基准面绘制一个圆;

SolidWorks怎么画矩形弹簧?SolidWorks矩形弹簧绘制教程

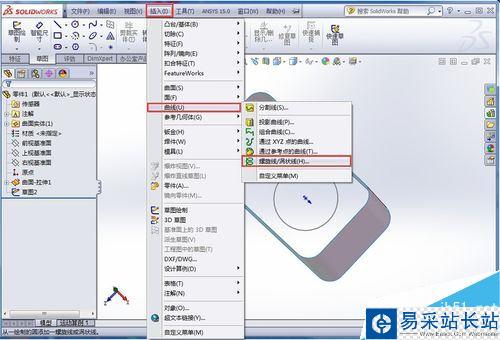

依次点击“插入”——“曲线”——“螺旋线/涡状线”,选取上一步画的圆开始建立螺旋线,设定好螺距、圈数等参数;

SolidWorks怎么画矩形弹簧?SolidWorks矩形弹簧绘制教程

SolidWorks怎么画矩形弹簧?SolidWorks矩形弹簧绘制教程

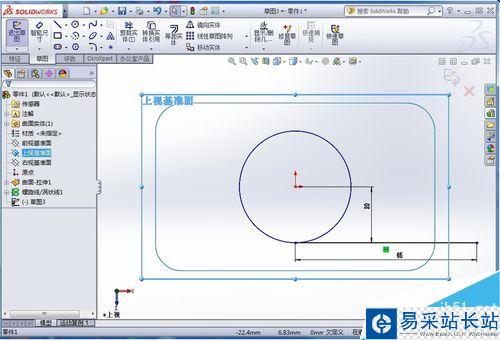

在上视基准面建立一条直线草图,直线最好与之前的圆相切,长度大于矩形的长边;

SolidWorks怎么画矩形弹簧?SolidWorks矩形弹簧绘制教程

依次点击“插入”——“曲面”——“扫描曲面”,选上一步做所直线为轮廓,之前所做螺旋线为路径,建立一个螺旋面;
