在日常建模中,空间曲面及曲线建模通常是工作中的难点。本文将以鼠标的侧边腰线为例,为大家介绍一种常用的空间曲线作图方法。

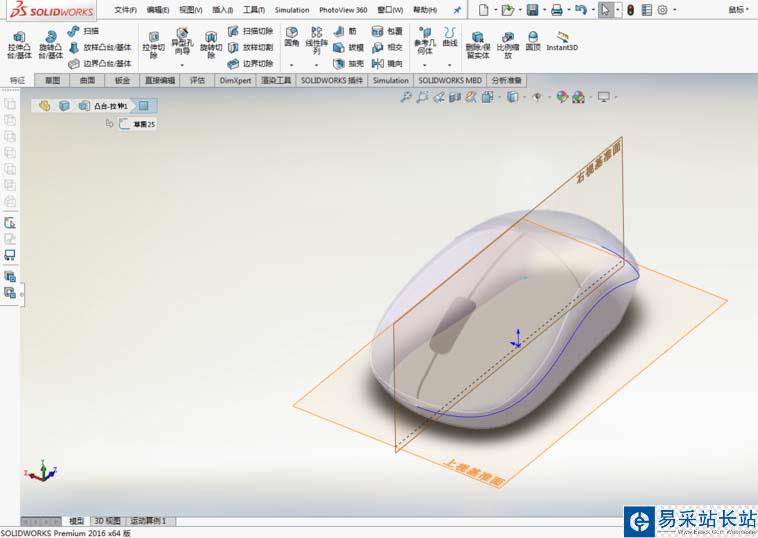

1、如下图可知,将这条腰线分别投影到两个正交平面可以得到两条不同的曲线。那么,我们逆向考虑,Solidworks中是否能够利用编辑两条正交曲线来得到我们所需的空间曲线呢?本文讲的“投影曲线”就能实现这个功能:

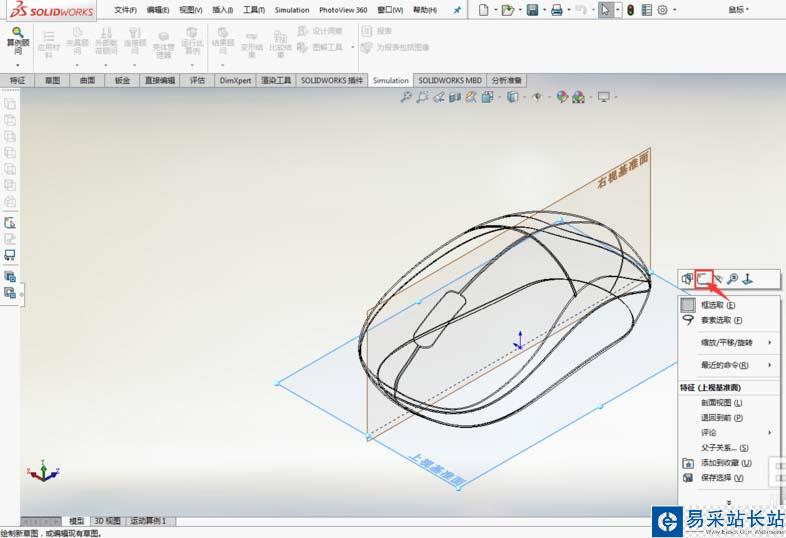

2、如下图,我们首先选择“右视基准面”,点击红框标记命令“草图绘制”;

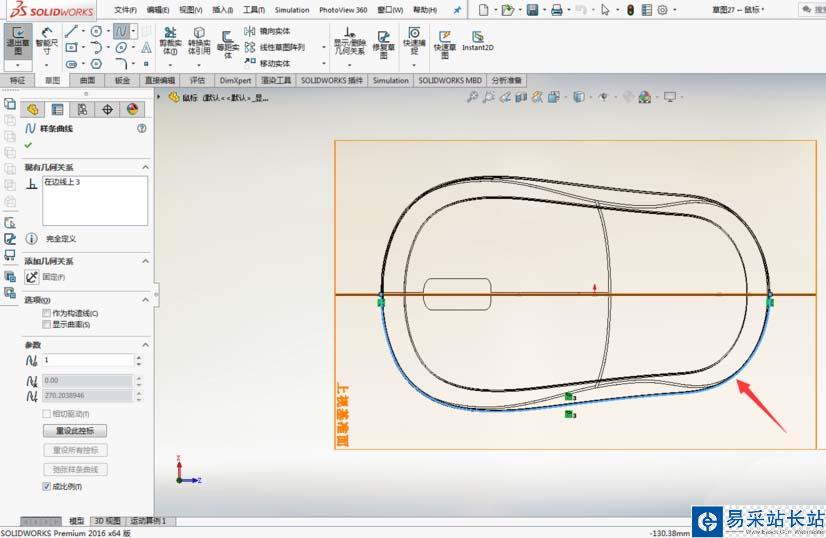

3、正视于草图平面开始做图(若草图没有正视,可按下快捷键”Ctrl+8“),选择该曲线的起点与终点,用”样条曲线“命令绘制曲线(此处有特殊要求的可编辑曲线参数来满足要求);

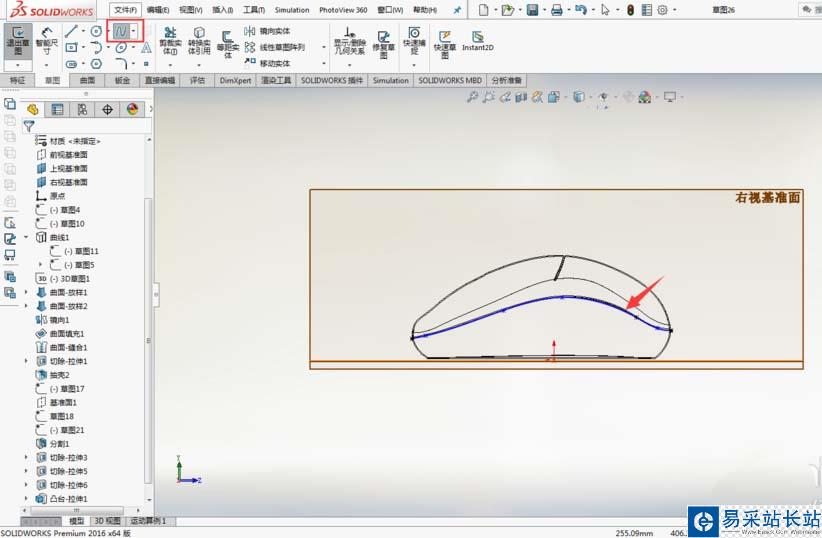

4、同理,绘制另一平面上曲线,选择“上基准面”;

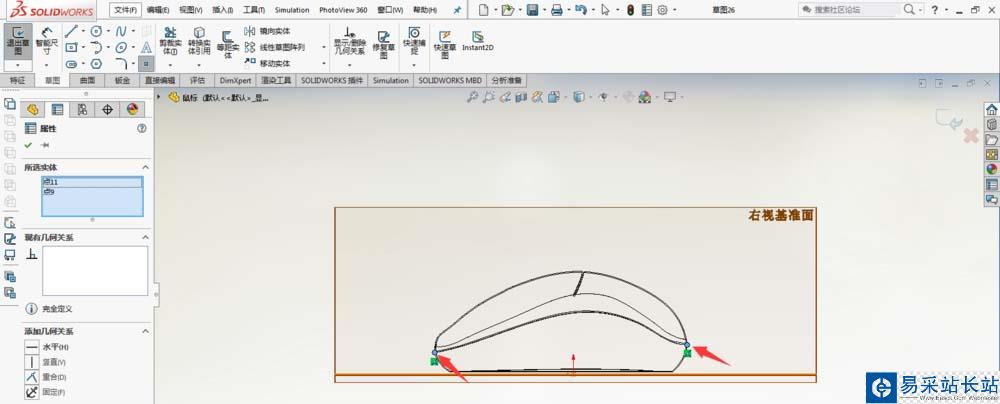

5、绘制曲线;

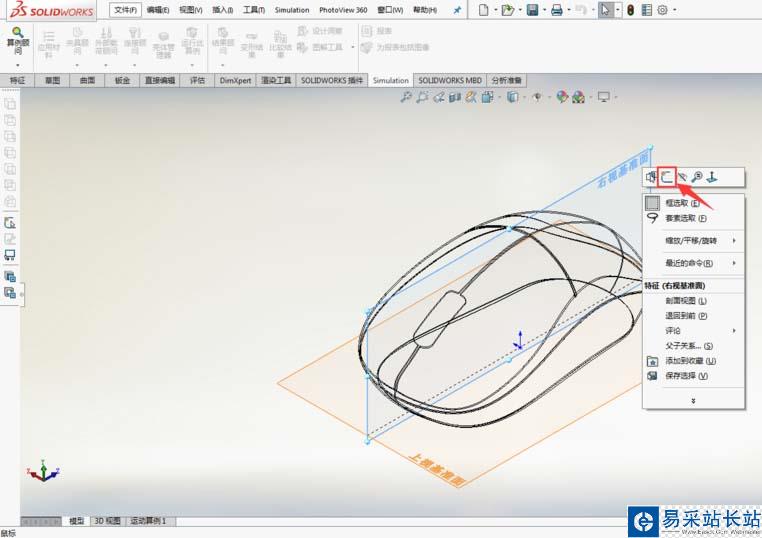

6、点击“退出草图”,可以看到在“右视基准面”和“上视基准面”上已有之前绘制的两段曲线;

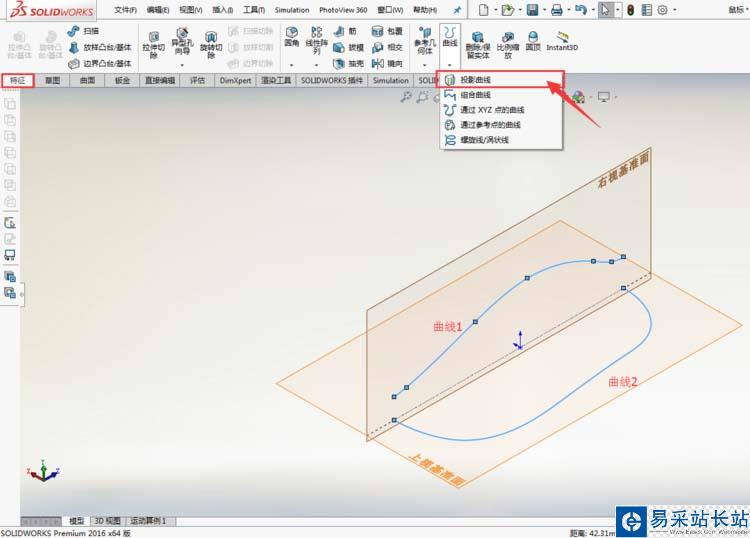

7、选中”曲线1“、”曲线2“,点击”曲线“——”投影曲线“命令;

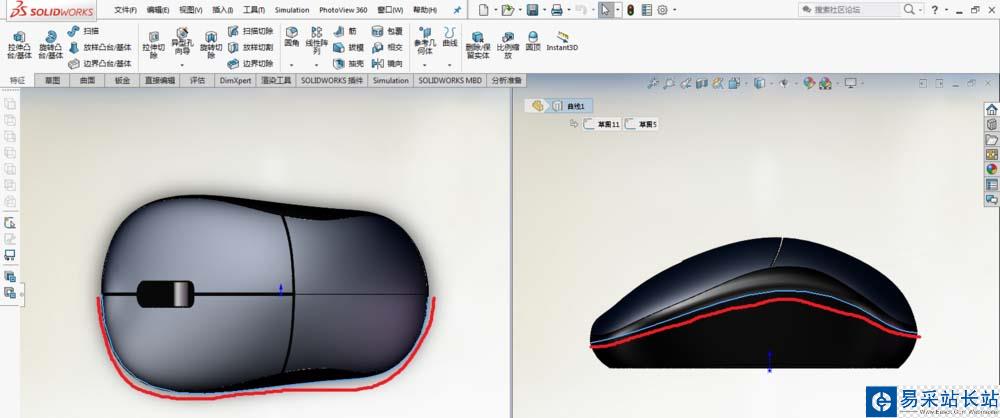

8、即可得到该空间曲线,点击”确定“或对勾”✔“,操作完成。
