solidwork中Floxpress怎么实现模拟流体?

solidworks是常用的三维绘图软件，在这个软件中，我们可以绘制三维模型，也可以对模型进行仿真模拟。这次我们来看看如何用solidworks的floxpress模拟流体在容器内的运动，通过模拟，我们可以知道流体的运动轨迹和各区域的速度。

软件名称：SolidWorks 2017 SP0 官方中文免费版(附破解文件)软件大小：12.7GB更新时间：2017-02-27

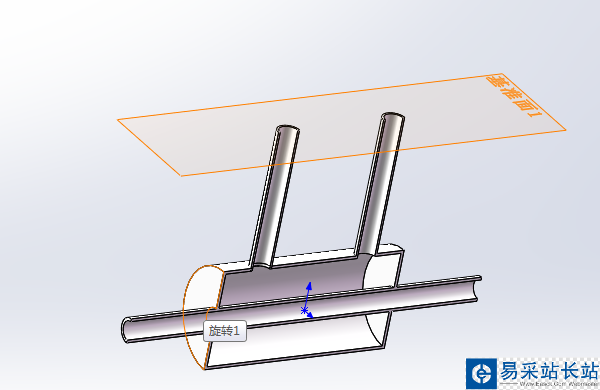

1、建立容器的三维模型，用剖面视图查看容器内部结构。

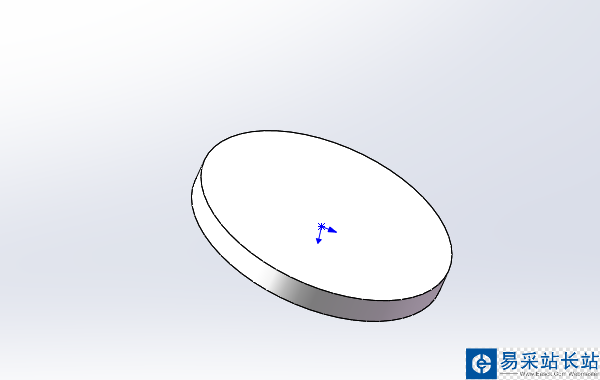

2、建立容器出入口的盖子模型。软件要求容器必须用容器封闭出入口。

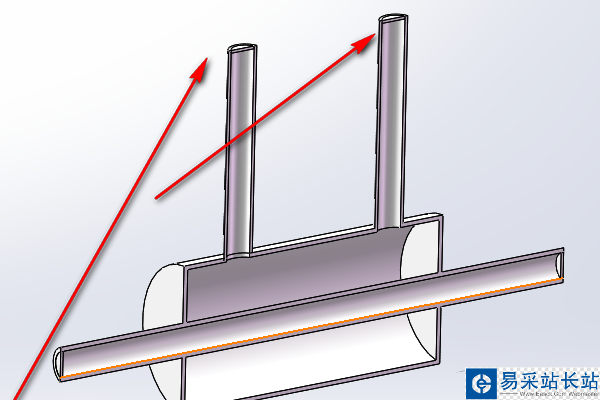

3、建立装配体，用盖子封闭容器出入口，形成装配图。

4、点击“工具”——“floxpress”，打开模拟对话框。

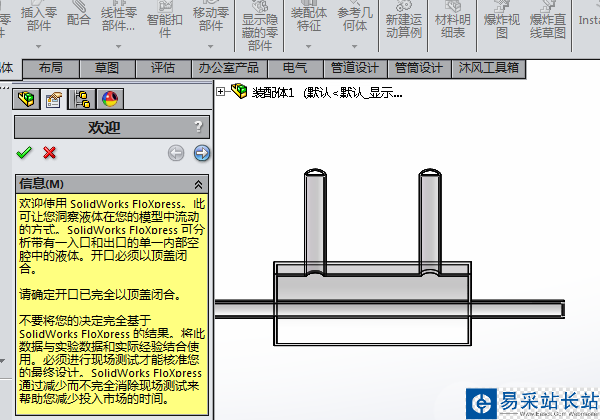

5、欢迎使用 SolidWorks FloXpress。此可让您洞察液体在您的模型中流动的方式。SolidWorks FloXpress 可分析带有一入口和出口的单一内部空腔中的液体。开口必须以顶盖闭合。

请确定开口已完全以顶盖闭合。

不要将您的决定完全基于 SolidWorks FloXpress 的结果。将此数据与实验数据和实际经验结合使用。必须进行现场测试才能核准您的最终设计。SolidWorks FloXpress 通过减少而不完全消除现场测试来帮助您减少投入市场的时间。

模拟是要与真实试验想结合的，不能完全信任模拟，因为简化模型可能有较大误差。

6、查看容器的流道体积，有错误的话软件会提示。

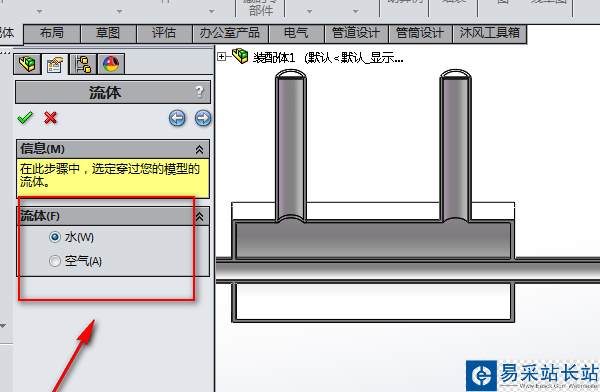

7、选择模拟的介质。

8、选择入口，设定入口的边界条件。选定入口的时候要选入口盖子的内侧表面。

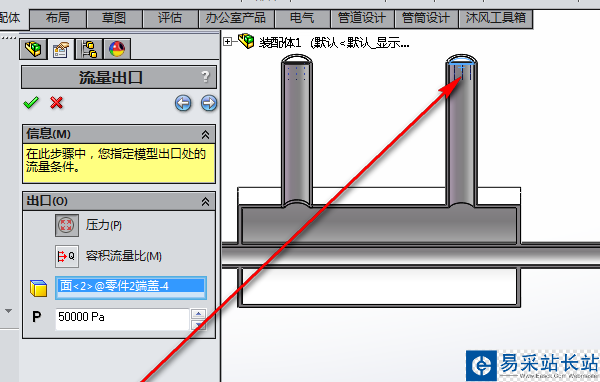

9、设定出口和出口的边界条件。

10、点击“解出”按钮，软件就开始运算啦。

11、电脑的cpu开始100%运算，经过漫长的等待，就可以看到这个界面啦！流线的数量是可以调整的，流线上的颜色代表了流体在这个时刻的流速。点击轨迹旁边的播放按钮，还可以看流体的轨迹动画哦,简直棒棒哒！
