solidworks怎么绘制百叶窗模型?

百叶窗是钣金件中常见的特征，这片分享介绍如何建百叶窗的模型。

软件名称：SolidWorks 2017 SP0 官方中文免费版(附破解文件)软件大小：12.7GB更新时间：2017-02-27

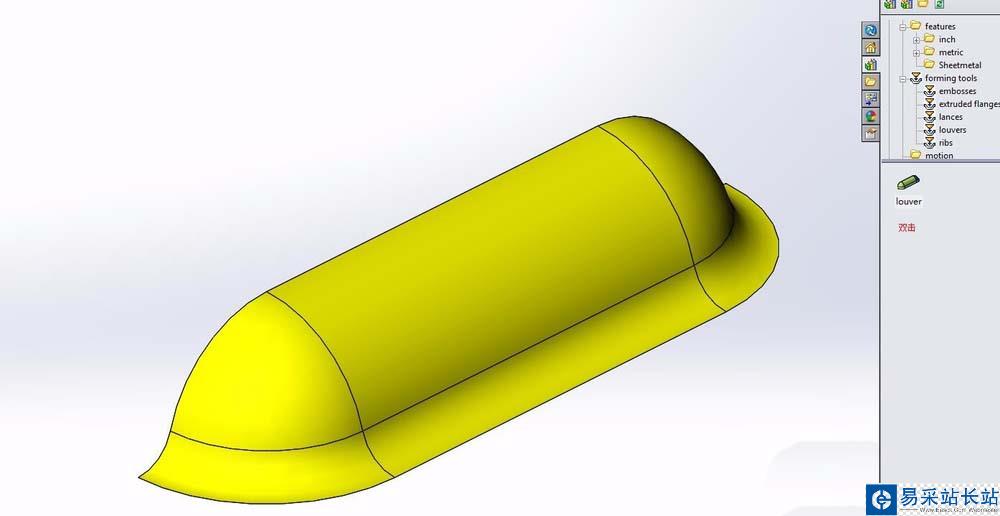

1、在solidworks中找到图示的文件夹，可以看到一个自带的百叶窗模型。

2、双击这个模型，即可以生成零件。

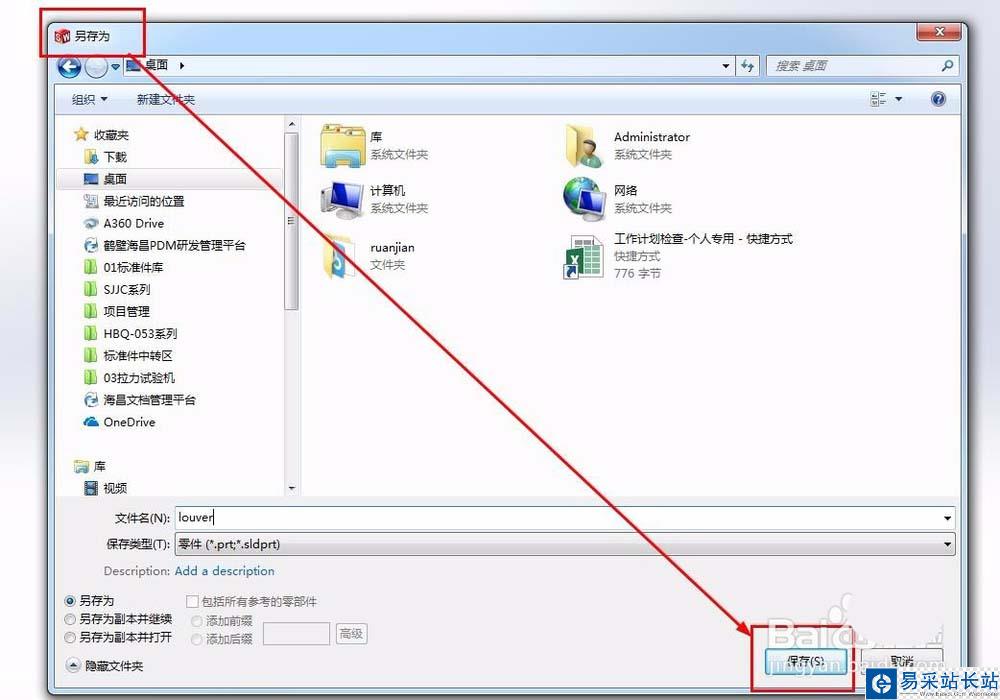

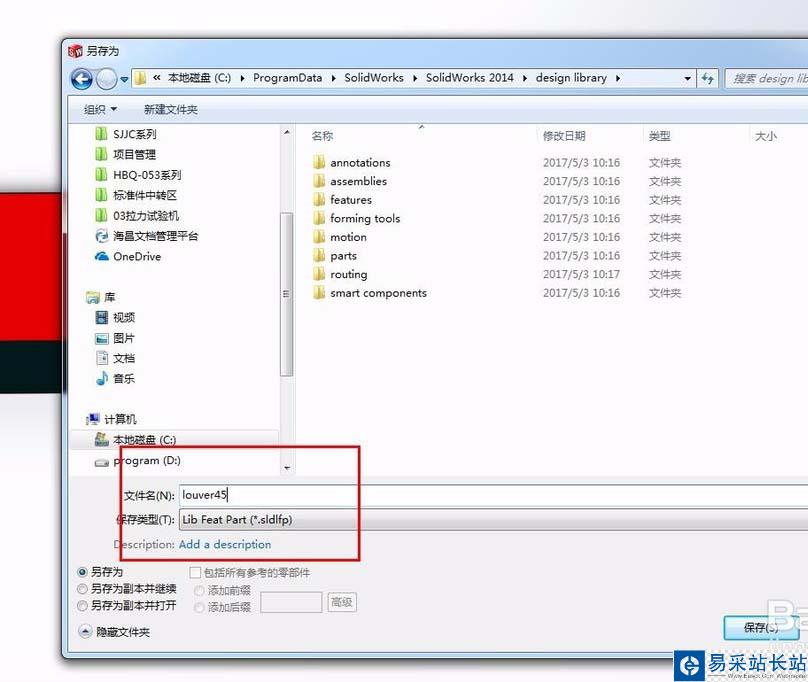

3、为了避免修改自带的模型，首先把这个模型另存到一个地方。

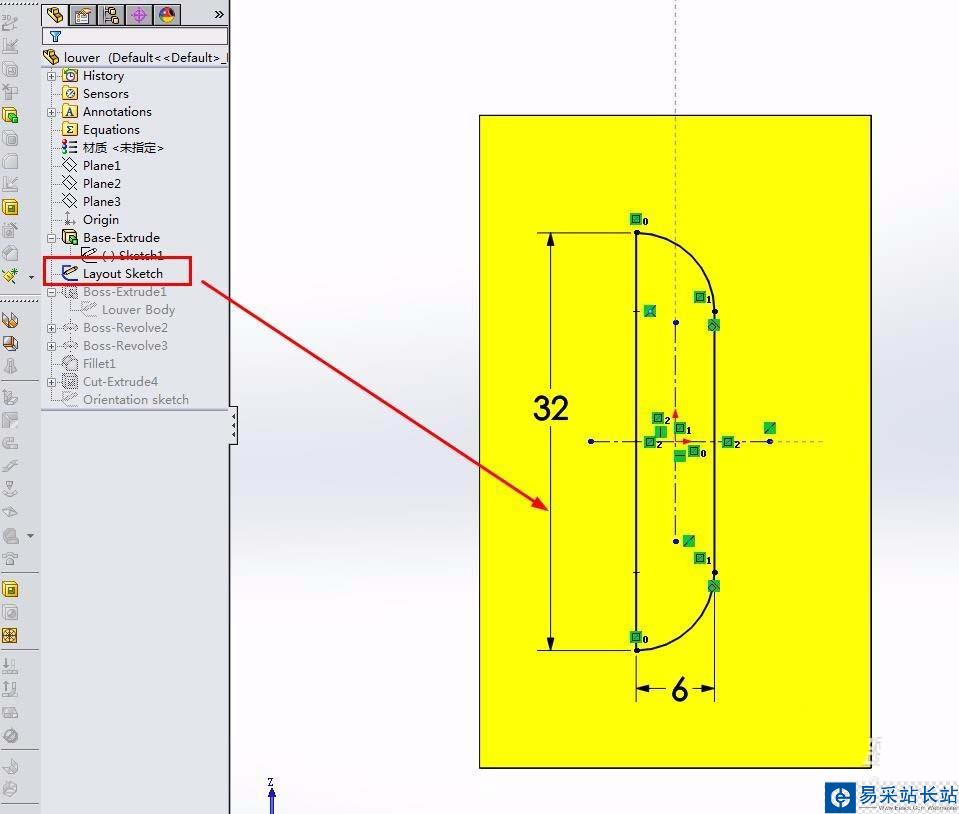

4、打开另存的文件，对尺寸进行修改。一般可以修改拉伸板的长度和宽度，其次修改草图的主要尺寸。

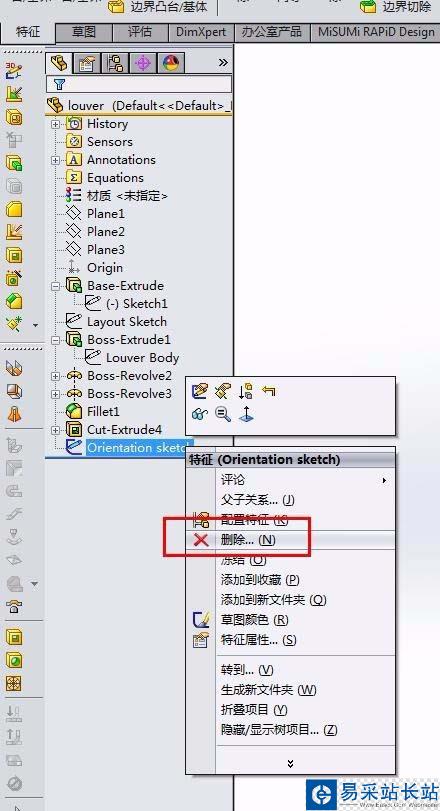

5、可以删除最后一个草图。

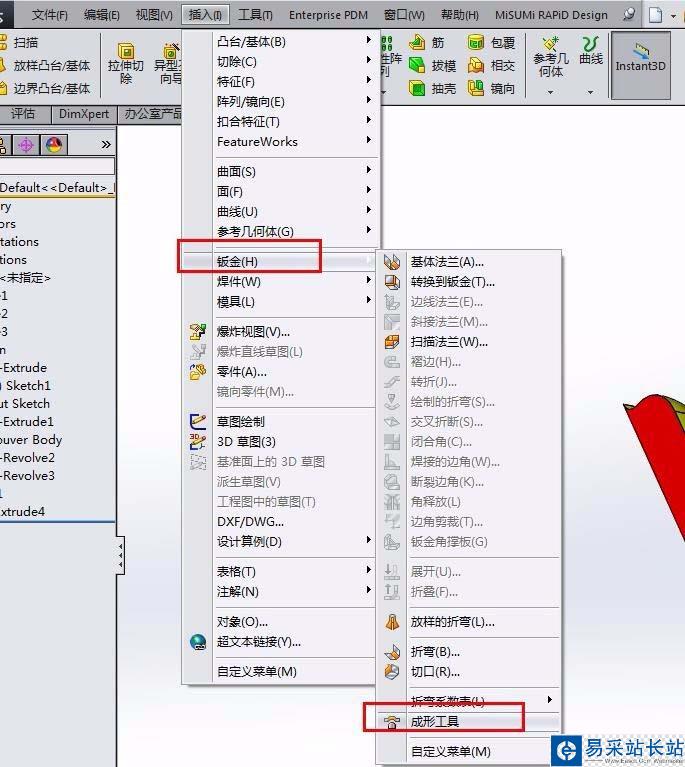

6、在视图，钣金中找到成形工具。

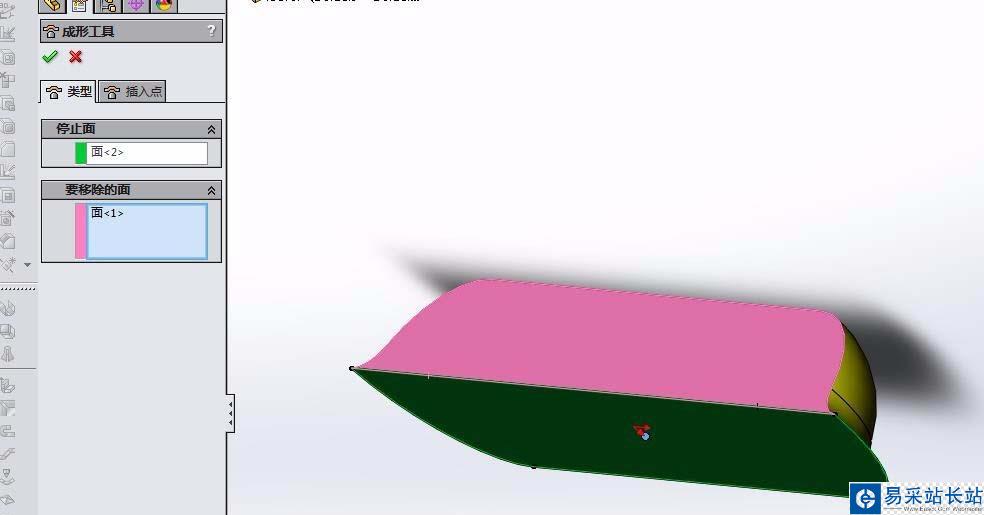

7、选择结束面和开始面。

8、保存，注意保存的格式。

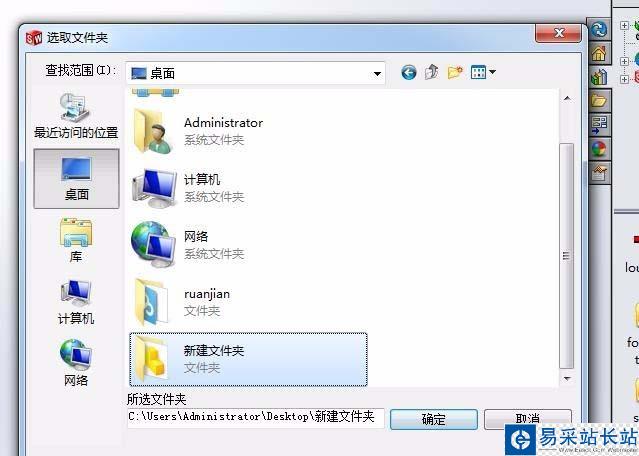

9、在零件库中右击点击添加文件夹，把刚才存的零件文件夹加进去。

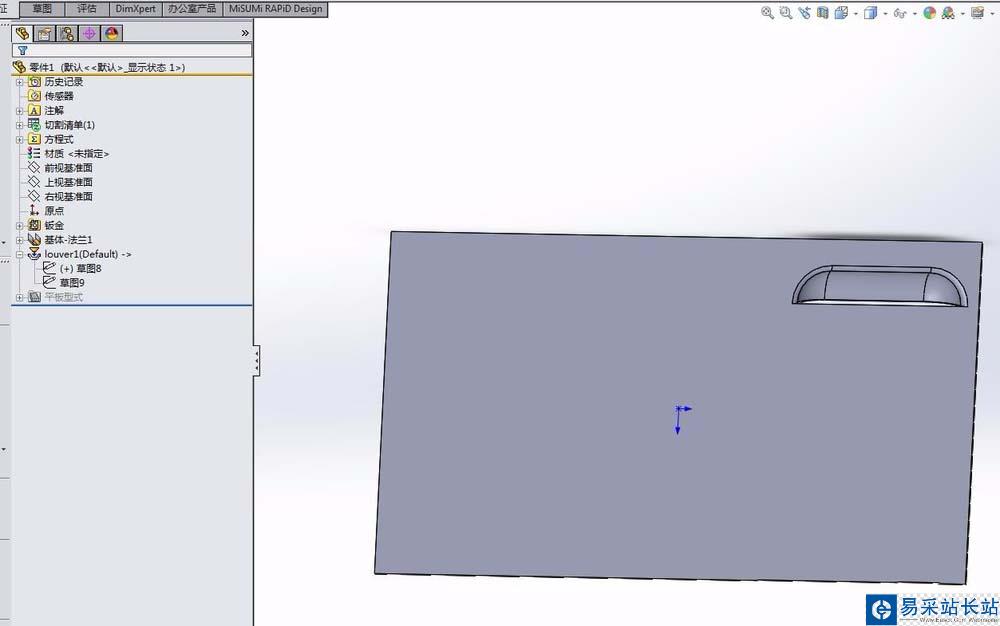

10、就可以在钣金上面直接应用了。
