SolidWorks是一款很实用的三维绘图软件，在工程制图中有很重要的地位。很多同学在使用SolidWorks绘制油缸时，不知道怎么设置油缸的行程，今天小编就在这里跟大家分享一下SolidWorks设置油缸行程的方法。

软件名称：SolidWorks 2017 SP0 官方中文免费版(附破解文件)软件大小：12.7GB更新时间：2017-02-27

1、首先打开安装好的SolidWorks软件，本人使用的是SolidWorks2013版本，其他版本也可以实现。

2、将你所绘制的液压缸零件转配成液压缸的大致形状，保留液压缸行程的约束设置，我们接下来就说一说怎么设置。

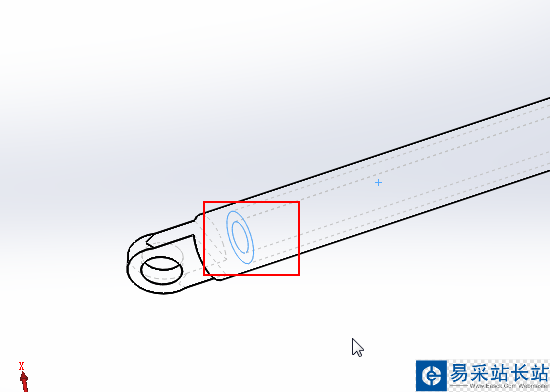

3、选择液压缸杆的地面与液压缸缸筒内径的地面作为要设置的约束面。

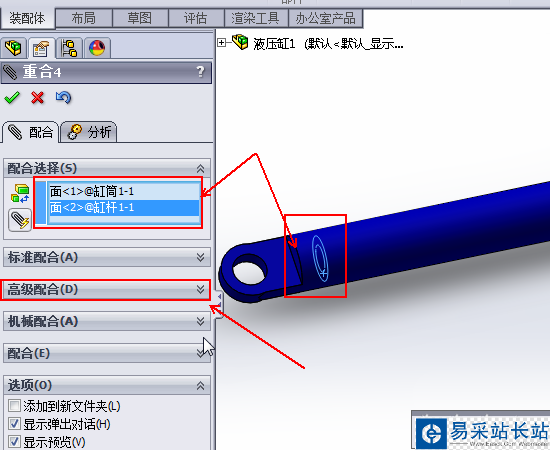

4、在约束选项下面选择“高级约束”，如下图所示。

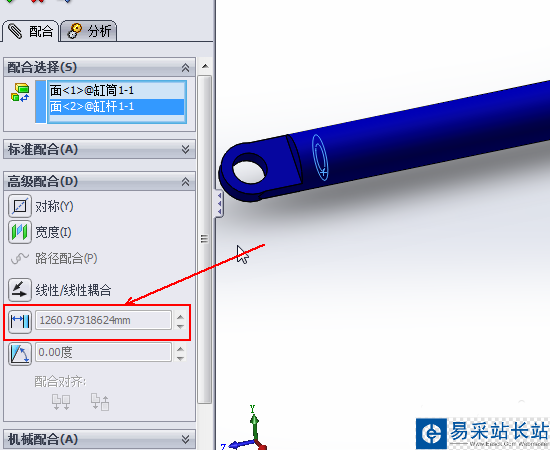

5、选择高级约束里面的距“距离约束”，距离约束即保证将两被约束面可以约束到指定的距离，这是一个柔性的约束，即可以设置最大和最下距离。

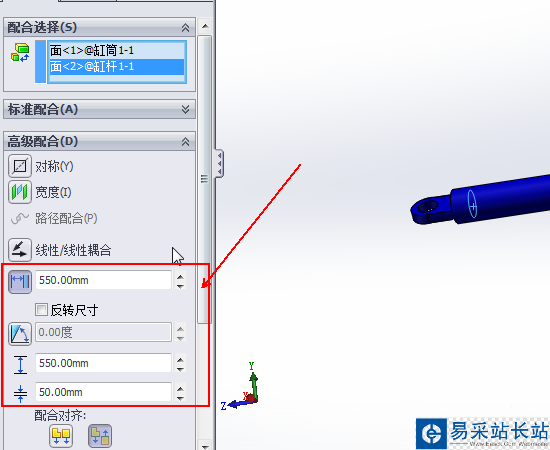

6、设置想要得到的油缸行程。第一个框和第二个框输入两个面的最大距离，第三个框输入两个面的最小距离，这两个距离之差就是油缸的行程。

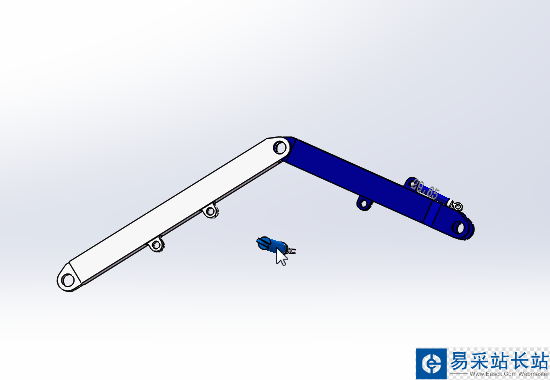

7、设置完成后确定，保存为装配体。在需要安装油缸的装配体中插入油缸的装配体。

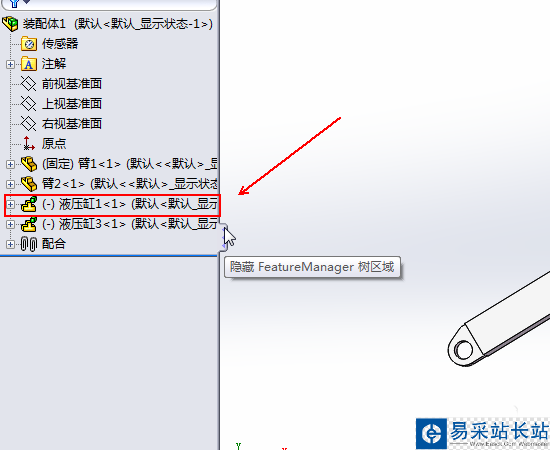

8、单击左边的装配树中的液压缸，弹出如下选项框。

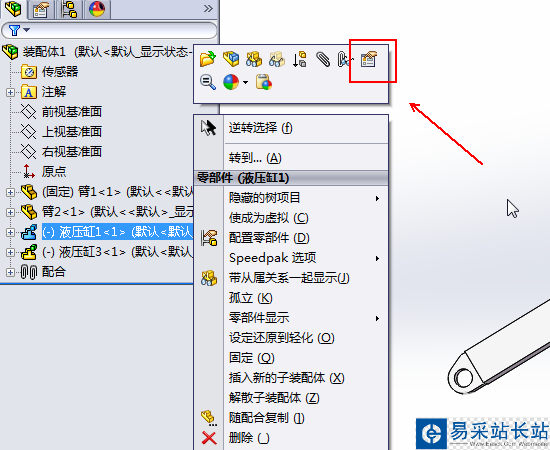

9、接下来是保证油缸在装配体中可以运作的重要一部。点击零部件属性按钮，弹出对话框。

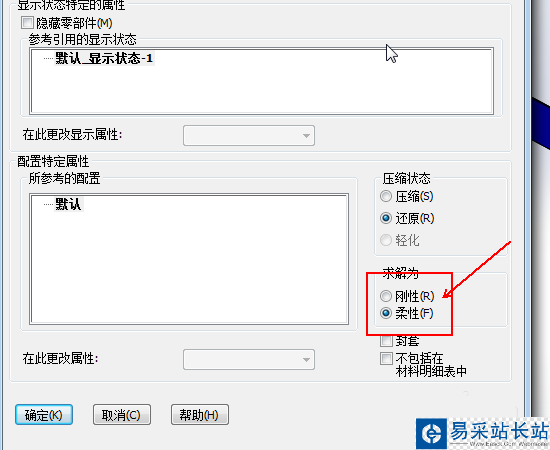

10、将装配体的属性由“刚性”改为“柔性”。这样就设置完毕，液压缸在装配体中可以实现推进运动了。
