solidworks怎么制作顶点倒圆角效果?

看了很多高手做的solidworks 顶点倒圆角，但是都没有教程。今天自己研究出来一个，给大家看看，并且互相学习一下。

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

1、任一基准面草图，40x40

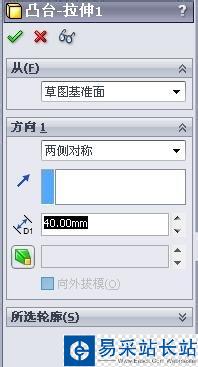

2、凸台拉伸，两侧对称拉伸40

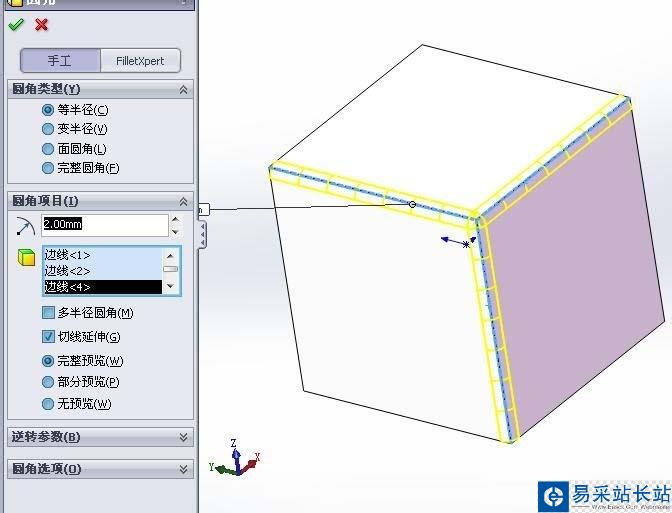

3、特征工具栏-圆角命令-圆角

4、选择三条边（当然三条边对应一个顶点），设置圆角半径为2

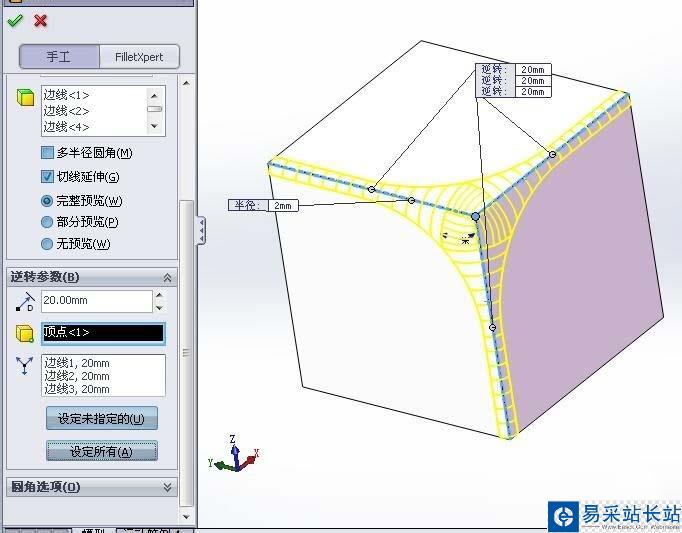

5、逆转参数设置：首先选择三条边相交的顶点，设置球型的半径为20，设定为所有

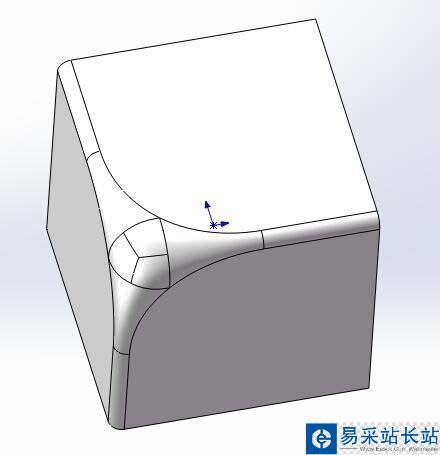

6、确认即可。（其它的球型类似，按照此方法进行设置即可）
