solidworks高级配合中的路径配合怎么使用?

solidworks路径配合可以使顶点绕着规定的路径运动，路径配合的要素:1.零件顶点2.一条路径,直线,曲线。

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

1、选择配合/路径配合

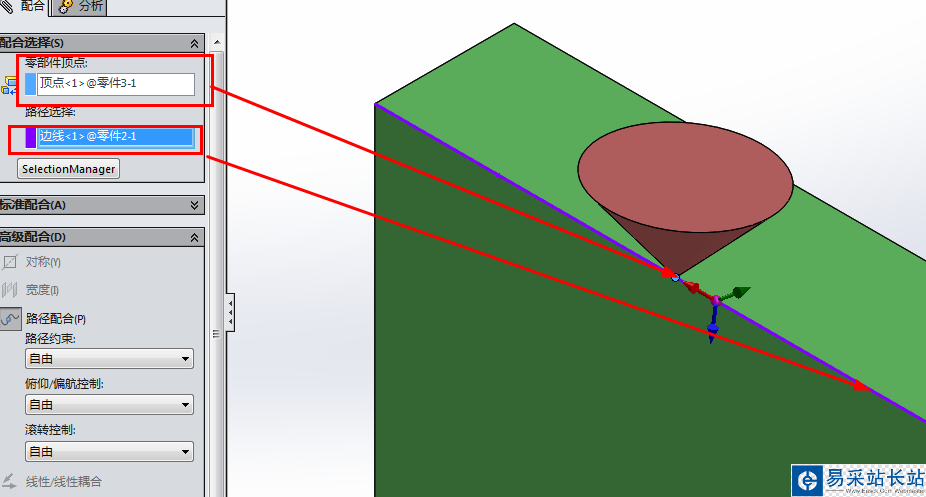

2、选择圆锥面的顶点作为:零部件顶点，选择矩形块的一条边为路径

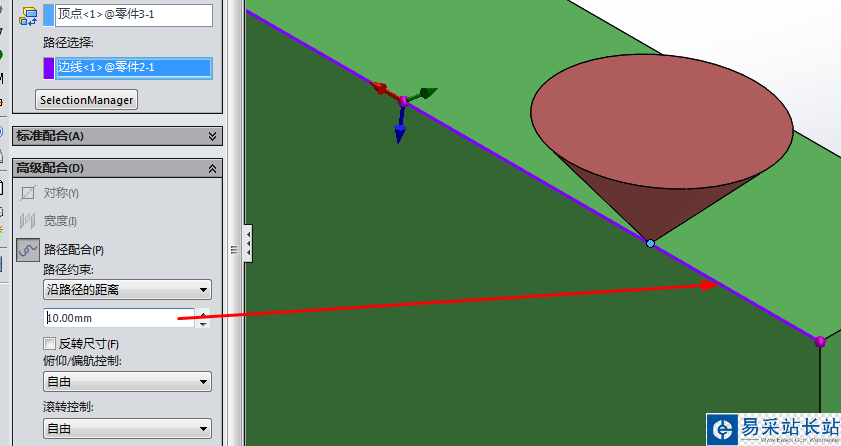

3、路径约束选择:自由表示可以沿着路径拖动零部件，距离表示将顶点约束到路径指定距离，百分比:将顶点约束到指定该路径的百分比的距离，这里选择距离

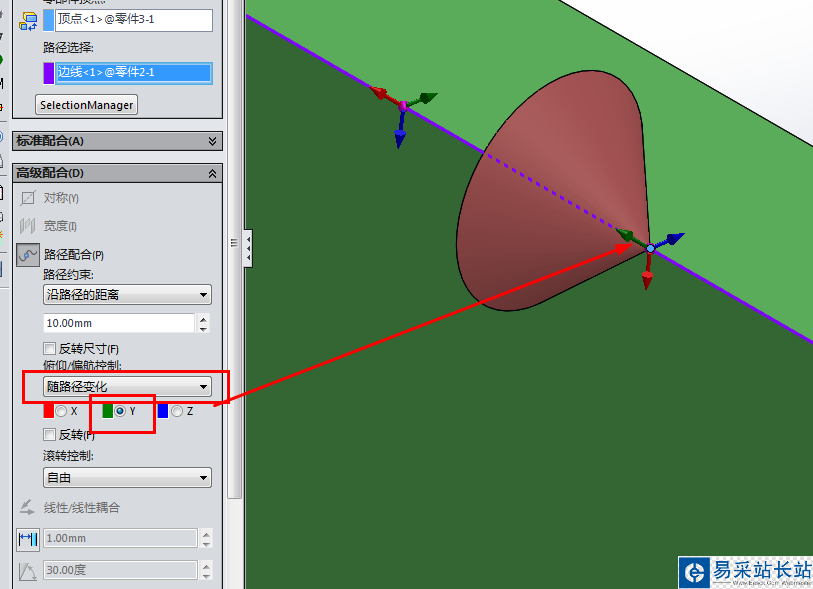

4、俯仰/偏航控制选择。自由表示零部件不受约束。随路径变化表示将零部件的一个轴(可以选择xyz)约束为与路径相切。这里选择随路径变化Y轴

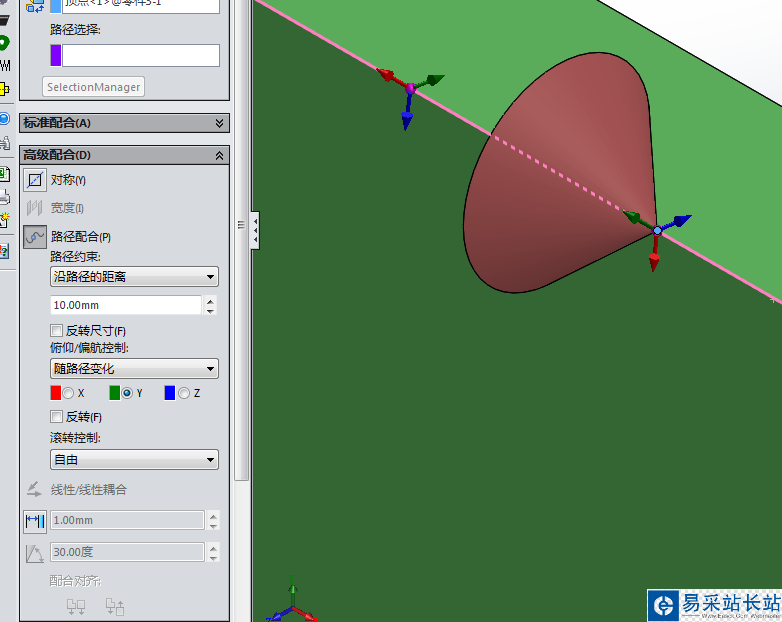

5、滚转控制选择。自由表示零部件不受约束。上向量表示约束零部件的一个轴(可以选择xyz)以与选取的向量对齐。这里选择自由
