主要介绍在SolidWorks中查看模型的尺寸的方法。
方法一：

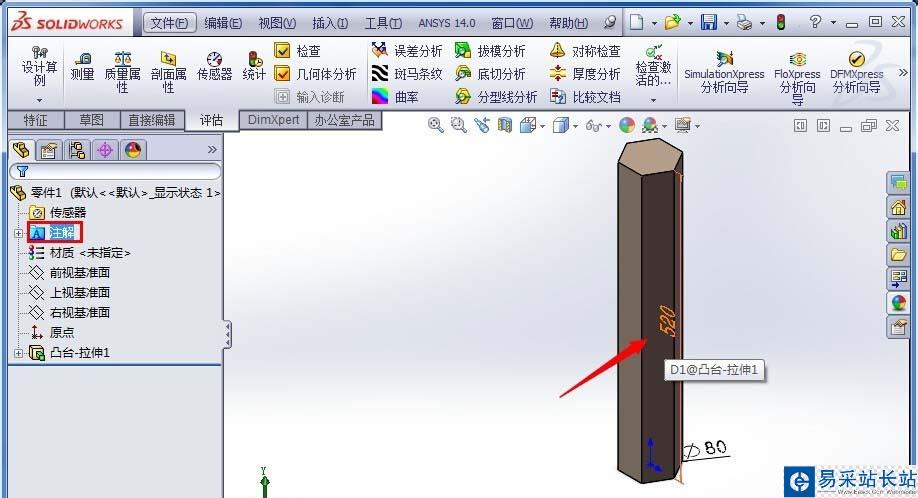

1、在装配体环境中，要查看某零件上的某特征的尺寸，可以双击这个特征，即可显示这个特征的相关尺寸。

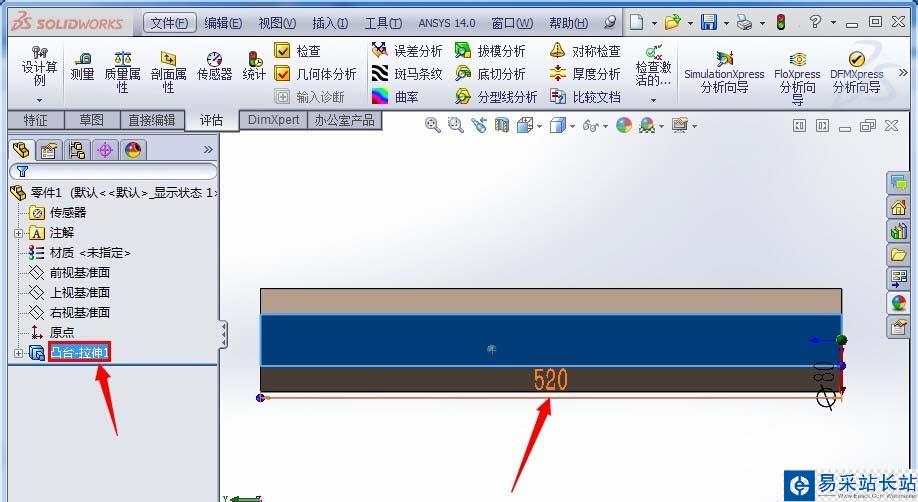

2、在零件环境中，要查看零件上的某特征，可以直接在零件上单击该特征，也可以单击模型树中该特征的名字。
方法二：

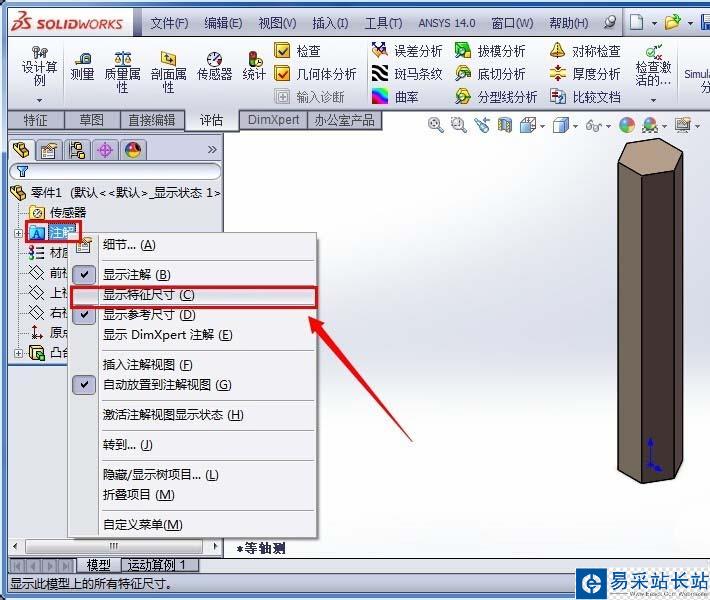

在零件环境中，右键单击“注解”，在弹出的对话框中单击“显示特征尺寸”，则该零件所有特征的尺寸都显示了。
方法三：

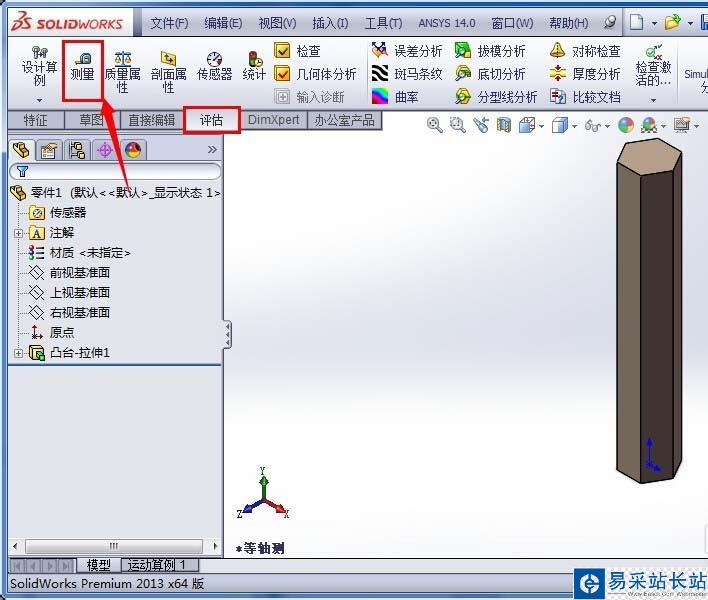

1、点击“评估”栏里的“测量”，激活“测量”工具。

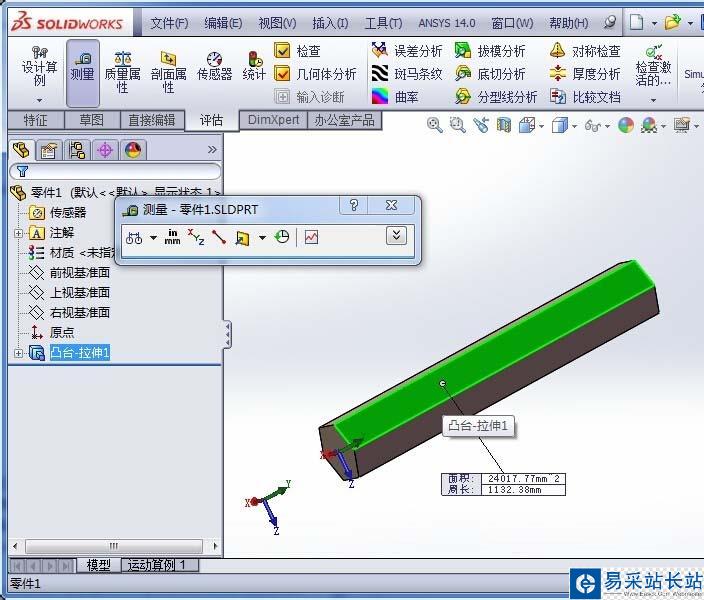

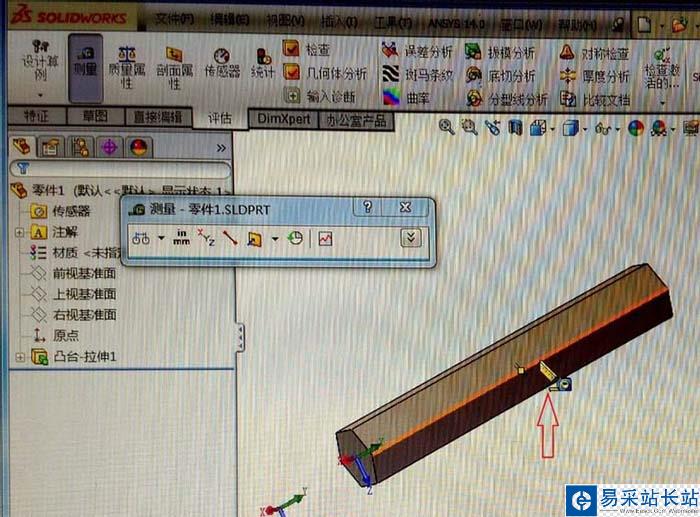

2、当光标变为尺子状的时候，就可以去测量目标特征的尺寸了。测量工具可以测面积、长度、直径、间距等等，功能还是挺强大的，这里就不展开叙述了。
