solidworks怎么创建零件库?

在使用SolidWorks进行产品设计时，常用的标准件（如螺栓、螺母、垫圈等）通常可以在安装了SolidWorksToolbox插件后调出使用，而许多标准件在Toolbox并不存在，不能从插件中直接调用。在用到这些零件时，设计人员常常因其尺寸、规格不同而进行重复设计，效率低、工作量大。针对这一问题，本文以“外六角螺塞”为例，详细介绍系列零件库的创建及使用方法。

软件名称：solidworks 2015 3d设计软件(附序列号) sp5.0 安装版 64位软件大小：7.76GB更新时间：2018-05-17

1、创建默认零件　

按照重型机械标准JB/ZQ4450－1997的“外六角螺塞M20×1.5”设计默认零件。　　

1）新建一个零件文件，进入草图绘制状态。　　

2）以“前视基准面”为草绘基准面，绘制草图。选择下拉菜单“视图/尺寸名称”，在绘图区草图中改变尺寸名称，如图1所示。

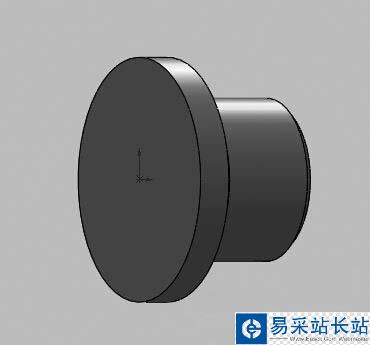

2、选择特征工具栏上的“旋转”命令，建立“旋转1”特征（见图2）。

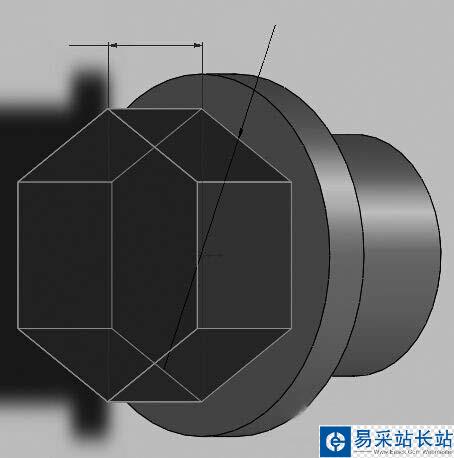

3、以图2左端面为基准，绘制草图，选择特征工具栏上的“拉伸”命令，建立“凸台-拉伸1”特征，双击设计树中的“凸台-拉伸1”特征，在绘图区零件上修改尺寸名称，如图3所示。将文件保存为“外六角螺塞JB4450－1997.SLDPRT”（螺纹特征创建略）。

4、创建系列零件设计表　　

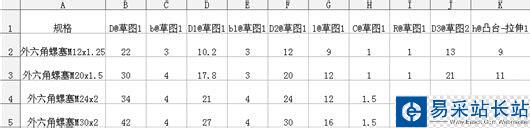

1）新建MicrosoftExcel工作表，在单元格A1中输入“规格”，分别双击SolidWorks设计树中的“旋转1”，“凸台-拉伸1”特征，在绘图区中选择零件尺寸，在弹出的对话框中将主要值分别复制、粘贴到B1K1单元格。　　2）按国标输入每种规格的螺塞所对应的参数值，将文件保存为“外六角螺塞设计表.xls”，如图4所示。

5、插入系列零件设计表　　

1）选择下拉菜单“插入/表格/设计表”，打开“系列零件设计表”对话框，选择“来自文件”，点击“浏览”按钮，找到“外六角螺塞设计表.xls”后确定，在绘图区域弹出Excel表格，在空白处单击退出。　　

2）单击ConfigurationManager按钮，进入配置管理，双击各配置，观察零件的变化。

6、创建零件库　　

在设计库中选择“DesignLibrary”点击右键，在快捷菜单中选择“新文件夹”，并将新文件夹重命名为“管路附件”，如图5所示。
