solidworks怎么绘制和展开圆锥体钣金?

在我们应用solidworks软件的时候我们经常遇到要设计一些圆锥体钣金。今天小编就给大家分享一下，solidworks圆锥体钣金怎样画和展开。

软件名称：SolidWorks 2017 SP0 官方中文免费版(附破解文件)软件大小：12.7GB更新时间：2017-02-27

1、打开solidworks软件，选择基准面，绘制如下草图。

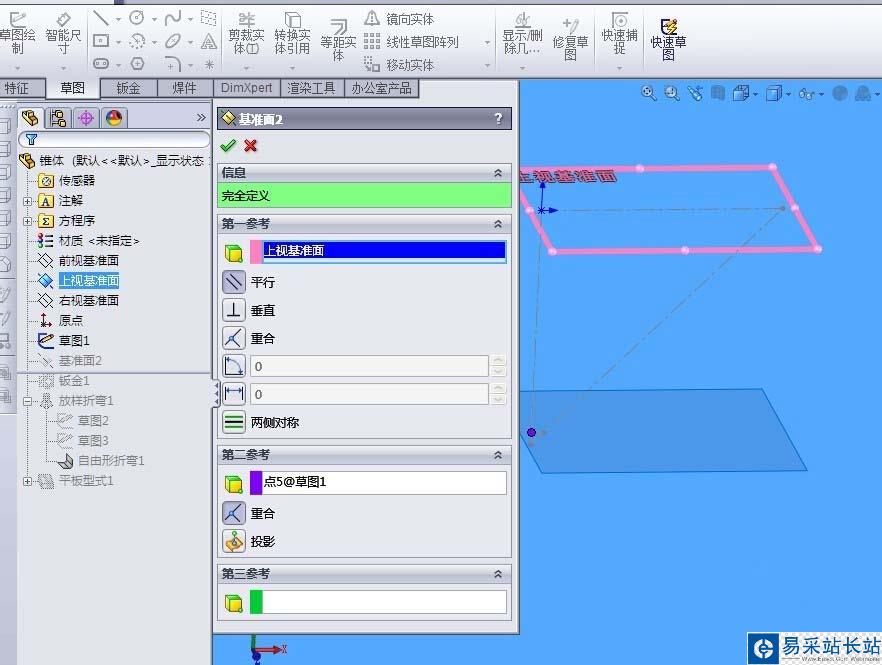

2、建立基准面，以下面20处建立基准面

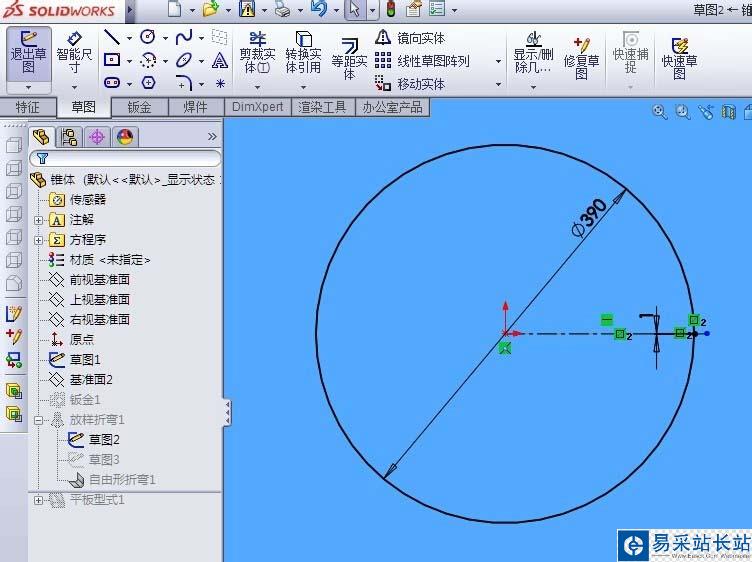

3、选择上视图为基准面，点击绘制草图，绘制一个圆留有开口。因为一个闭合的草图无法生成钣金

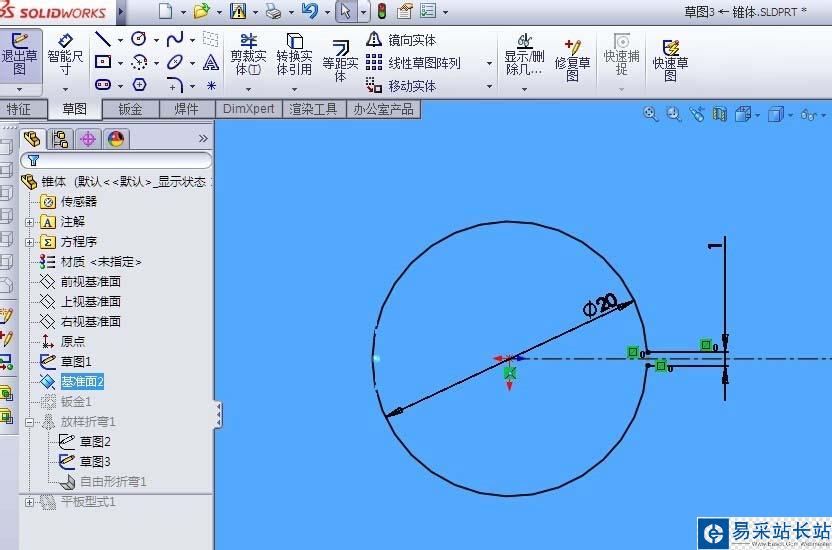

4、选择基准面2，在基准面2上绘制草图。绘制一个圆留有开口，因为一个闭合的草图无法生成钣金

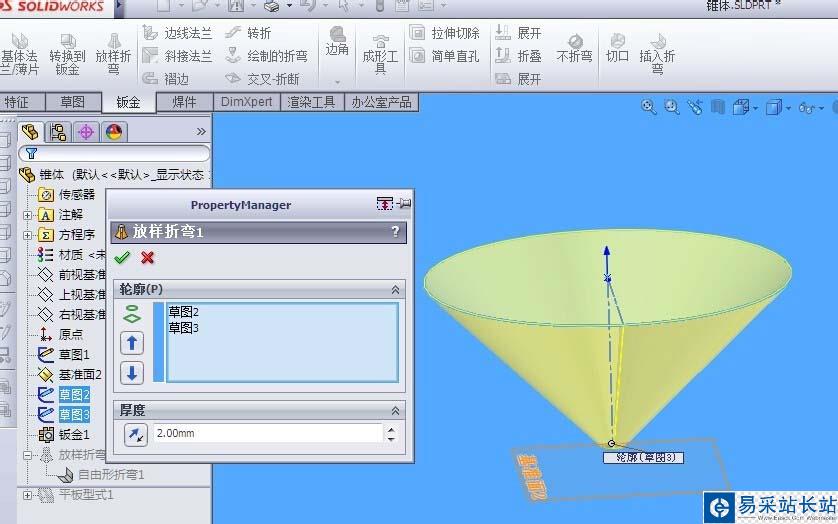

5、选择钣金中的放样命令，然后选择两个草图。

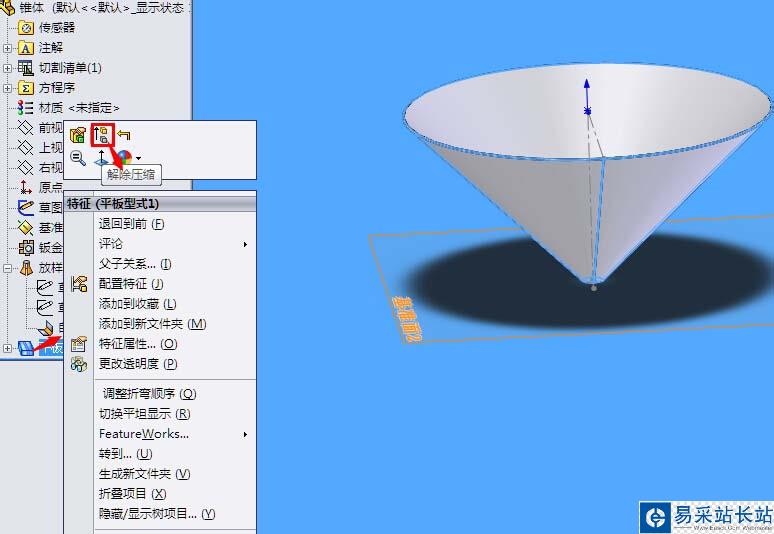

6、在特征树中选择平板形式，点击右键并选择解除压缩命令

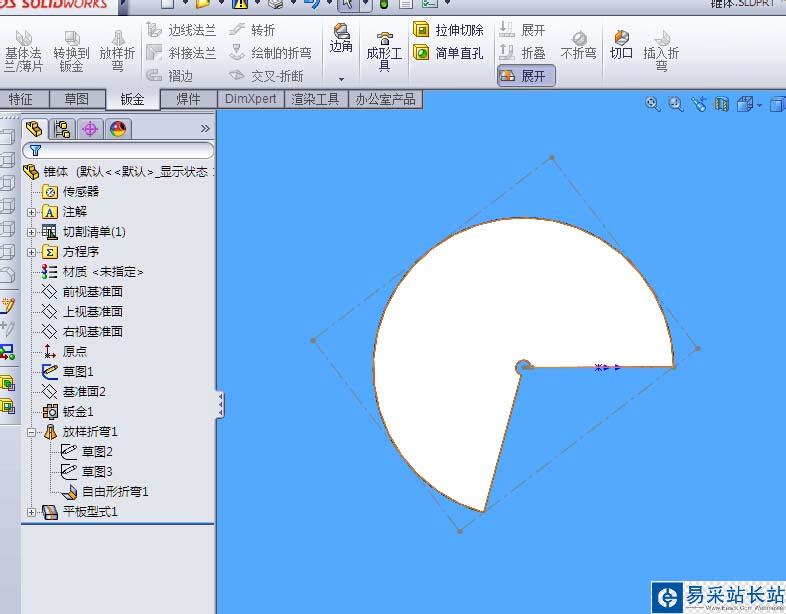

7、圆锥体展开如图所示
