SolidWorks怎么画立体的圆球?

旋转体很常见，因此在solidworks做零件图也时常碰到。那么solidworks如何画旋转体呢?下面与大家一起分享。

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

1、Solidworks软件运行：鼠标双击Solidworks软件快捷方式图标，进入Solidworks界面。

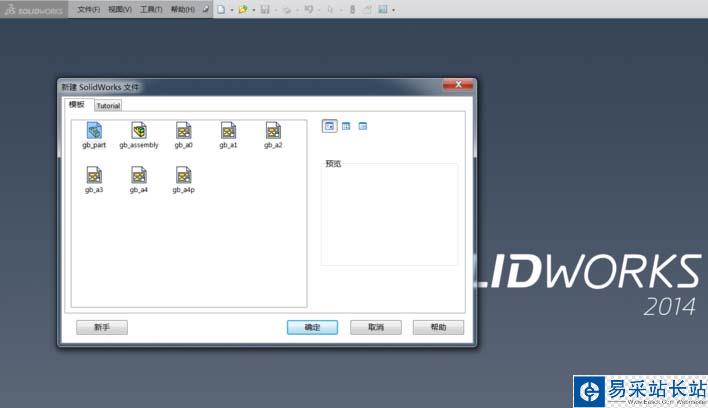

2、新建零件：进入Solidworks界面后，鼠标左键 单击文件--新建--零件--确定。

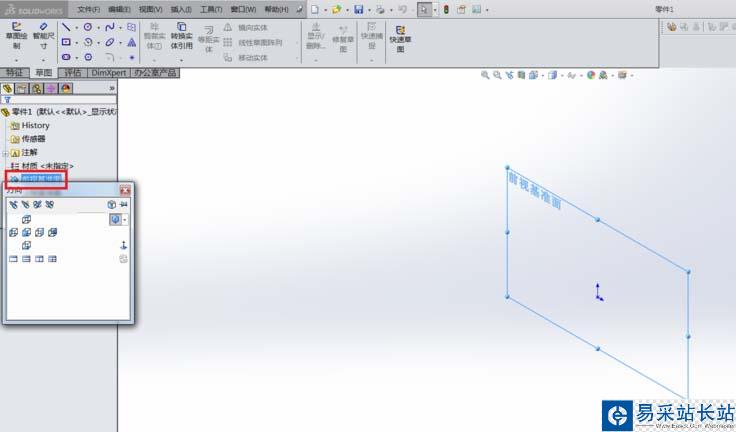

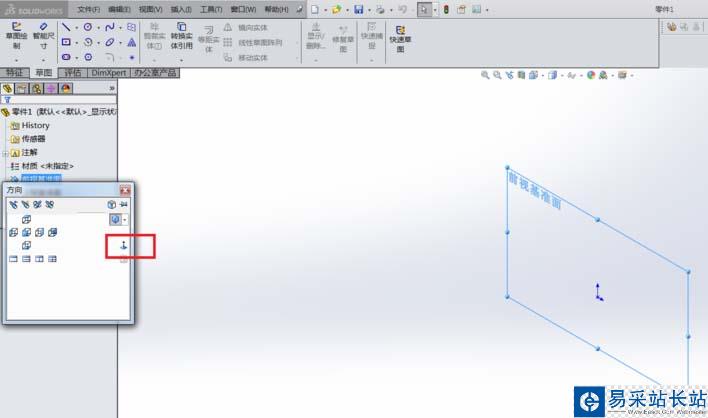

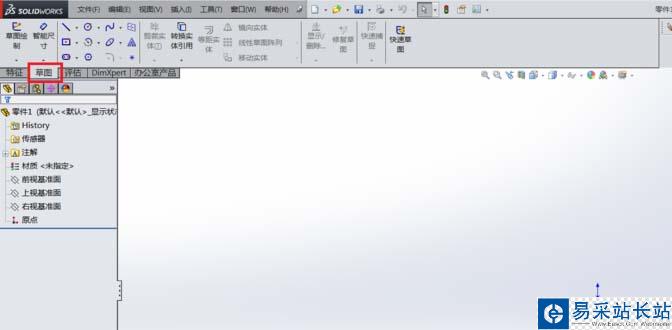

3、绘制草图：鼠标左键单击草图--前视基准面--正视于，进入草图界面即可绘制草图。

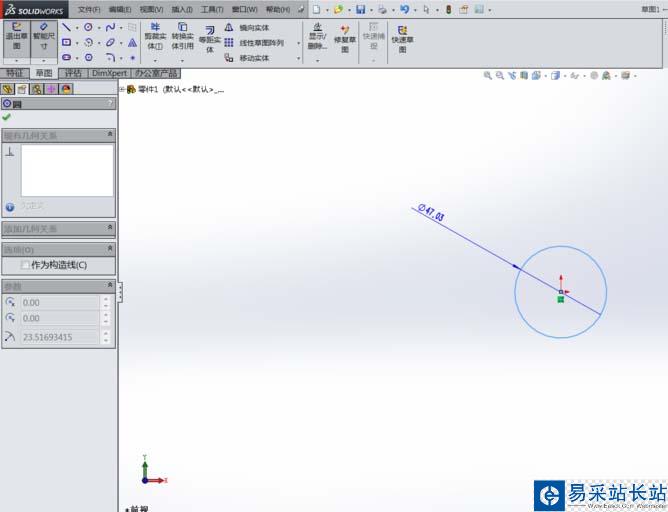

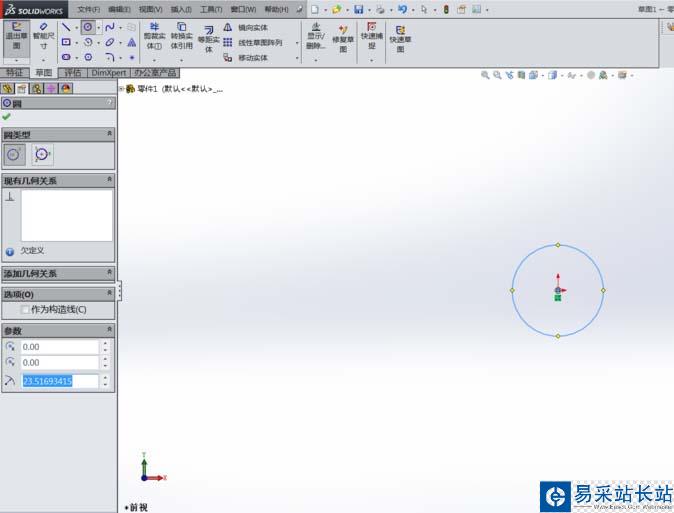

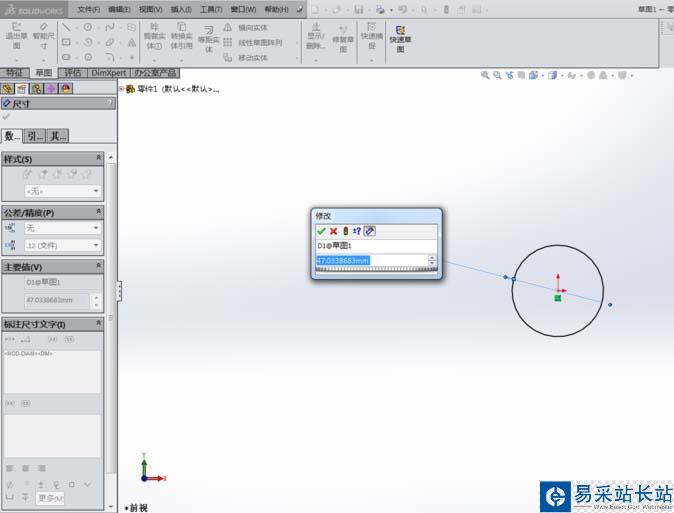

4、草图定义：进入草图界面后，选择圆工具，在界面绘制圆，然后用剪刀剪切半圆即可，选择智能尺寸编辑图形的大小，完成草图后退出。

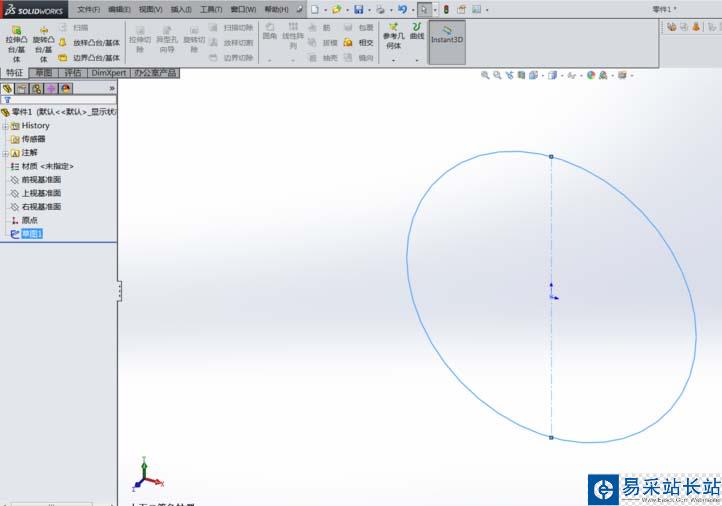

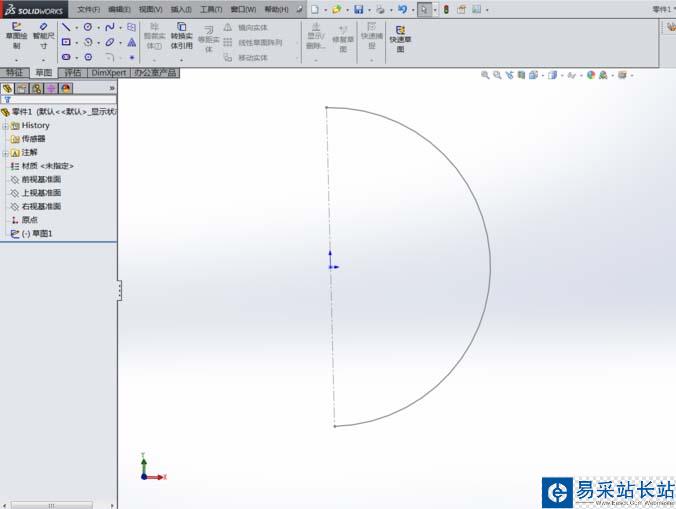

5、基准轴：可以建立也可以通过草图绘制。此处以草图绘制为例，单击刚刚的草图进入编辑，选择直线的虚线工具，在圆中心画一直线。完成后退出草图。

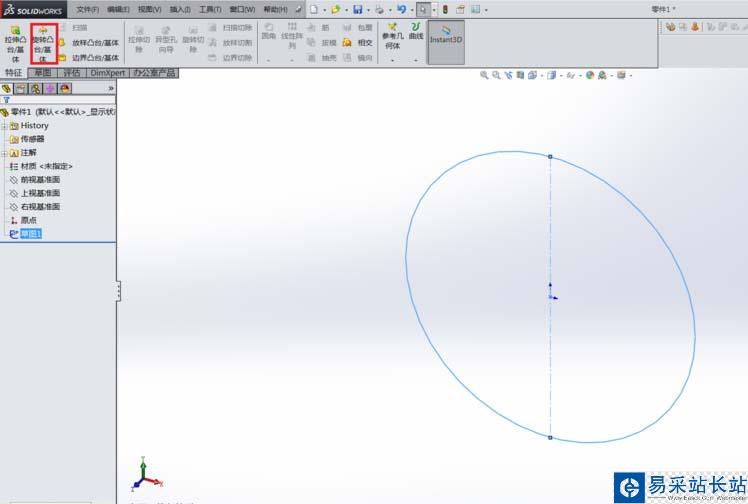

6、旋转：单击旋转凸台/基体，在单击刚刚画的草图。即可进入旋转定义对话框。

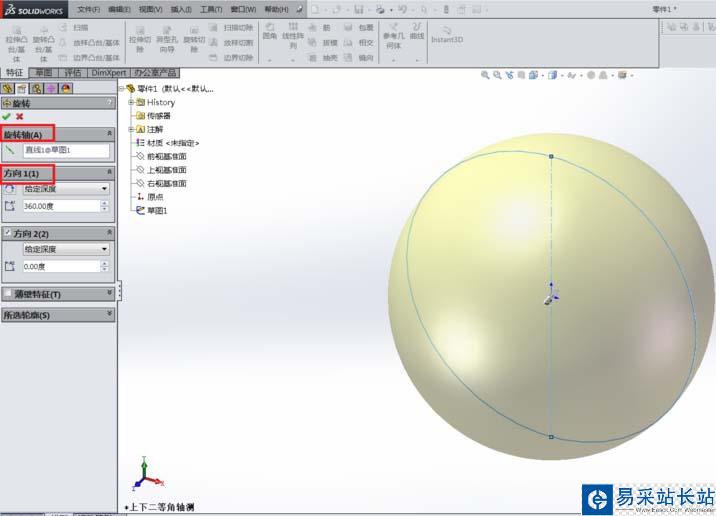

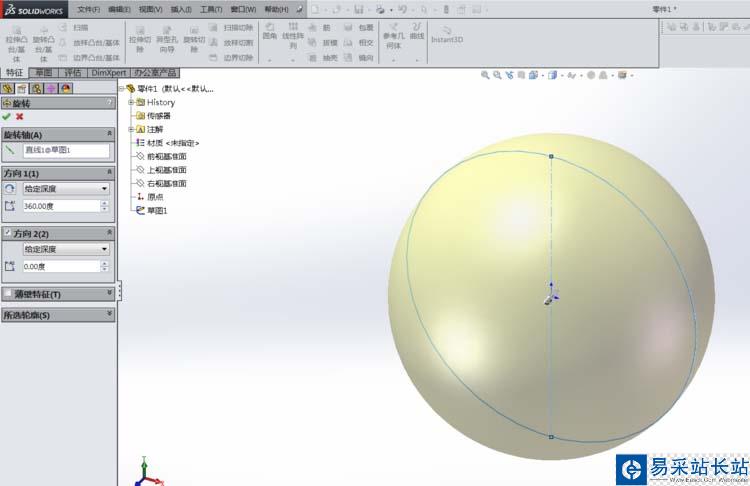

7、旋转对话框定义：进入旋转定义对话框后，可对旋转轴、旋转方向及度数等定义。

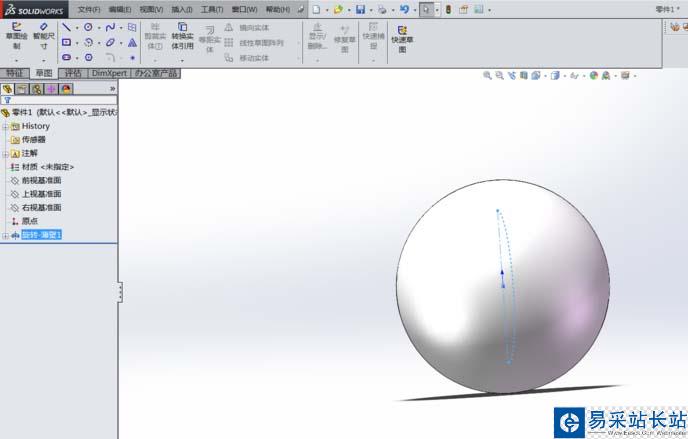

8、修改旋转体：单击基准面，选择编辑，即可进入修改相关参考。
