solidworks怎么添加gb型材库?

将标准型材添加至solidworks软件里，会方便大家画图，且可以为大家节约很多时间。

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

gb型材库：百度网盘点击下载

1、打开solidworks2012，焊件模块，大家会看到，里面默认的只有ansi（英寸）和iso，对于用国标的我们不是很方便。

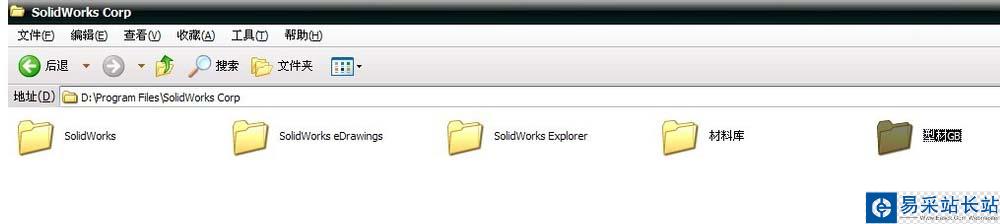

2、将下载好的“型材GB”文件夹放置在某个盘里，例如我的是放在D盘：D:/Program Files/SolidWorks Corp   ，其它盘也都是可以的。

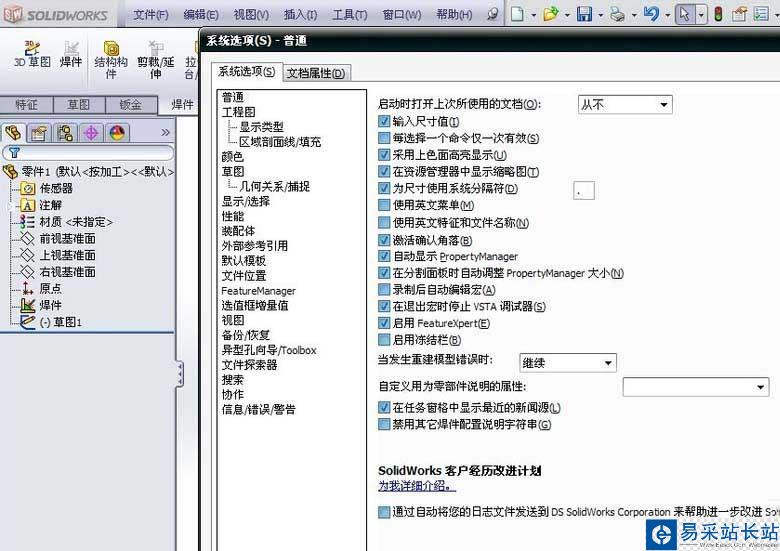

3、在solidworks2012里工具栏里 ：工具—选项，会弹出如图窗口

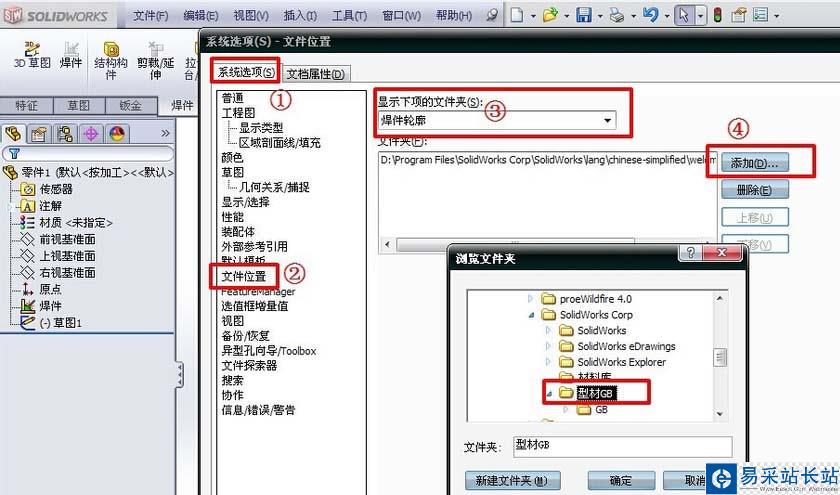

4、系统选项—文件位置—显示下列的文件夹里找到“焊件轮廓”—添加“型材GB”—点击确认，保存。

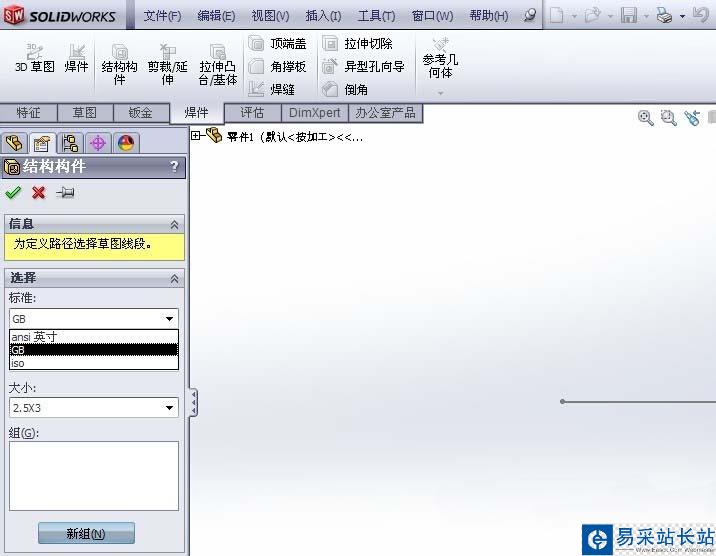

5、工具栏里的焊件里就可以看到GB型材了。

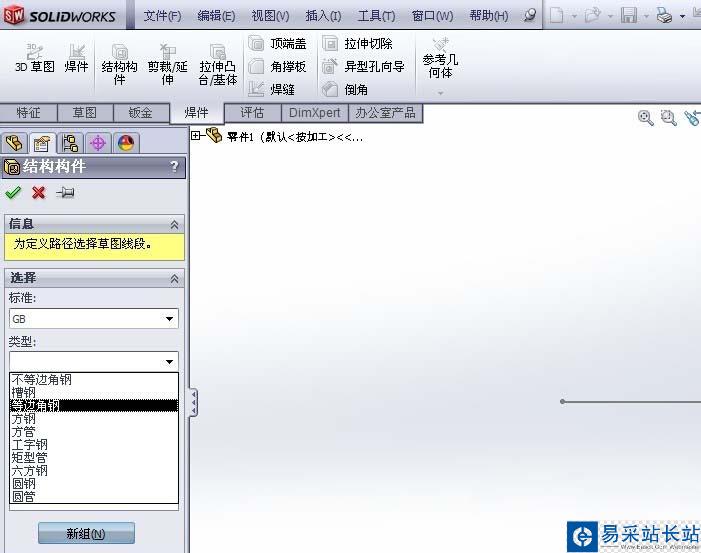

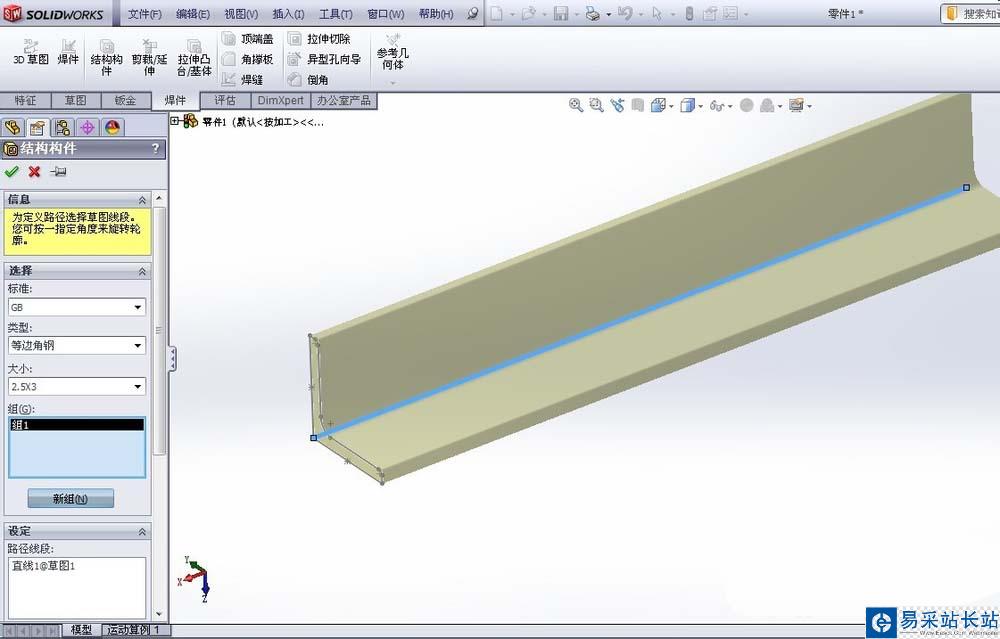

6、画一条直线，选择需要的型材标准，新建组，就可以了。
