SolidWorks建模易上手，同时功能强大，所以我们很多人都在使用。不过我们经常使用的是它的建模功能，而事实上，SolidWorks还配置了渲染功能，虽然和专业的渲染软件无法比，但是效果还是不错的，下面介绍一下。

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

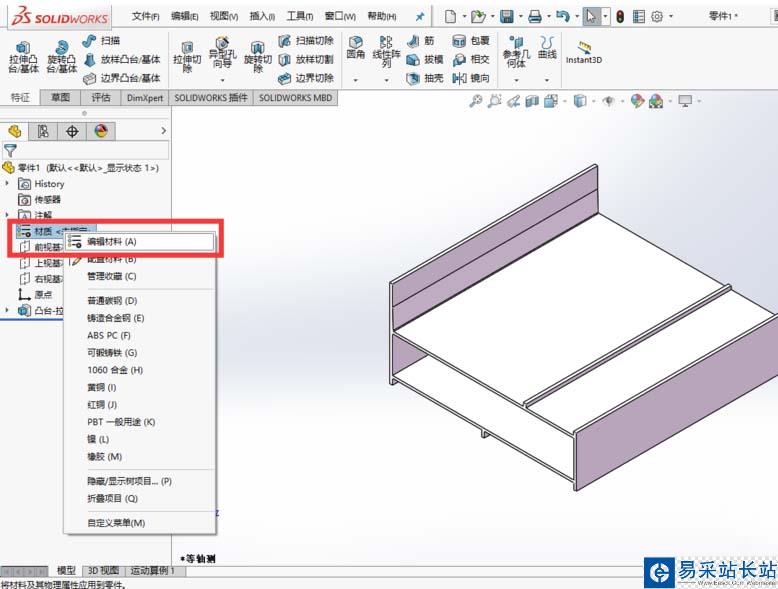

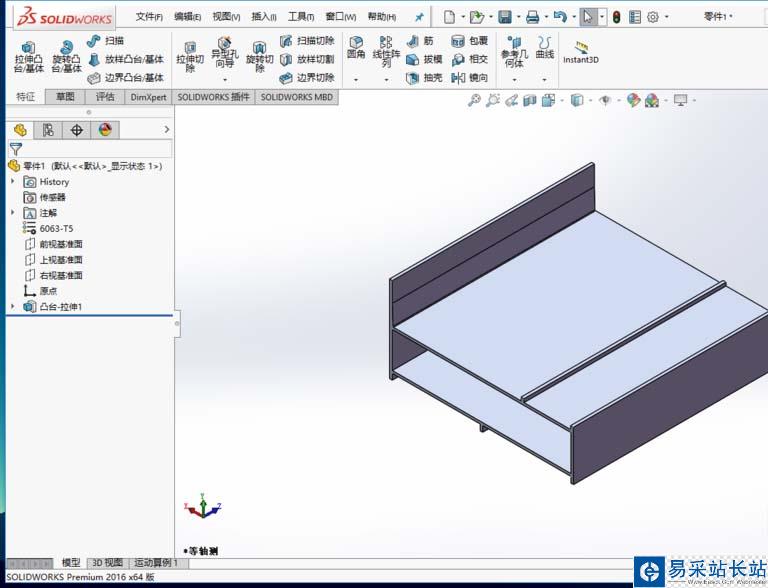

1、我们打开SolidWorks，然后在其中绘制好要渲染的三维模型。要渲染的话，首先需要设置三维模型的材料。在软件左侧的属性栏中，右键单击“材质”，选择“编辑材料”。

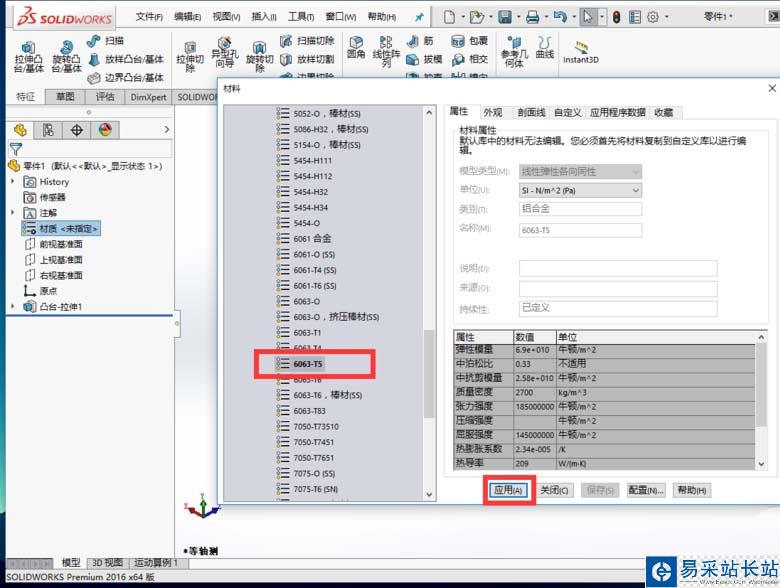

2、在弹出的“材料”选项卡中选择你要设置的模型材料。在这里指定为铝合金6063-T5，并点击“应用”。这时就会发现，之前的“材质”已经变为“6063-T5”，而且模型的外形颜色也发生了变化，说明材质设置成功。

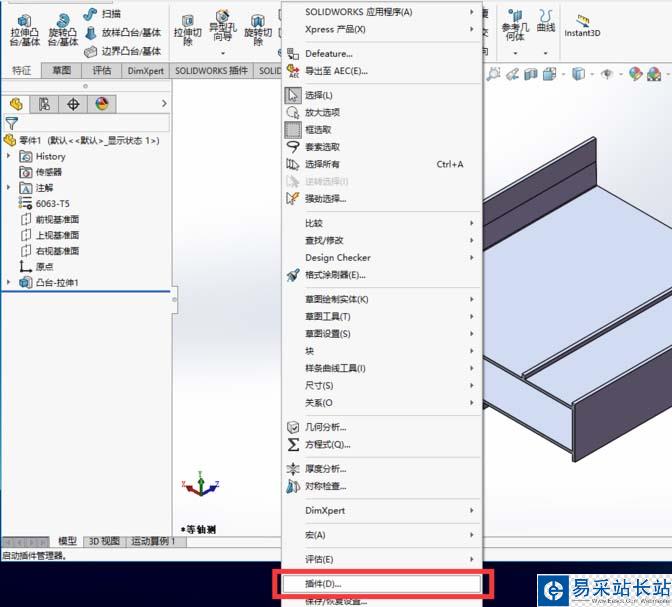

3、因为SolidWorks是使用插件“PhotoView360”来进行渲染的，所以要先加载该插件，点击“工具”-“插件”。

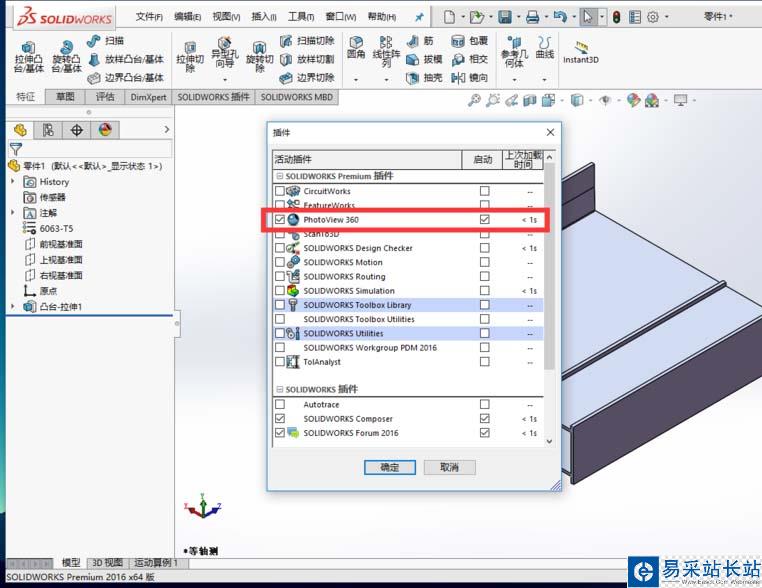

4、在弹出来的“插件”中，找到“PhotoView”插件，将其勾选中。然后点击“确定”。

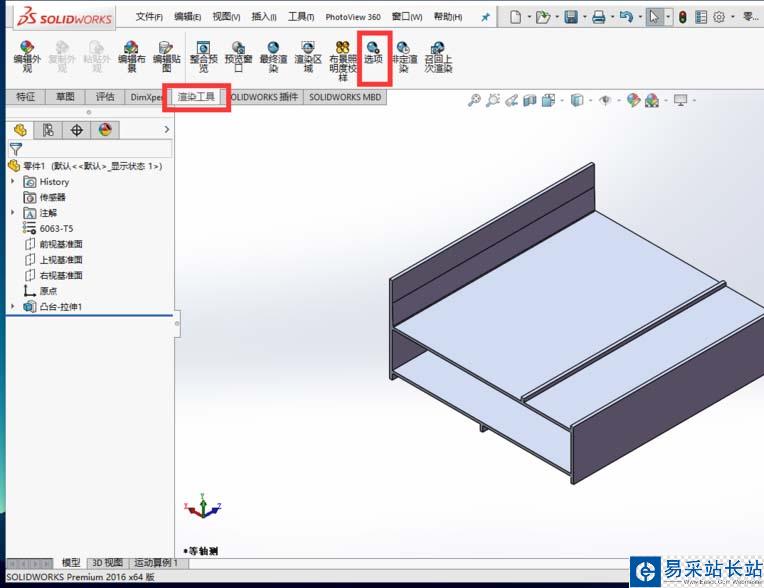

5、这时在软件上方，可以发现多出了“渲染工具”选项卡。进入，然后点击“选项”进入。

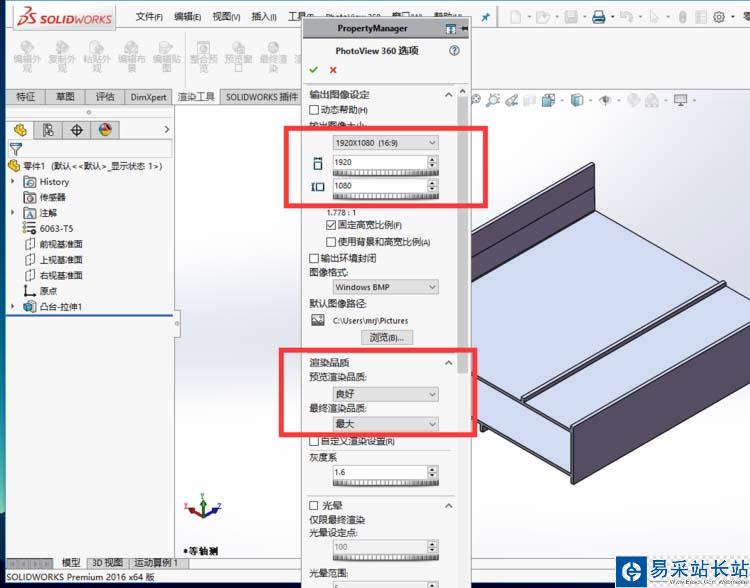

6、在“PhotoView360选项”中，可以设置输出图像的分辨率，以及输出品质、格式、路径等等。

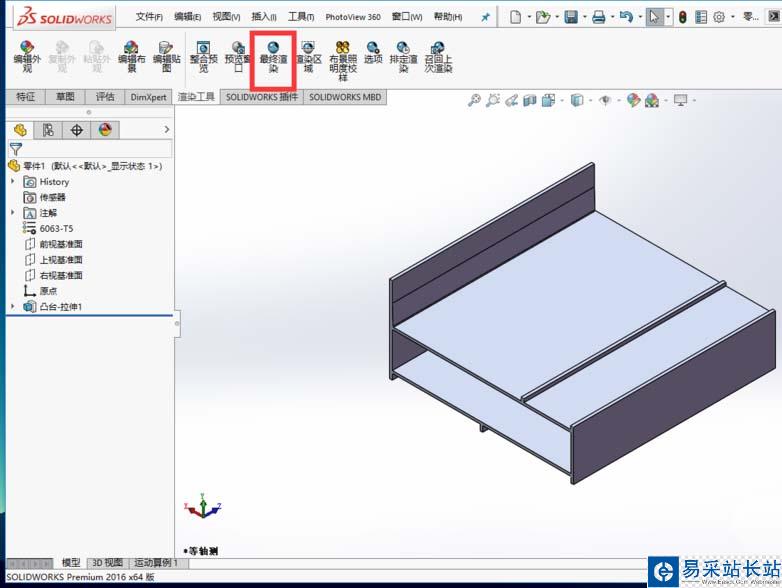

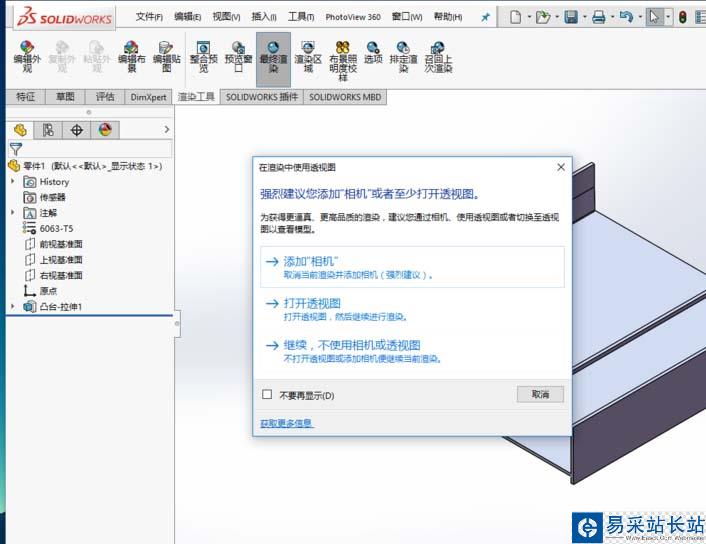

7、设置完成之后，就点击“最终渲染”。这时会提示“添不添加相机.......”，可以添加，这里选择“继续，不使用相机或透视图”。

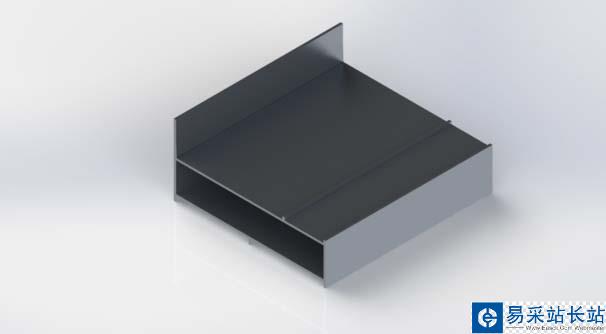

8、然后，软件就会开始渲染了，渲染的时间长度和电脑性能、选择的输出图像分辨率、输出图像品质有关。渲染完成的效果还是不错的。
