SolidWorks怎么沿着圆环画螺旋线?

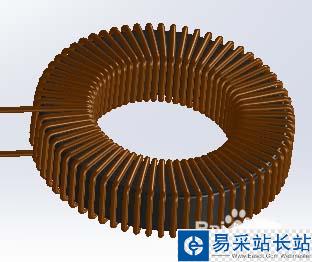

如下图，如何在SolidWorks中画出下面的螺旋线？下面我们一起来学习一下。

软件名称：SolidWorks 2017 SP0 官方中文免费版(附破解文件)软件大小：12.7GB更新时间：2017-02-27

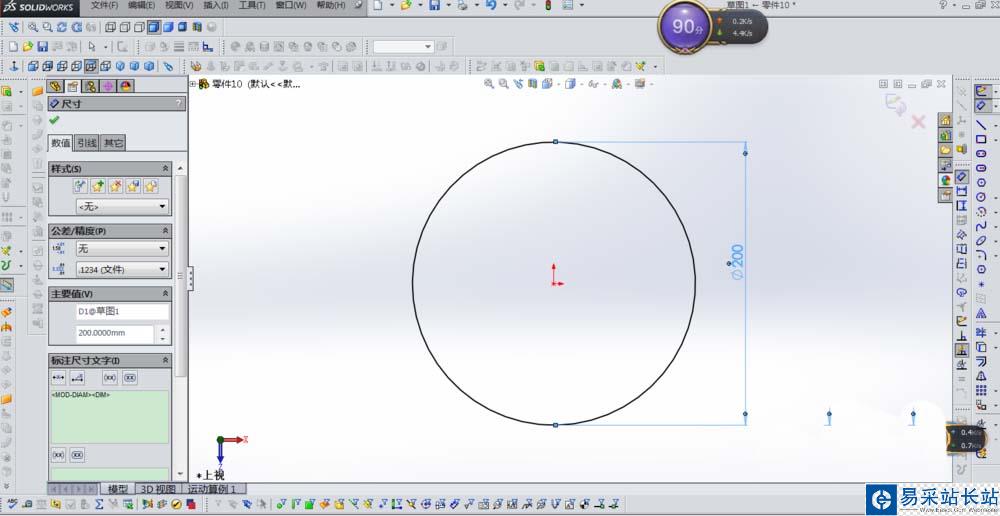

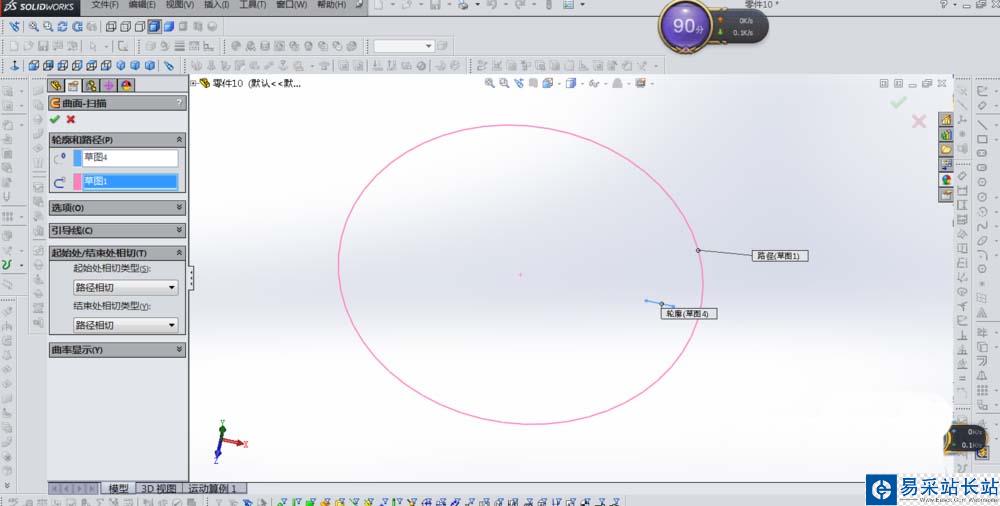

1、打开SolidWorks软件，并在上视基准面上画出一个直径200的圆，如下图

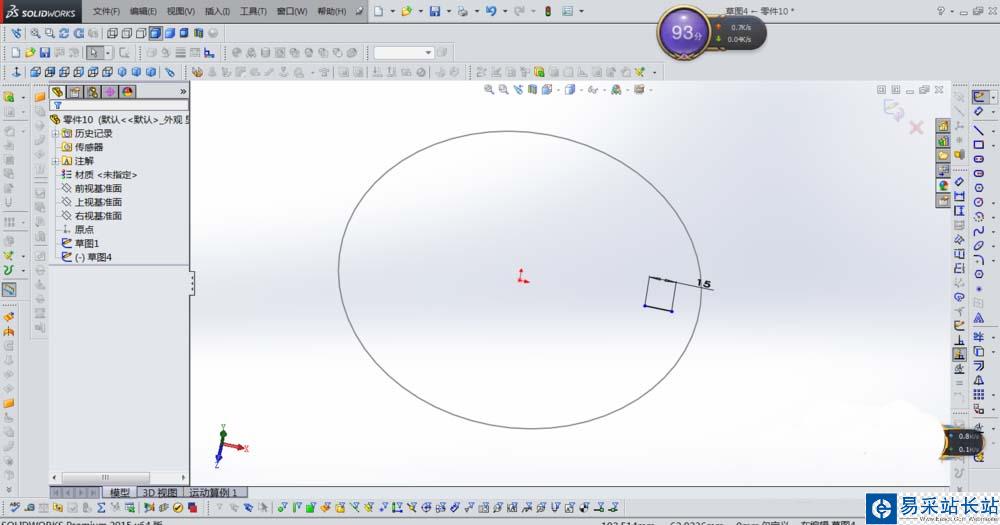

2、选择前视基准面，并在合适的位置画一跟15mm长的线，如下图

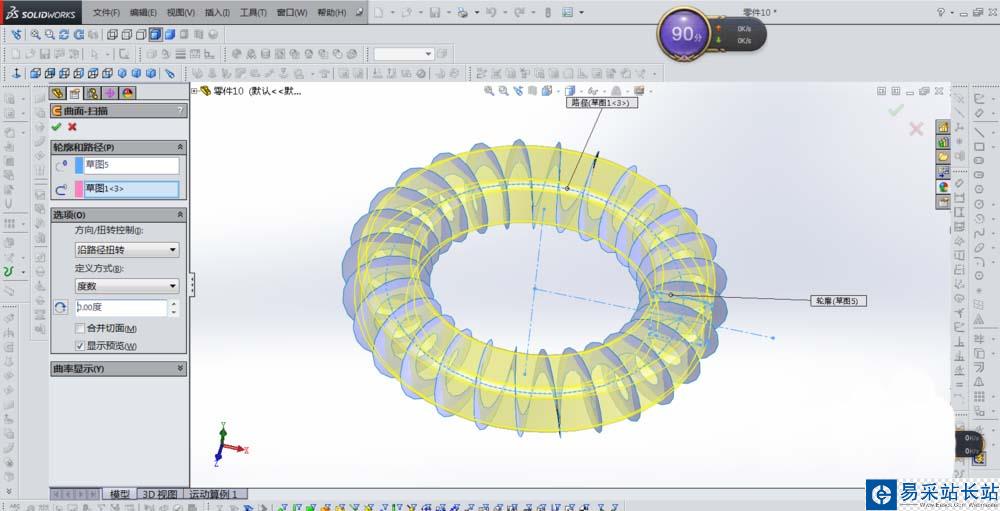

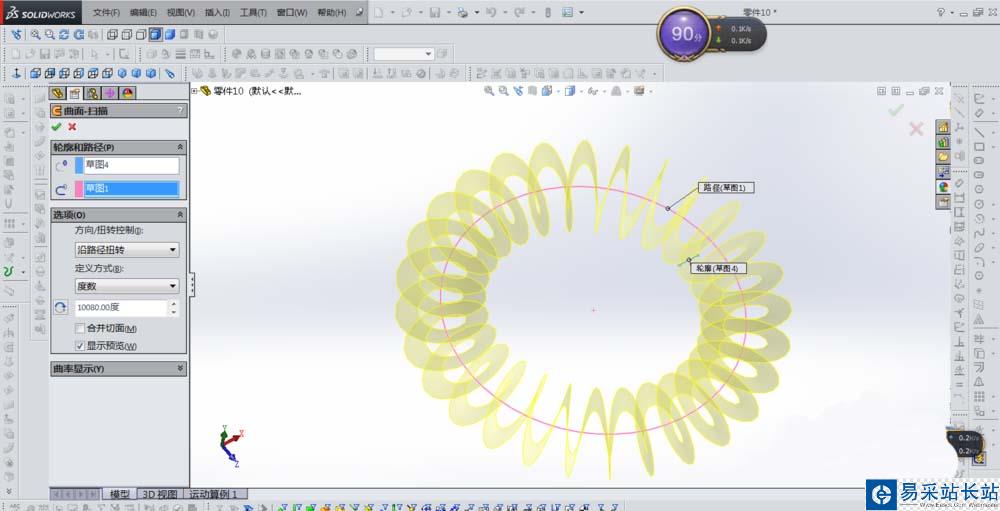

3、对已做好的两个草图做曲面扫描，如下图，注意方向选择：“沿路径扭转”

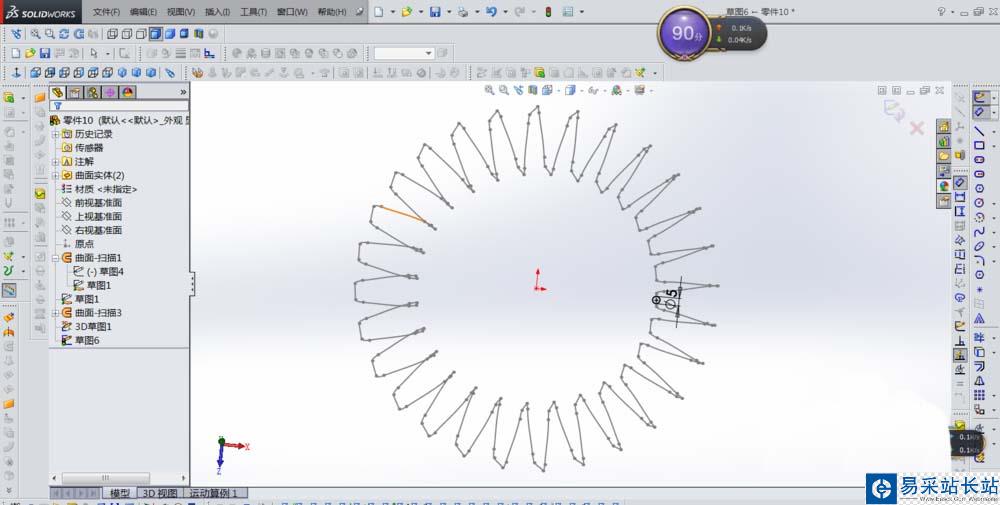

4、在前视基准面上画出以下草图

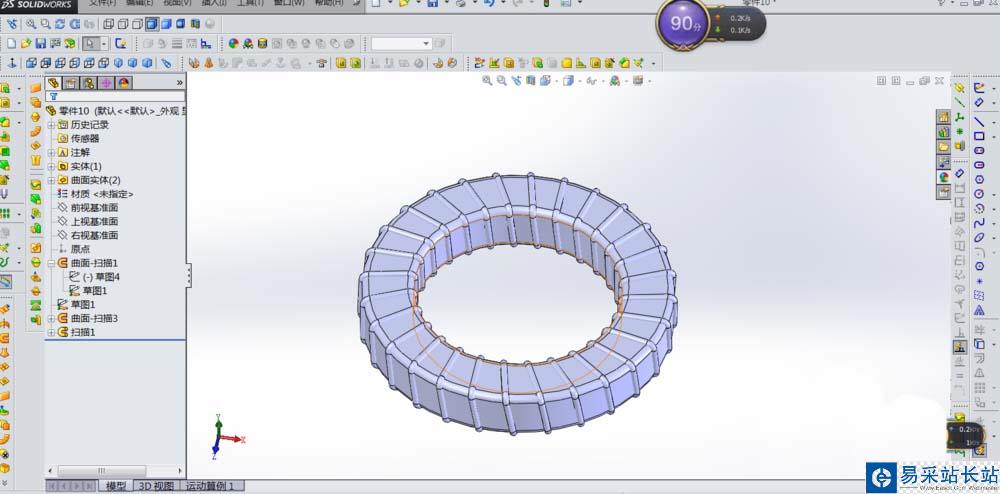

5、用曲面扫描命令，如下图

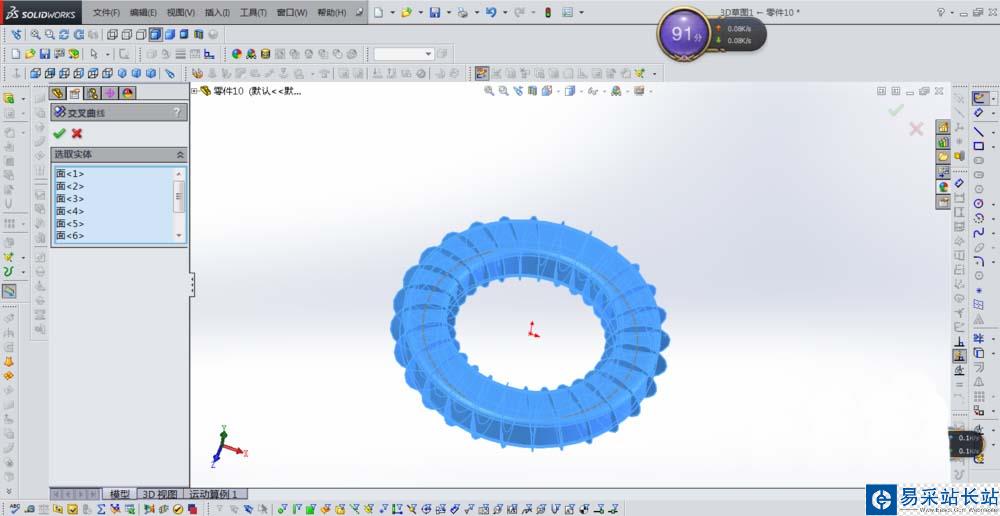

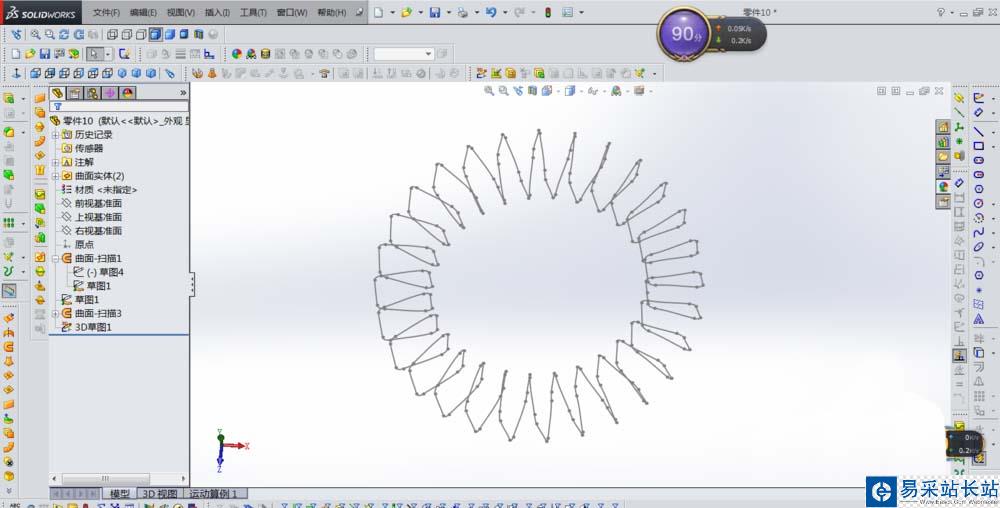

6、在草图界面下用交叉曲线合并，如下图

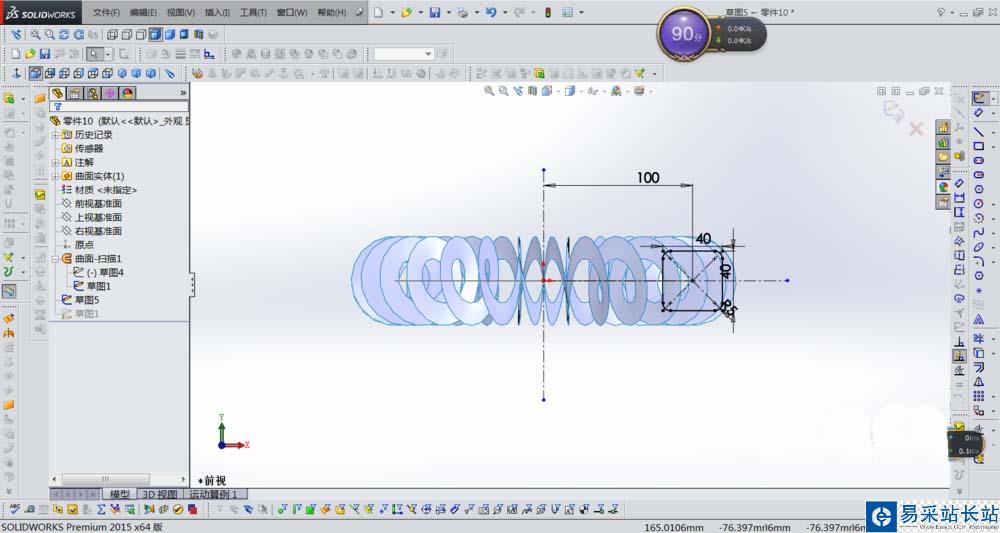

7、把两个曲面扫描隐藏，并在上视基准面上画出以下草图

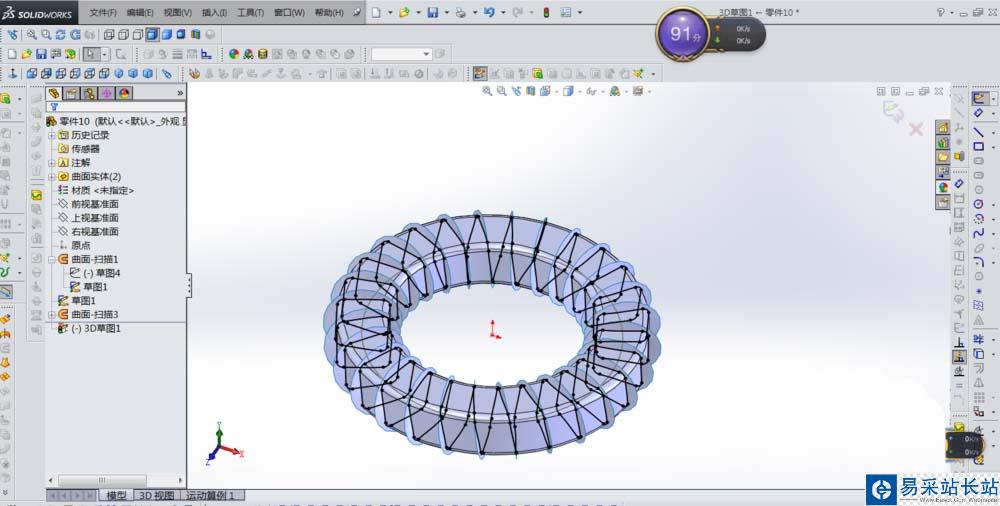

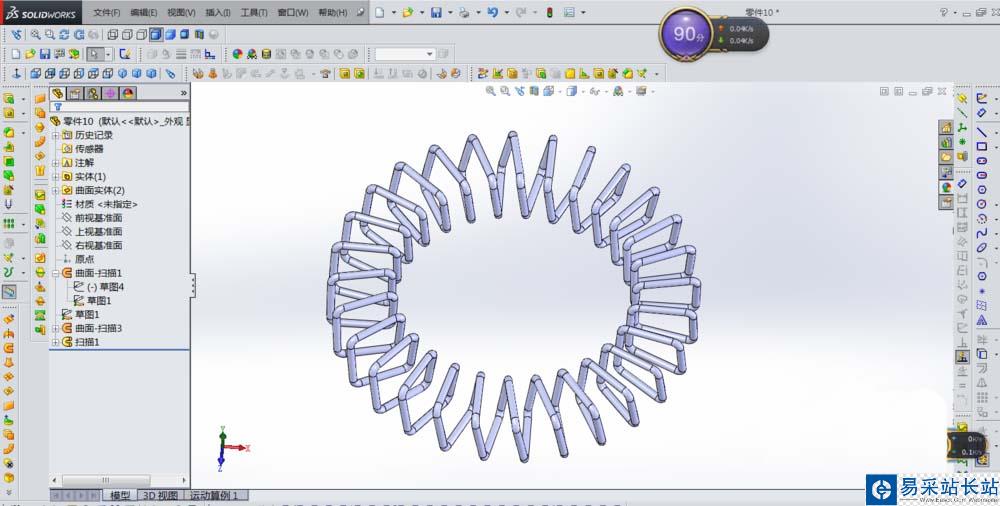

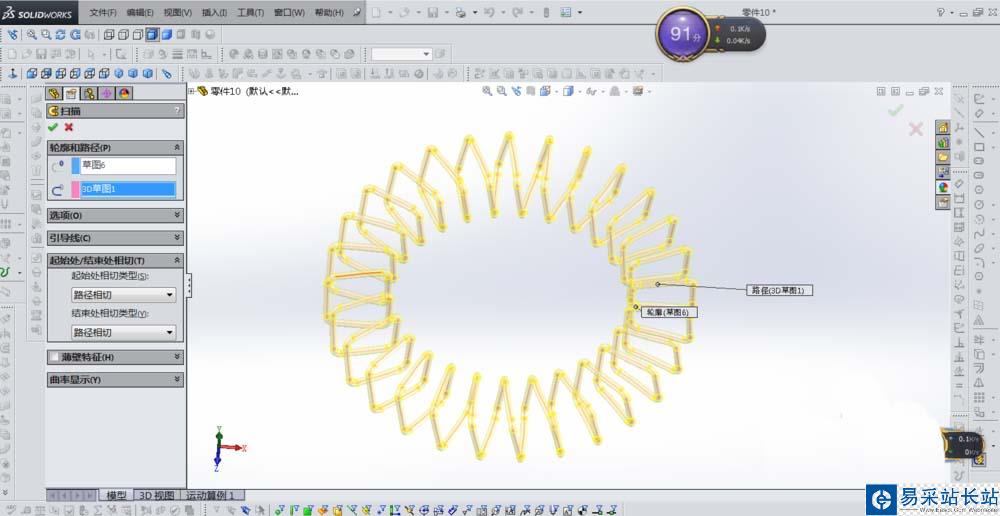

8、使用扫描命令进行扫描，如下图

9、把刚才做的第二个曲面扫描显示出来，便得到了我们需要的沿圆环螺旋线，如下图
