solidworks怎么建立实体穿洞零件模型?

本教程对那些刚刚入门开式使用solidworks童鞋！solidwokrs软件是极其人性画的软件，不需要你操作太多就可以画出其他同类软件的实体！本人从事solidworks绘图5年之多，谈谈感受就一句话心得：“solidworks是在一个个面上通过草图拉伸切除绘制实体！”这一点很重要！这是我个人总结包括带徒弟精髓之言！你只要知道这点你就以及学会了solidworks50%的能力了！

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

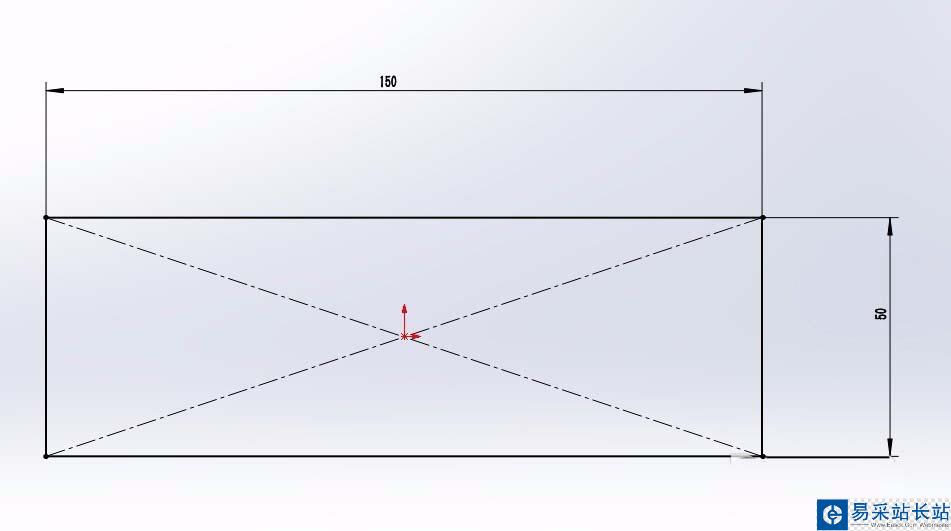

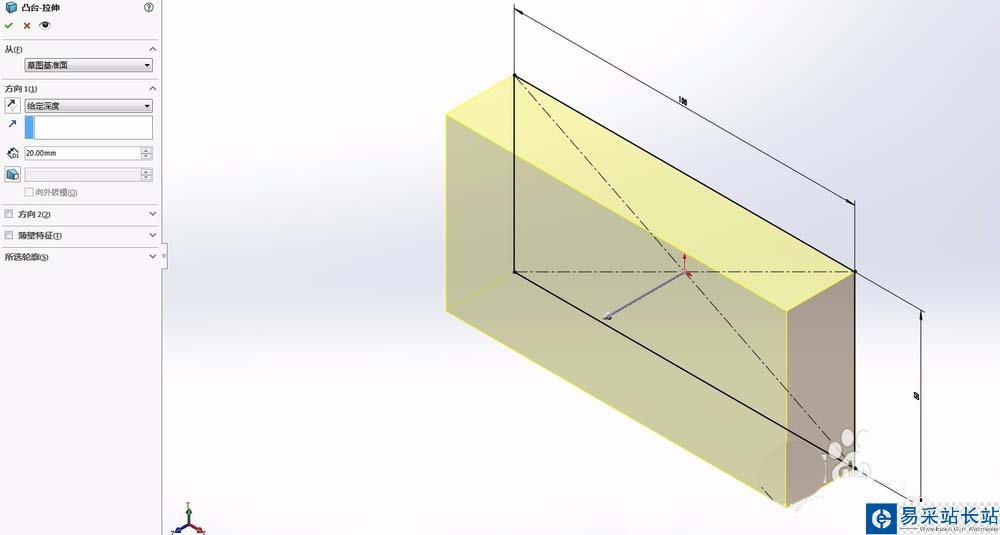

1、打开solidwokrs进入草图绘制界面，在前视基准面绘制如图所示矩形，然后电机工具栏特征拉伸 20mm

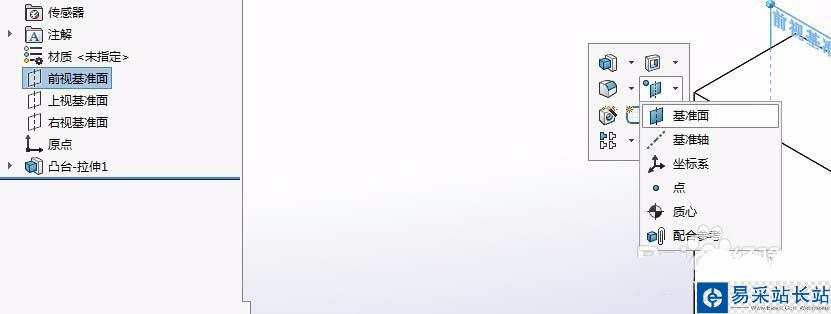

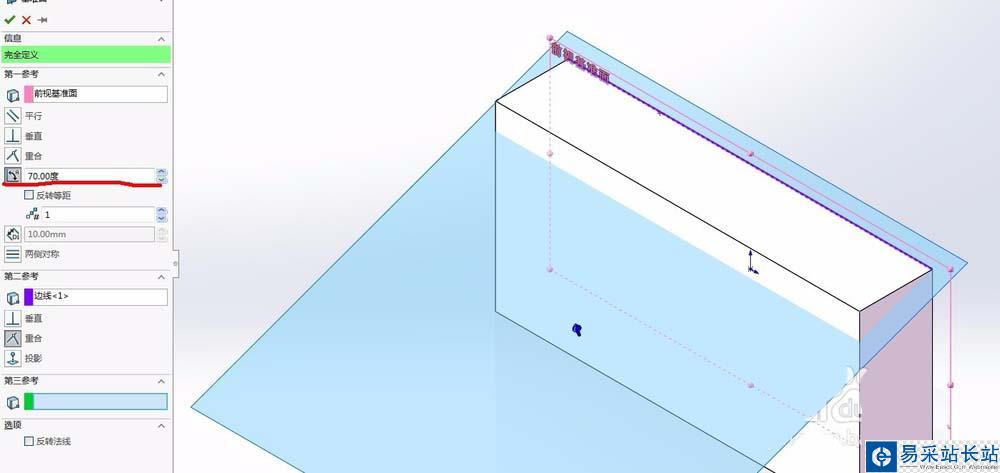

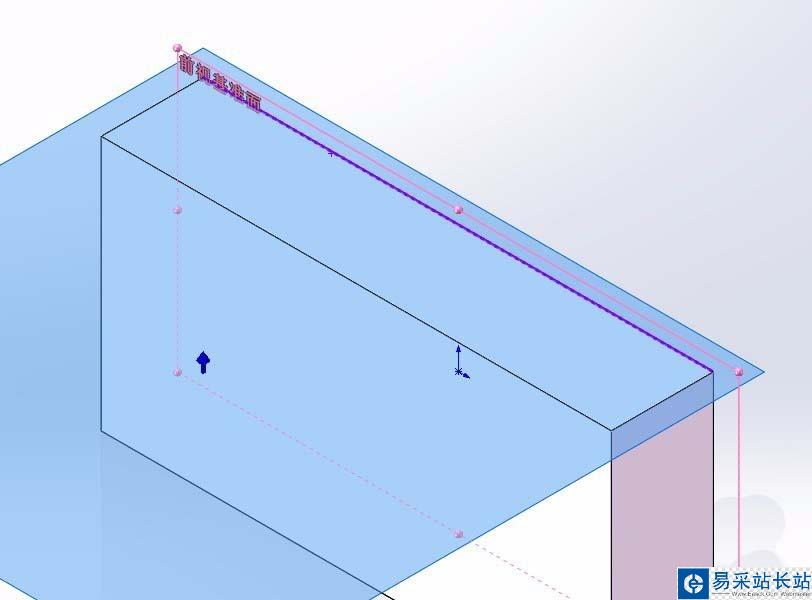

2、单机前视基准面，点击工具栏（或者键盘S键，如果没有基准面按钮右键S弹出的工具栏自定义草图选项拖动添加）基准面，选择如图角度70，系统会自动生成如图所示以参考线为旋转中心线，同时与前视基准面保持70度的基准面

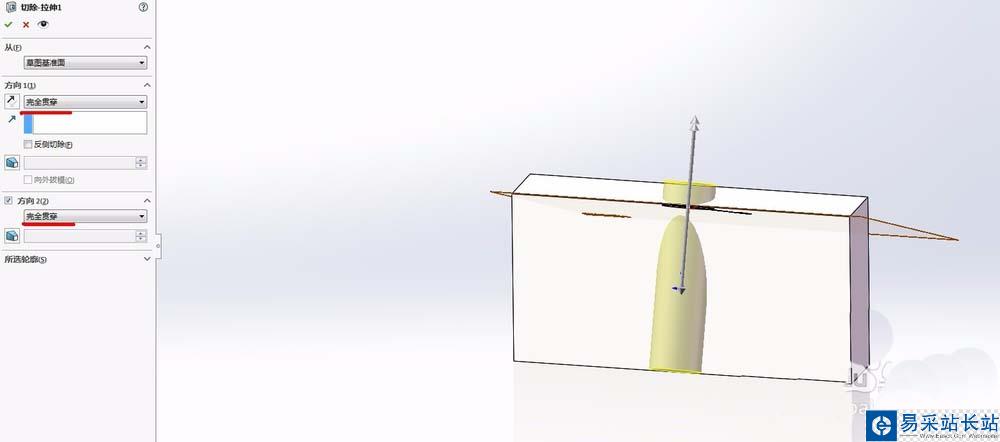

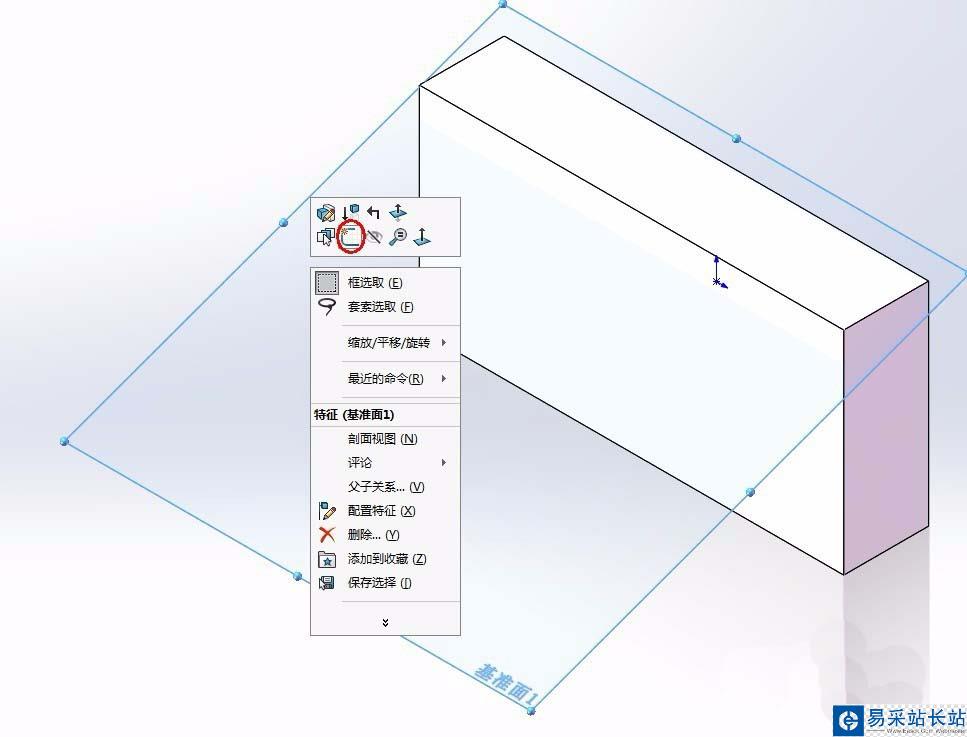

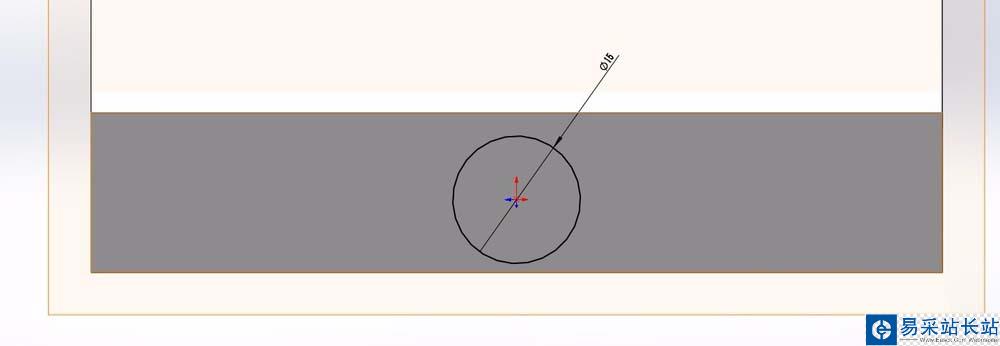

3、在建立的基准面上单机绘制草图，草图画好之后进行特征操作！如图选择的是拉伸切除！

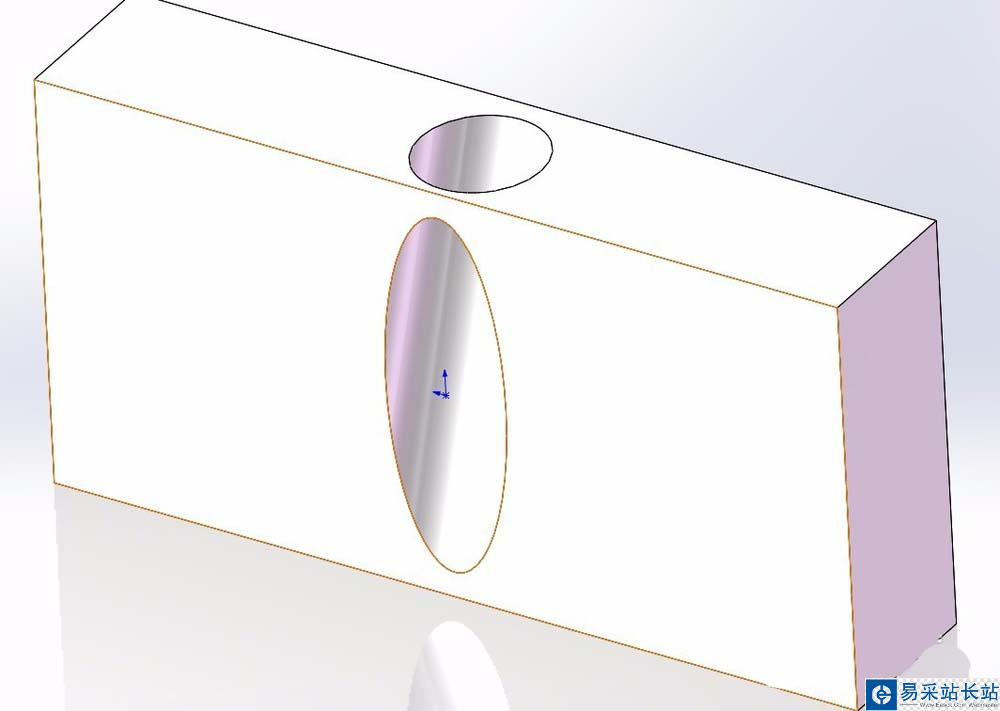

4、完毕！实体已经切除好！所以呢solidwokrs就是在一个个面上进行拉伸切出，没有面就利用基准面工具以参考单位建立想要的面，最后在建立的基准面上进行拉伸切除等等操作。
