UML怎样建用例图?UML建用例图的图文教程

UML可以用来对软件开发过程进行可视化分析，而用例图就是用来分析的一种视图，今天小编就来讲解一下用例图的新建。操作过程还是比较简单，容易上手的。感兴趣的朋友一起去看看吧！

软件名称：Rational Rose 2003(可视化建模工具) 汉化完整特别版 软件大小：356.1MB更新时间：2014-06-14

方法：

1、首先就是安装rose这个工具，这里我用的是“IBM Rational Rose Enterprise Edition”。

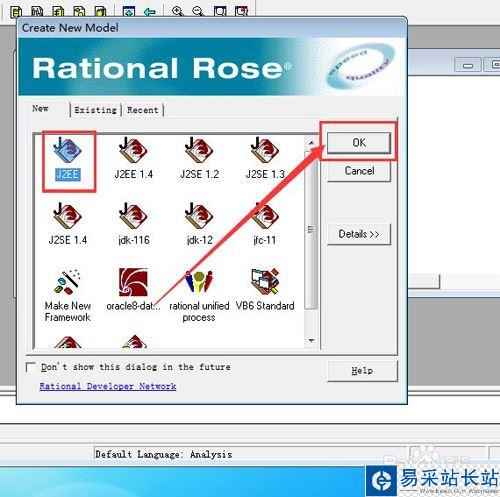

2、打开软件之后，界面有这个默认选项，点击“OK”就可以了。

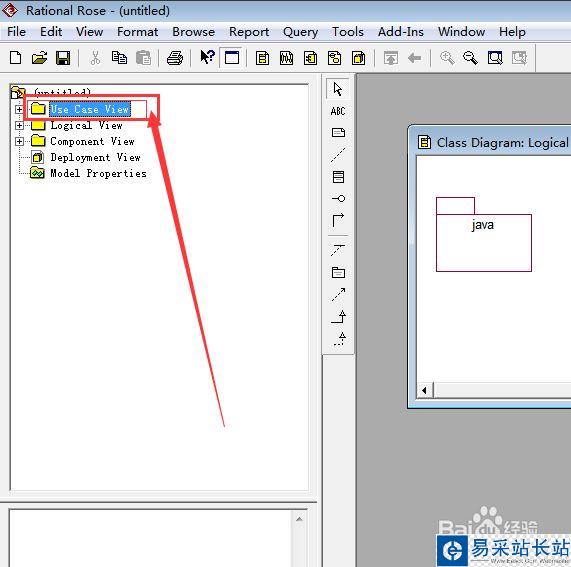

3、在界面左边有一个“use case view”，可以在这里新建一个用例图。

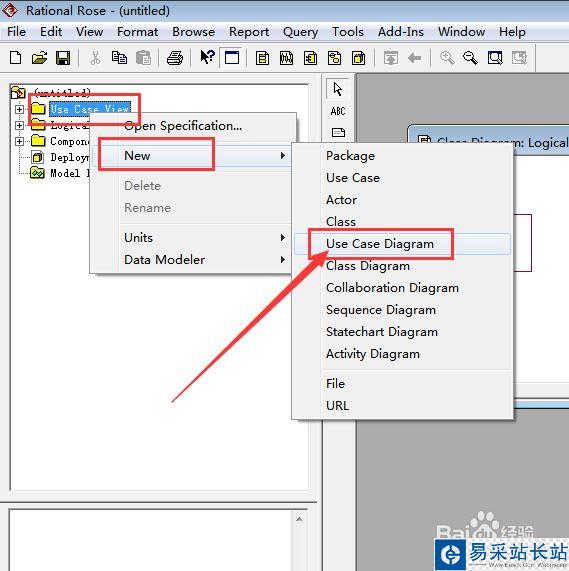

4、鼠标放在“use case view ”上面，单击右键，选择“new”下的“use case diagram”。

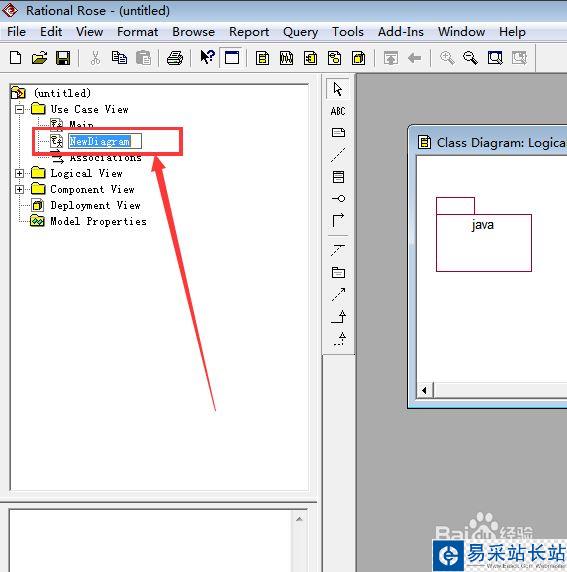

5、如图所示，用例图建好了，可以命名，这里我选择的是默认的名字。

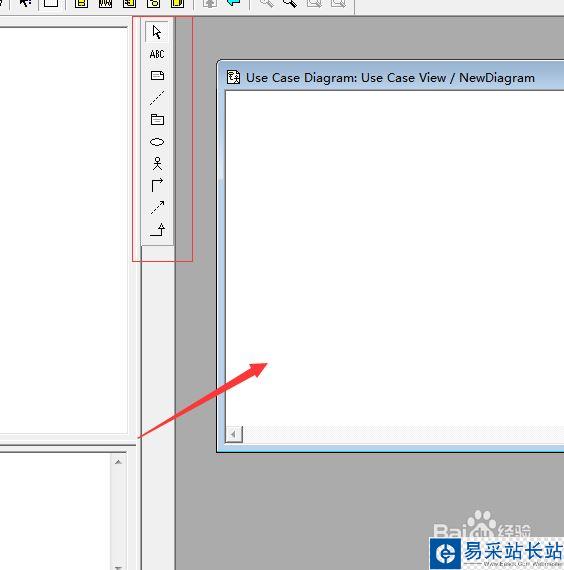

6、双击之前建好的用例图，右边就会弹出这样的窗口，有工具栏，有白色画布。

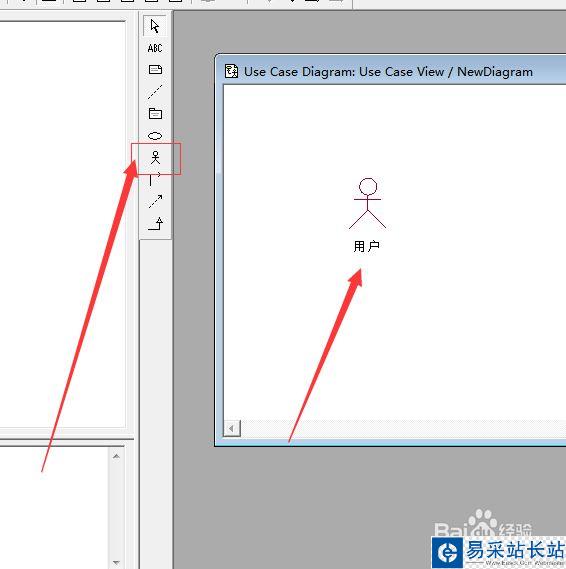

7、接着鼠标点一下人形图标，再在右边的空白处点一下就会得到一个参与者了。

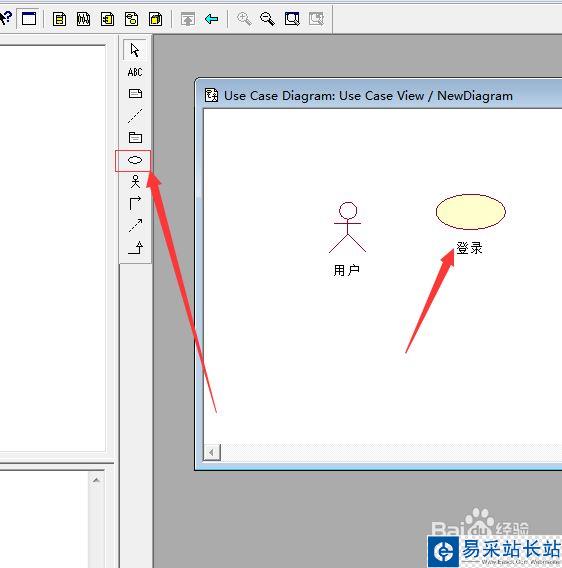

8、鼠标点击左边的椭圆形图标，然后再在右边点击一下就可以得到一个参与者的活动了。
