如何使用eclipse画UML用例图?使用eclipse画UML用例图的方法

UML的用例图是软件工程里面应用很广的一种图例，是初级的软件开发人员入门要掌握的一种图例。那么，UML的用例图是怎么画的呢？有什么工具呢？今天小编就来教大家怎么用eclipse画UML用例图；感兴趣的朋友一起去看看吧！

方法：

1、这篇经验基于的两个工具，一个是eclipse，一个是trufun plato，结合这两个工具，我们就可以在eclipse上直接进行UML的用例图创建。具体的可以参考怎么在eclipse上安装plato，这里就不再赘述了。

软件名称：Eclipse 4.3.2 SR2 官方中文最新版32位软件大小：200MB更新时间：2014-03-12

软件名称：Trufun Plato V6 UML工具 (eclipse插件) 免费版软件大小：133MB更新时间：2016-12-28

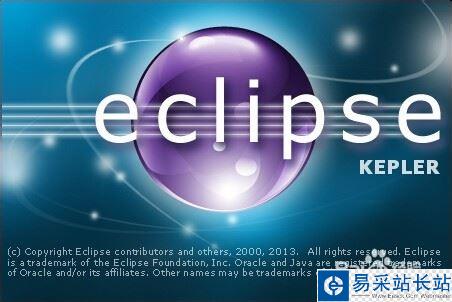

2、打开eclipse

3、点击菜单

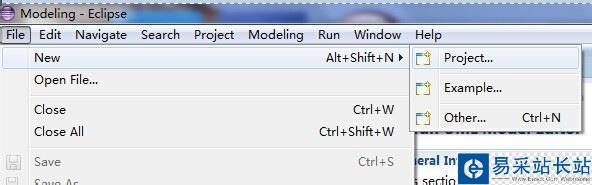

file--new--project

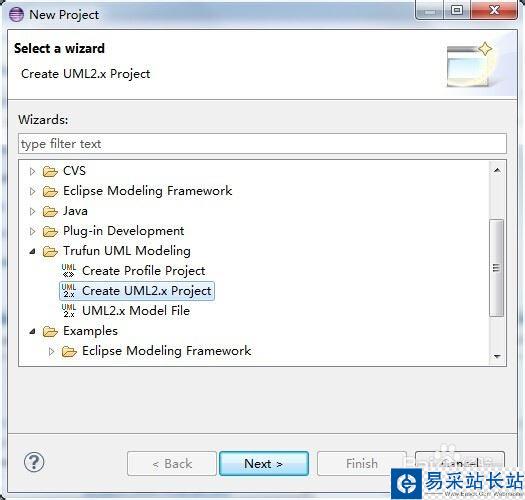

4、选择CREATE UML2.X PROJECT

点击next

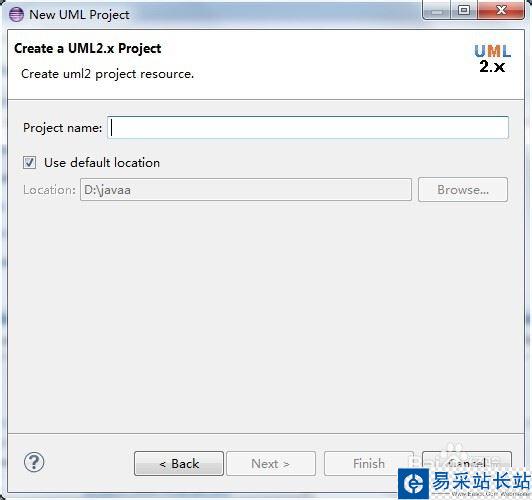

5、为工程命名

finish

6、此时在左边可以看到UML工程创建成功，但此时还没有用例图

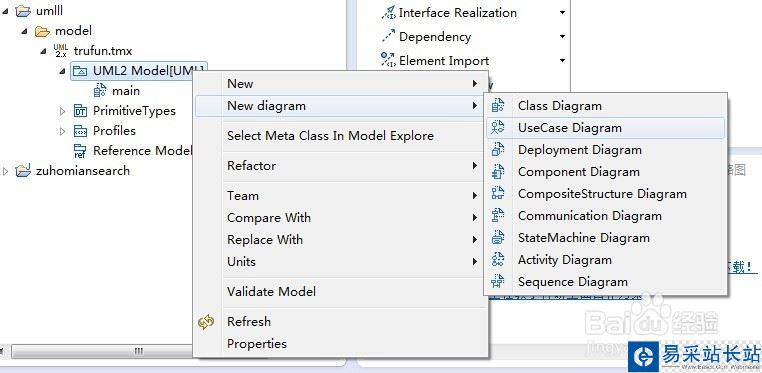

7、在UML2 MODEL那里点击右键--NEW diagram--usecase diagram

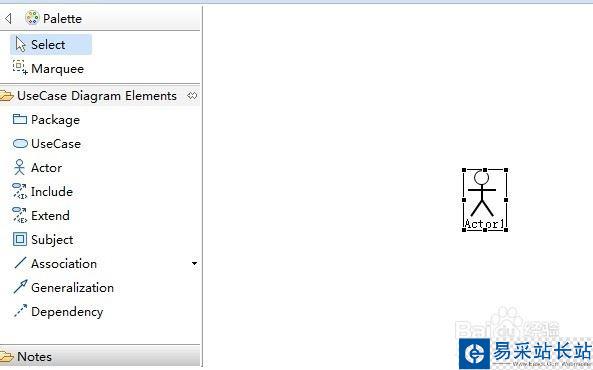

8、用例图创建成功，可以拖动面板中的工具到中间
