Revit如何自动创建坡道?Revit自动创建坡道的方法

要使用Revit创建坡道（如下图），操作的关键的就是：绘制左右两侧的扶手，那么，怎么自动绘制左右两侧的扶手呢？下面小编将为大家带来Revit自动创建坡道的方法！一起去看看吧！

Revit自动创建坡道的方法：

操作关键点：坡道的创建关键在于自动绘制左右两侧的扶手。下面，看一下创建步骤：

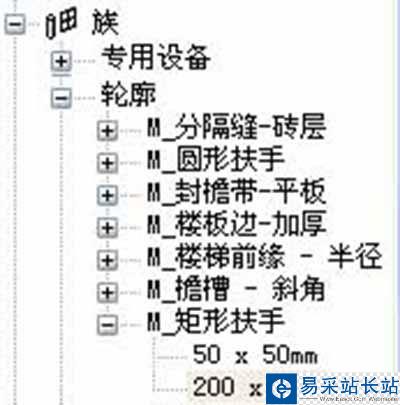

1、新建扶手轮廓：从Revit项目浏览器中的“族”中找到“轮廓”-“M_矩形扶手”族：默认扶手类型为“50x50mm”。选择“M_矩形扶手”，右键选“新建类型”，命名为200x600。如下图。

选择“200x600”，右键选“属性”，设置扶手的高度为600，宽度为200。确定。

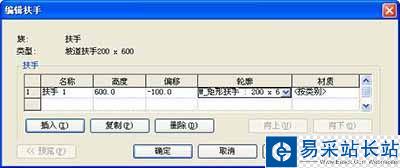

2、新建扶手类型：从Revit项目浏览器中的“族”中找到“扶手”，选择下面的任意一个类型，如“900mm”，右键选“属性”。在图元属性对话框中点“复制”，命名为“坡道扶手200x600”确定。点“扶手结构”后的“编辑”按钮，按下图设置（偏移-100为扶手宽度的一半，高度600为扶手高度）。确定关闭所有对话框。

3、绘制坡道：

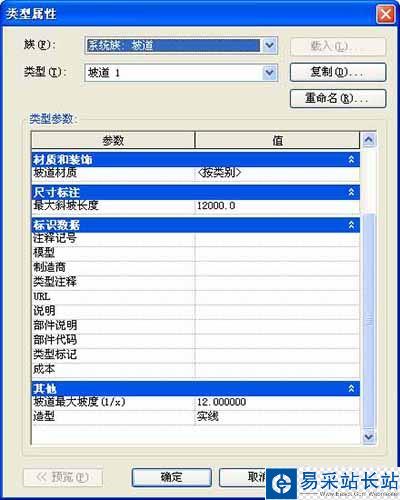

“建模”-“坡道”命令，点左侧的“坡道属性”，在“类型属性”中设置坡度值，及造型为“实线”。如下图。

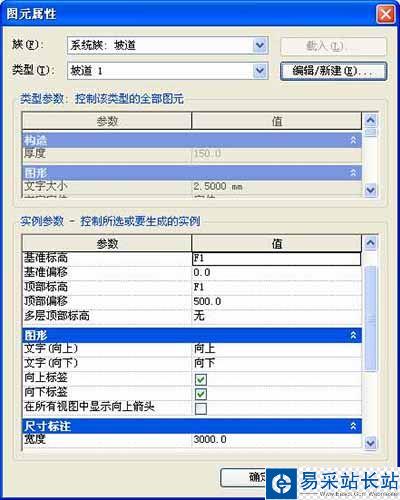

4、在“图元属性”中设置基准标高、顶部标高及偏移值，宽度。如下图。确定。

5、点“扶手类型”选择“坡道扶手200x600”，确定。6。用“梯段”命令，捕捉两点绘制直坡道。完成绘制后即可。（系统提示：栏杆不能创建。“要的就是这个，只要扶手不要栏杆，哈哈”）。7。三维中两侧的线：用“线处理”命令变为“不可见线”就OK了！

以上内容就是小编为大家带来的关于Revit自动创建坡道的方法了，希望可以帮助到大家！
