visio怎么画UML图? visio绘制uml类图的教程

visio是微软开发的一款画图软件，它可以画很多图，今天我就来告诉大家怎么使用visio进入UML图的界面

软件名称：Microsoft visio 2010 简体中文版特别版 32/64(附序列号密钥)软件大小：575.6MB更新时间：2017-08-12

1、首先笔者用来做例子的是2010版的Visio

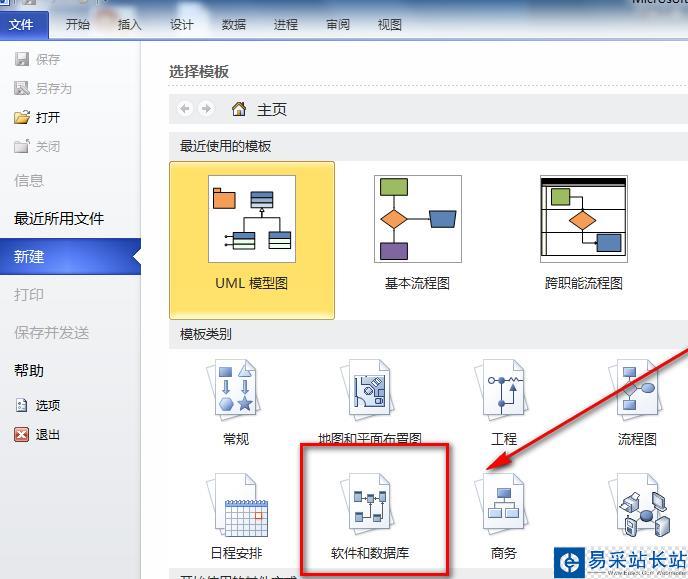

2、打开visio,选择如图红框中的“软件和数据库”选项

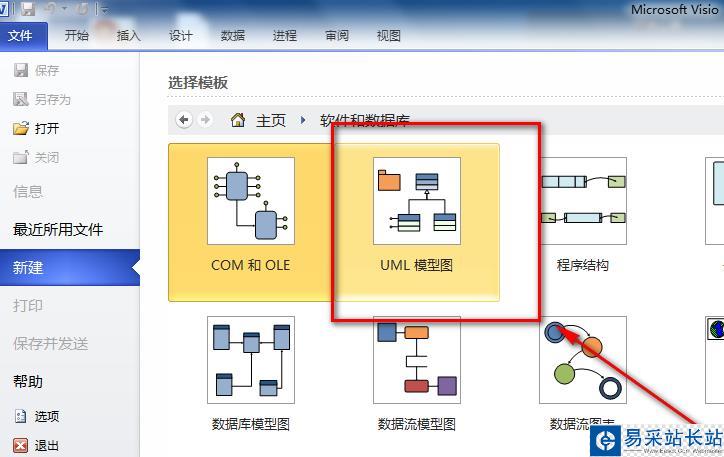

3、进入之后，选择"UML模型图”

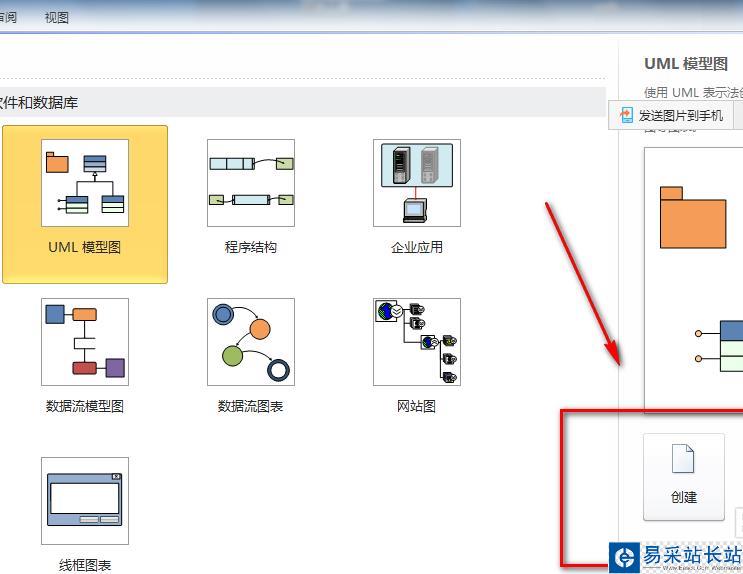

4、选择右下角的“新建”

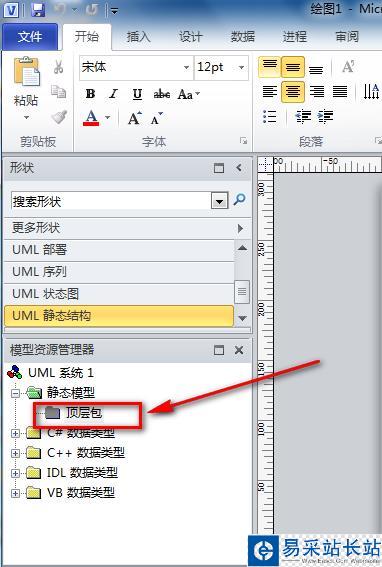

5、在弹出的页面中，在左下角的“顶层包”上右击

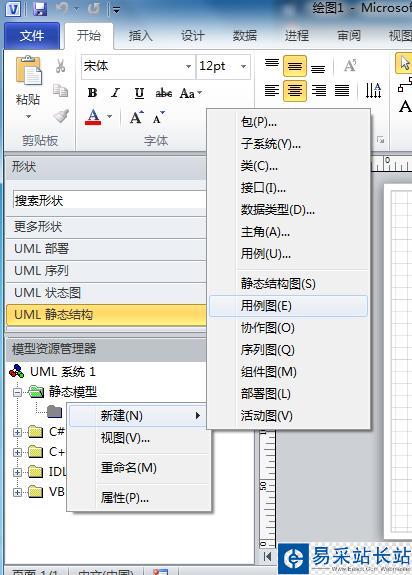

6、在右键菜单中有很多UML图的类型，画法基本和ROSE差不多

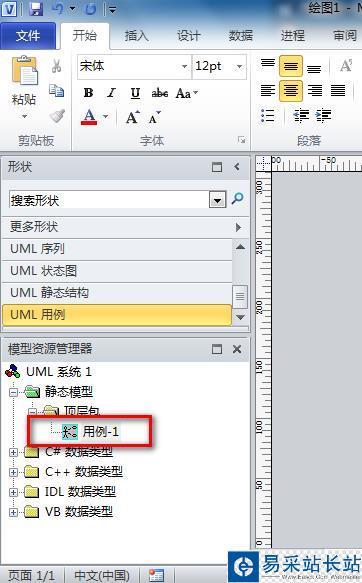

7、我们新建一个“用例图”

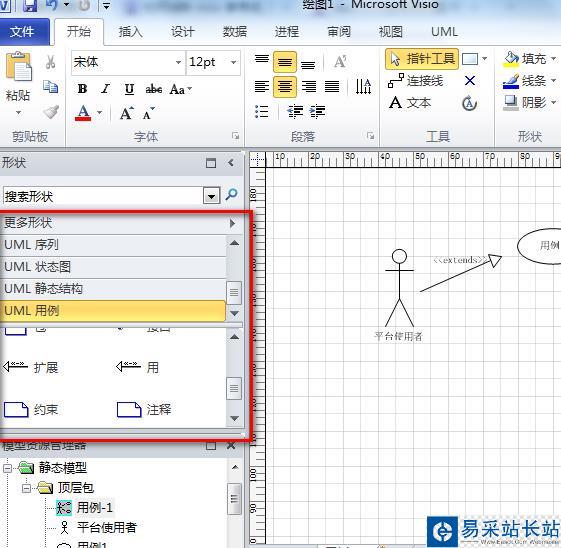

8、在左边的红框中有各种工具，使用这些工具就可以画UML图了
