solidworks将工程图转PDF时出现字体乱码该怎么办?

最近在出soildworks工程图转pdf格式图纸打印的时候，发现很多字体不是乱码就是没有显示，经过我的研究分析现在终于得出了解决办法。

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

1、在solidworks工程图保存为pdf时候，弹出了下面的弹窗，可以点击确定预览下自己生成出错的pdf图纸，对于这个现象可以在下一步中解决

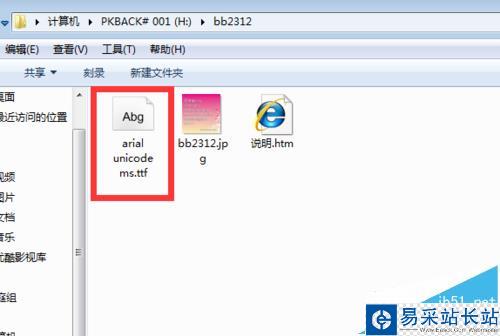

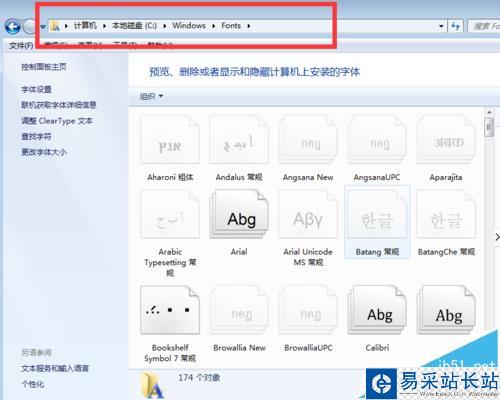

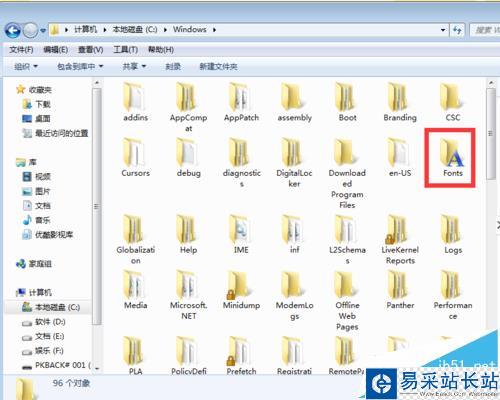

2、首先要明确一点，solidwokrs没有自己的字体库，内部调用windows字体库，所以可以百度搜索“Arial unicode MS”字体下载，然后把字体文件库复制安装在系统盘下的windows/font/ 文件夹下即可，具体操作可以看下图

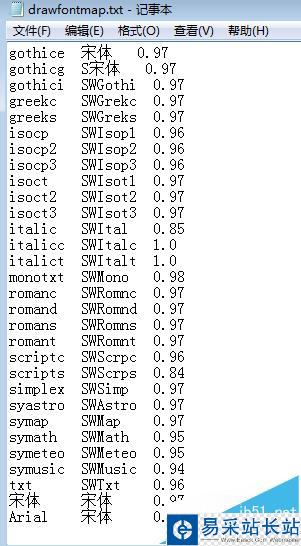

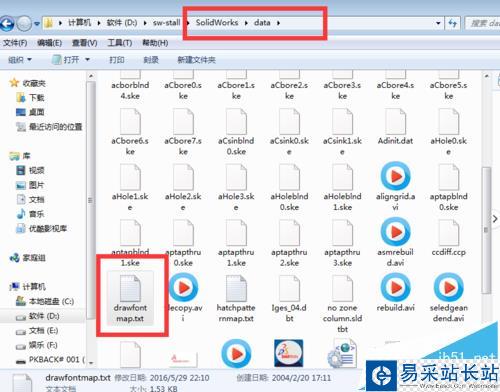

3、对于出现乱码的问题，有两种解决办法，办法一把solidwokrs凡事文字的地方都设置为宋体即可，虽然操作麻烦些但是百试百灵，比较好用，适合于比较懒，出图量不大的朋友，方法而需要找到一个映射文件solidwokrs安装目录下的一个drowfontmap.txt文件 ，然后添加映射字体即可，具体可以看下图，实在不懂这个百度下搜索解决办法，修改后保存文件即可，至此已经把问题解决了

注意事项：drowfontmap.txt文件中不要添加太多无用的字体映射。
